Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-FP1085L03-CD

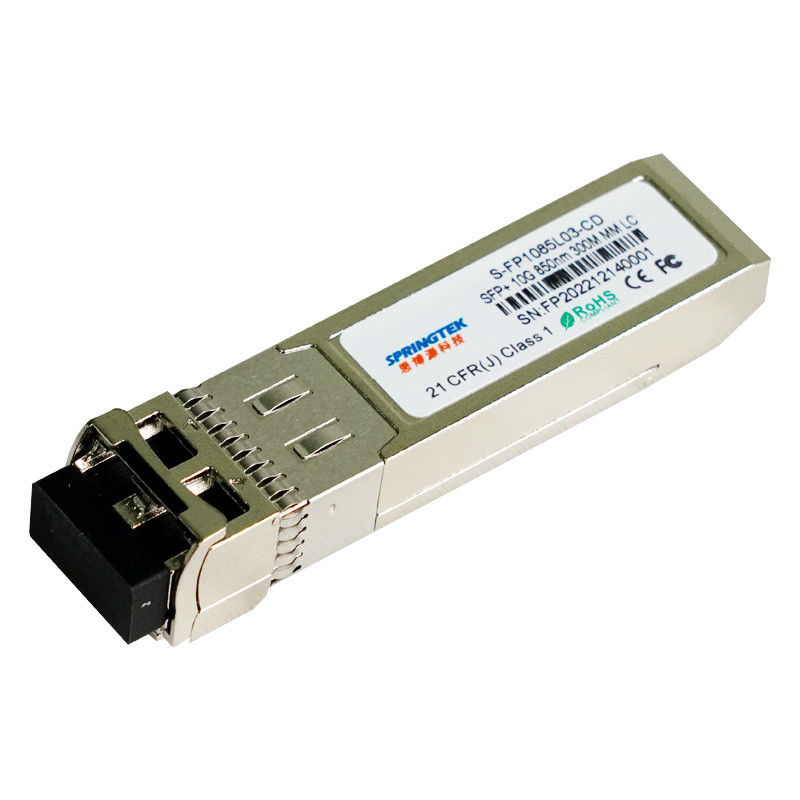

приемопередатчик 10G SFP+SR оптически, соединитель LC, 850nm для до 300m над MMF
Упорядочение информации
| Номер детали | Характер продукции |
| S-FP1085L03-CD | SFP+, 10.3125Gbps, 850nm, SM, 300m, 0ºC~+70ºC, с DDM |
| S-FP1085L03-ID | SFP+, 10.3125Gbps, 850nm, SM, 300m, -40ºC~+85ºC, с DDM |
Описание
Приемопередатчик Springtek 850nm SFP+ конструирован для того чтобы передать и получить оптически данные над многорежимным волокном для локальных сетей 10G.
Интерфейс модуля электрический уступчив к электротехническим условиям SFI. Импеданс входного сигнала передатчика и выхода приемника 100 омов дифференциальн. Соединенные телевизионные строки с данными телетекста внутренне AC. Модуль обеспечивает дифференциальное прекращение и уменьшает дифференциал к преобразованию единого режима для качественного прекращения сигнала и низкого EMI.
Особенности
детектор лазера 850nm VCSEL и фото PIN
Интерфейс двухшпиндельной штепсельной розетки LC оптически complian
Одиночное электропитание +3.3V
Горячий-pluggabl
Соединение AC сигналов CML
Международная аттестованная безопасность лазера Class1
Температурная амплитуда рабочей температуры:
Функция DDMI доступная с внутренне откалибрированным режимом
Реклама: 0℃~+70℃
RoHS уступчивое (неэтилированный)
Применения
Канал волокна
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Поставка настоящая | Icc | - | - | 300 | мамы |
| Тариф данных | BR | - | 10,3125 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Дифференциальное качание ввода напряжения | VIN | 180 | - | 700 | mV |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω |
| Напряжение тока отключения передатчика | VDIS | 2,0 | - | VCC +0,3 | V |
| Передатчик включает напряжение тока | VEN | -0,3 | - | 0,8 | V |
| Максимум логики TFAULT | VTFH | 2,4 | - | VCC +0,3 | V |
| Низкий уровень логики TFAULT | VTFL | -0,3 | - | +0,4 | V |
| Характеристики приемника электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 850 | mV |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω |
| ЛОС утверждает напряжение тока | VLOSA | 2,4 | - | VCC +0,3 | V |
| ЛОС Де-утверждает напряжение тока | VLOSD | -0,3 | - | +0,4 | V |
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания | ||
| Характеристики передатчика | ||||||||
| Тип лазера | FP | |||||||
| Разбивочный диапазон длины волны | λ | 840 | 850 | 860 | nm | |||
| Спектральная ширина RMS | Δλ | - | - | 0,45 | nm | |||
| Средняя сила старта передатчика | POFF | - | - | -30 | dBm | |||
| Сила старта оптически | Pout | -5 | - | -1 | dBm | 1 | ||
| Коэффициент вымирания | ER | 3,5 | - | - | dB | |||
| Относительный шум интенсивности | RIN | - | - | -128 | dB/Hz | |||
| Оптически допуск возвращенной потери | - | - | 12 | dB | ||||
| Штраф передатчика и рассеивания | TDP | - | - | 3,9 | dB | |||
| Диаграмма глаза | Исполняет с масками глаза IEEE802.3ae фильтрованный | |||||||
| Характеристики приемника | ||||||||
| Тип приемника | PIN | |||||||
| Работая центральная длина волны | λ | 840 | - | 860 | nm | |||
| Чувствительность приемника | Сенатор | - | - | -10 | dBm | 2 | ||
| Перегрузка приемника | PSAT | 0,5 | - | - | dBm | |||
| Отражение приемника | RFL | - | - | -12 | dB | |||
| ЛОС утверждает | LOSA | -30 | - | - | dBm | |||
| ЛОС Де-утверждает | LOSD | - | - | -17 | dBm | |||
| Гистерезис ЛОС | LOSH | 0,5 | 3 | 5 | dB | |||
| Примечания | ||||||||
|
||||||||
