Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-SC1GCWL80-CD-XX

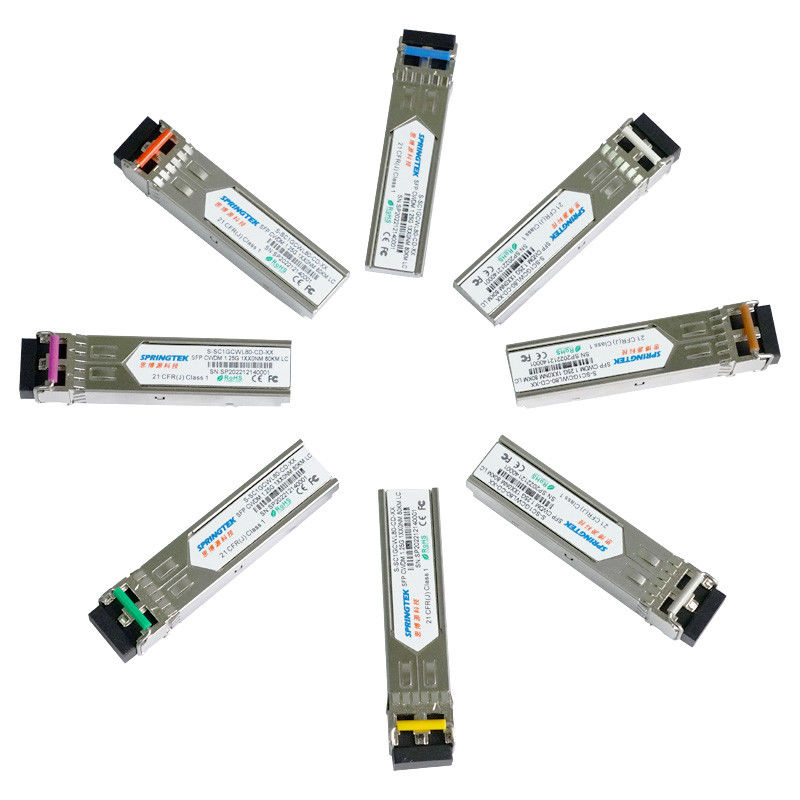

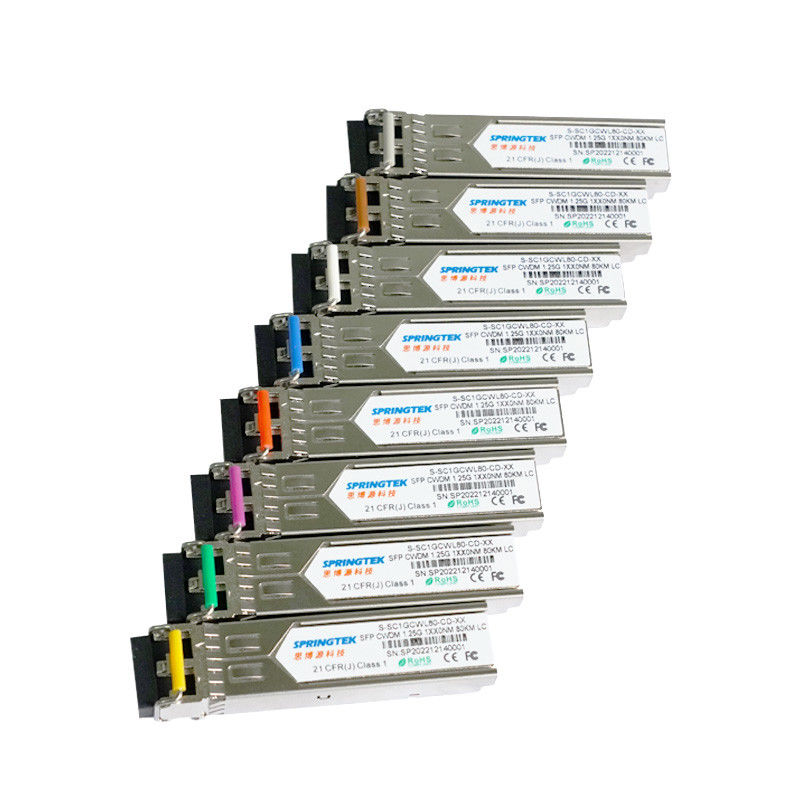

ZR ZR+ 1.25G CWDM1270~1610nm совместимый Transceive SFP LC ER с модулем DDM оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-SC1GCWL80-CD-xx | SFP, 1.25Gbps, CWDM1270nm~1610nm, LC, SM, 80km, 0ºC~+70ºC, с DDM |
| S-SC1GCWL80-ID-xx | SFP, 1.25Gbps, CWDM1270nm~1610nm, LC, SM, 80km, -40ºC~+85ºC, с DDM |
Описание
Приемопередатчики Springtek CWDM SFP высокая эффективность, рентабельные модули поддерживая 1.25Gbps и дальность передачи 80km с SMF.
Приемопередатчик состоит из 3 разделов: передатчик CWDM LD, фотодиод PIN интегрированный с предусилителем транс-импеданса (TIA). Модули Springtek CWDM SFP удовлетворять требования к безопасности лазера класса i.
Приемопередатчики совместимы с согласованием Мульти-источника SFP (MSA) и SFF-8472. Для получения дополнительной информации, пожалуйста см. SFP MSA.
Особенности
деятельность 1.25Gbps
электропитание +3.3V одиночное
Высокопроизводительный и рентабельный
Фотодетектор CWDM LD и PIN для передачи 80km
Уступчивый с SFP MSAand SFF-8472 с двухшпиндельной штепсельной розеткой LC
Контроль цифров диагностический
Совместимый с SONET OC-24
Работая температура случая: 0 к +70°C -40 к +85°C
RoHS уступчивое (неэтилированный)
Применения
Канал волокна гигабита
Переключатель для того чтобы переключить интерфейс
Переключенные применения backplane
Интерфейс маршрутизатора/сервера
Другие оптически системы передачи
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Поставка настоящая | Icc | - | - | 300 | мамы |
| Тариф данных | BR | - | 1,25 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | |
| Дифференциальное качание ввода напряжения | VIN | 400 | - | 2000 | mV | |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω | |
| Напряжение тока отключения передатчика | VDIS | 2,0 | - | VCC +0,3 | V | |
| Передатчик включает напряжение тока | VEN | 0 | - | 0,8 | V | |
| Максимум логики TFAULT | VTFH | 2,4 | - | VCC | V | |
| Низкий уровень логики TFAULT | VTFL | VEE | - | VEE +0,4 | V | |
| Характеристики приемника электрические | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | |
| Качание напряжения тока дифференциального выхода | VOUT | 400 | - | 1000 | mV | |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω | |
| ЛОС утверждает напряжение тока | VLOSA | 2,4 | - | VCC | V | |
| ЛОС Де-утверждает напряжение тока | VLOSD | VEE | - | VEE +0,4 | V | |
Оптически и электрические характеристики
| Характеристики передатчика | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Тип лазера | CWDM-LD | |||||
| Тариф данных | - | - | 1,25 | - | Gb/s | |
| Разбивочный диапазон длины волны | λ | λc – 6,5 | λc | λc +6,5 | nm | 1 |
| Спектральное Width@-20dB | Δλ | - | - | 1 | nm | |
| Средняя сила старта передатчика | POFF | - | - | -40 | dBm | |
| Сила старта оптически | Pout | 0 | - | 5 | dBm | 2 |
| Коэффициент вымирания | ER | 8,5 | - | - | dB | |
| Характеристики приемника | ||||||
| Тип приемника | PIN | |||||
| Тариф данных | - | - | 1,25 | - | Gb/s | |
| Работая центральная длина волны | λ | 1260 | - | 1610 | nm | |
| Чувствительность приемника (OMA) | Сенатор | - | - | -28 | dBm | 3 |
| Перегрузка приемника | PSAT | -3 | - | - | dBm | |
| ЛОС утверждает | LOSA | -35 | - | - | dBm | |
| ЛОС Де-утверждает | LOSD | - | - | -28 | dBm | |
| Гистерезис ЛОС | LOSH | 0,5 | 3 | 5 | dB | |
| Примечания | ||||||
|
1.λc=1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm, 1390nm, 1410nm, 1430nm, 1450nm, 1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm, 1610nm, 2. Диаграммы средней мощности информативны только, определенный в IEEE802.3z 3. Измеренный с 27 до 1 PRBS@1.25Gbps, BER-12<10> |
||||||
Общие спецификации
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Битовая скорость | BR | - | 1,25 | - | Gb/s | |
| Коэффициент ошибки бита | BER | - | - | 10до12 |
