Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-SD1GDWLA2-CD

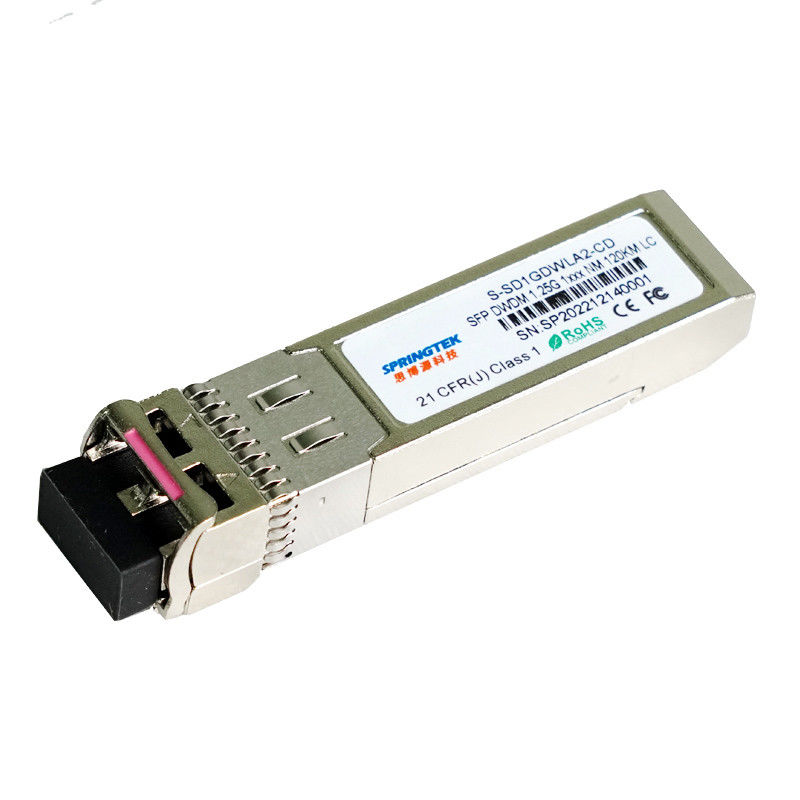

модуль приемопередатчика 1.25Gbps DWDM C17~C61 120kmSFP оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-SD1GDWLA2-CD-xx | SFP, DWDM 1.25Gbps, 1510nm~1610nm, SM, LC, 120km, 0ºC~+70ºC, с DDM |
| XX=17~61 (C-диапазон) канала ITU 62~16 (L-диапазон канала ITU) | |
Описание
Приемопередатчик Springtek DWDM SFP показывает превосходную стабильность длины волны, поддерживая деятельность на канале 100 GHz, рентабельный модуль. Он конструирован для SDH DWDM SONET/, локальных сетей гигабита и применений канала волокна.
Приемопередатчик состоит из 2 разделов: Раздел передатчика включает colded лазер DFB. И раздел приемника состоит из фотодиода APD интегрированного с модулями TIA.Springtek DWDM SFP для того чтобы удовлетворять требования к безопасности лазера класса i.
Приемопередатчик DWDM SFP обеспечивает увеличенный контролируя интерфейс, который позволяет доступу в реальном времени к параметрам прибора работая как температура приемопередатчика, ток смещения лазера, переданная оптически сила, получил оптически силу и подачу напряжения приемопередатчика, температуру лазера и ТЕХНИЧЕСКОЕ течение.
Особенности
деятельность 1.25Gbps
Соответствующий для пользы в системах дистанционирования канала 100GHz DWDM
Фотодетектор DWDM DFB и APD для передачи 120km
Уступчивый с DWDM SFP MSA с двухшпиндельной штепсельной розеткой LC
Контроль цифров диагностический
Вверх соответствие длины волны
Работая температура случая: 0 к +70°C
RoHS уступчивое (неэтилированный)
Применения
Локальные сети IEEE 802.3ae
Канал волокна
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,3 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | -5 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Поставка настоящая | Icc | - | - | 380 | мамы |
Спецификации передатчика – оптически
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Тариф данных Multirate | Mra | 155 | 1250 | 2667 | Mbps |
| Разбивочная длина волны (SOL)△ | lc | lc -25 | lc | lc +25 | после полудня |
| Разбивочная длина волны (EOL)▲ | lc | lc -100 | lc | lc+100 | после полудня |
| Оптически передайте силу | Po | 0 | - | 5 | dBm |
| Бортовой коэффициент подавления режима | SMSR | 30 | - | - | dB |
| Оптически передайте силу (неработающую) | PTX_DISABLE | - | - | -40 | dBm |
| Коэффициент вымирания | ER | 8,2 | - | dB | |
| Дистанционирование канала | ∆f | - | 100 | - | GHz |
| Поколение дрожания | TJP-P | - | - | 70 | mUI |
| Спектральная ширина (- 20dB) | Dl20 | - | 0,1 | 0,3 | nm |
| Маска глаза | Уступчивый с ядром GR-253-CORE & ITU G.957 колокола для SONET/SDH и с IEEE 802.3ae для локальных сетей и канала волокна | ||||
Спецификации передатчика – электрические
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Подача напряжения | VccTX | 3,13 | 3,3 | 3,47 | V |
| Входной сигнал PECL/CML | VtxDIFF | 500 | - | 1600 | mV |
| Подъем входного сигнала/падение | TR/TF | - | - | 160 | ps |
| Недостаток TX-недостатка | Vf | 2 | - | Vcc | V |
| Нормальный TX-недостатка | Vn | Vee | - | Vee+0.5 | V |
| TX_DISABLE (утвердил) | VDH | 2 | - | Vcc | V |
| (Отрицанное) TX_DISABLE | VDL | Vee | - | Vee+0.8 | V |
Спецификации приемника APD – оптически
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Чувствительность приемника (OC24) | Rsens-1 | - | -32 | -28 | dBm |
| Чувствительность приемника (OSNR = 20dB) | Rsens-2 | - | - | -32 | dBm |
| Максимальная сила входного сигнала | RX-перегрузка | - | - | -7 | dBm |
| Длина волны входного сигнала работая | λ | 1528 | - | 1564 | nm |
| Отражение | Rrx | - | - | -27 | dB |
| Утверженная потеря сигнала | -40 | - | - | dBm | |
| ЛОС Де-утвердило | - | - | -33 | dBm | |
| Гистерезис ЛОС | 0,5 | - | - | dB |
Спецификации приемника APD – электрические
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Подача напряжения | VccRX | 3,13 | 3,3 | 3,47 | V |
| Качание дифференциального выхода | Vout P-P | 370 | - | 2000 | mV |
| Время подъема/падения | Tr/Tf | - | - | 175 | ps |
| Потеря утверженного сигнала – | VOH | 2 | - | Vcc | V |
| Потеря отрицанного сигнала – | VOL. | Vee | - | Vee+0.5 | V |
Низкоскоростные времена электрического сигнала
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Отключение TX отрицает время | тонна | - | - | 20 | госпожа |
| Отключение TX утверждает время | t-off | - | - | 20 | госпожа |
| Время выступить с инициативой, включая возврат TX_FAULT | t_init | - | - | 300 | госпожа |
| Время запуска | t_startup | - | - | 90 | s |
| TX_FAULT/INT утверждают время | t_fault | - | - | 50 | госпожа |
| TX_DISABLE, который нужно переустановить | t_reset | 10 | - | - | госпожа |
| ЛОС утверждает время | t_los_on | - | - | 100 | мы |
| ЛОС отрицает время | t_los_off | - | - | 100 | мы |
| Серийный ход часов ID | f_serial_clock | - | - | 100 | КГц |
