Номер модели:
S-SP1MR01-C

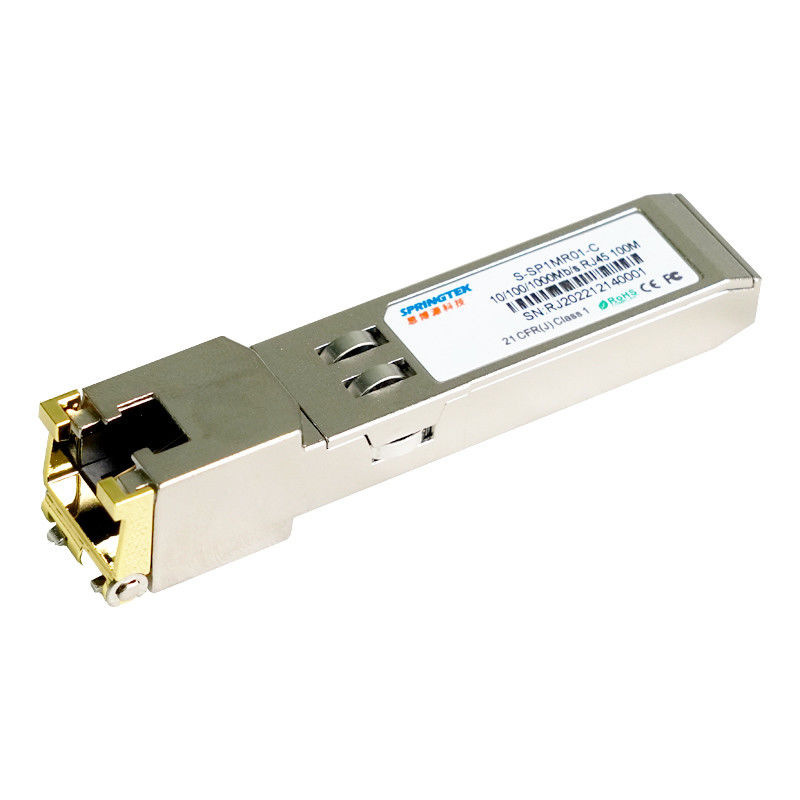

10/100/1000BASE-T модуль приемопередатчикамеди 100 m SFP оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-SP1MR01-C | SFP, 10/100/1000Mb/s, медное, RJ45 100M, 0ºC~+70ºC |
Описание
Приемопередатчик SFP меди Springtek GLC-T 10/100/1000BASE-T высокая эффективность, рентабельный модуль уступчивый с локальными сетями гигабита и стандарты 10/100/1000BASE-T как замечено в IEEE 802. 3-2002 и IEEE 802.3ab, который поддерживающ 100 метров достигните над кабелем категории 5 незаслоненной пары.
GLC-T10/100/1000 поддерживает дуплексные каналы связи с 5 ровными сигналами амплитудной модуляции ИМПа ульс (PAM). Все 4 пары в кабеле использованы с тарифом символа на 250Mbps на каждой паре.
GLC-T10/100/1000 обеспечивает стандартные серийные данные по ID уступчивые с SFP MSA, которому можно получать доступ к с адресом A0h через двухпрободный серийный протокол CMOS EEPROM. Физическому IC можно также получать доступ к через двухпрободный серийный автобус на адресе ACh.
Особенности
Полностью металлическое приложение для низкого EMI
Диссипация низкой мощности
Детальная информация о продукте в EEPROM
электропитание +3.3V одиночное
Доступ к физическому уровню IC через двухпрободный серийный автобус
10/100/1000 деятельност BASE-T в ведущих системах с интерфейсом SGMII
Уступчивый с SFP MSA
Уступчивый с IEEE Std 802.3TM-2002
Уступчивый с частью 15 FCC 47 CFR, класс b
Работая диапазон температур случая 0°C к +70°C
RoHS уступчивое (неэтилированный)
Применения
Переключатель/маршрутизатор, который нужно переключить/связь маршрутизатора
Высокоскоростной I/O для файла разъединяет
Экологическая спецификация
| Параметр | Символ | Минута | Тип | Макс | Блоки |
| Рабочая температура | Верхняя часть | -0 | 85 | °C | |
| Температура хранения | Tsto | -40 | 100 | °C |
Интерфейс электропитания
| Параметр | symblo | Минута | Тип | Макс | Блоки | Примечания/условия |
| Поставка настоящая | 320 | 375 | мамы | максимальная сила 1.2W над полным диапасоном напряжения тока и температуры. См. примечание предосторежения ниже | ||
| Ввод напряжения | Vcc | 3,13 | 3,3 | 3,47 | V | Снабженный ссылками к GND |
| Течение пульсации | Isurge | 30 | мамы | Горячая штепсельная вилка над номинальным течением. См. примечание предосторежения | ||
| Предосторежение: Течение расхода энергии и пульсации выше чем определенные значения в SFP MSA | ||||||
Низко--speedsignals
| Параметр | Символ | Минута | Макс | Блоки | Примечания/условия |
| НИЗКИЙ УРОВЕНЬ выхода SFP | VOL. | 0 | 0,5 | V | 4.7k к тяге-вверх 10k к host_Vcc. |
| МАКСИМУМ выхода SFP | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | 4.7k к тяге-вверх 10k к host_Vcc. |
| НИЗКИЙ УРОВЕНЬ входного сигнала SFP | VIL | 0 | 0,8 | V | 4.7k к 10k pull-up до Vcc. |
| МАКСИМУМ входного сигнала SFP | 2 | Vcc + 0,3 v | V | 4.7k к 10k pull-up до Vcc. |
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания/условия |
| Линия частота | fL | 125 | MHz | зашифрование 5-level, согласно с IEEE 802,3 | ||
| Импеданс выхода Tx | Zout, TX | 100 | Ом | Дифференциал | ||
| Входное комплексное сопротивление Rx | Zin, RX | 100 | Ом | Дифференциал |
Высокоскоростной электрический интерфейс, хозяин-SFP
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания/условия |
| Одиночное законченное качание ввода данных | Vinsing | 250 | 1200 | мамы | Законченное одиночное | |
| Одиночное законченное качание вывода данных | Voutsing | 350 | 100 | 800 | мамы | Законченное одиночное |
| Время подъема/падения | Zin, Rx | 175 | psec | 20%~80% | ||
| Входное комплексное сопротивление Tx | Zin | 50 | Ом | Законченное одиночное | ||
| Входное комплексное сопротивление Tx | Zout | 50 | Ом | Законченное одиночное |
Общие спецификации
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания/условия |
| Тариф данных | BR | 10 | 1 000 | Mb/s | IEEE 802,3 совместимый. | |
| Длина кабеля | L | 100 | m | Категория 5 UTP. BER <10-12> | ||
| Примечания: | ||||||
|
1. Допуск часов +/- 50 ppm 2. По умолчанию, GLC-T10/100/1000 дуплексный прибор в предпочитаемом мастерском режиме 3. Автоматическое обнаружение кроссовера позволено. Внешний кабель кроссовера необходим 4. 10/100/1000 деятельност BASE-T требует, что ведущая система имеет интерфейс SGMII 5. без часов, с SERDES которое не поддерживает SGMII, модуль будет работать на 1000BASE-T только. |
||||||
