Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-SP1GR01-C

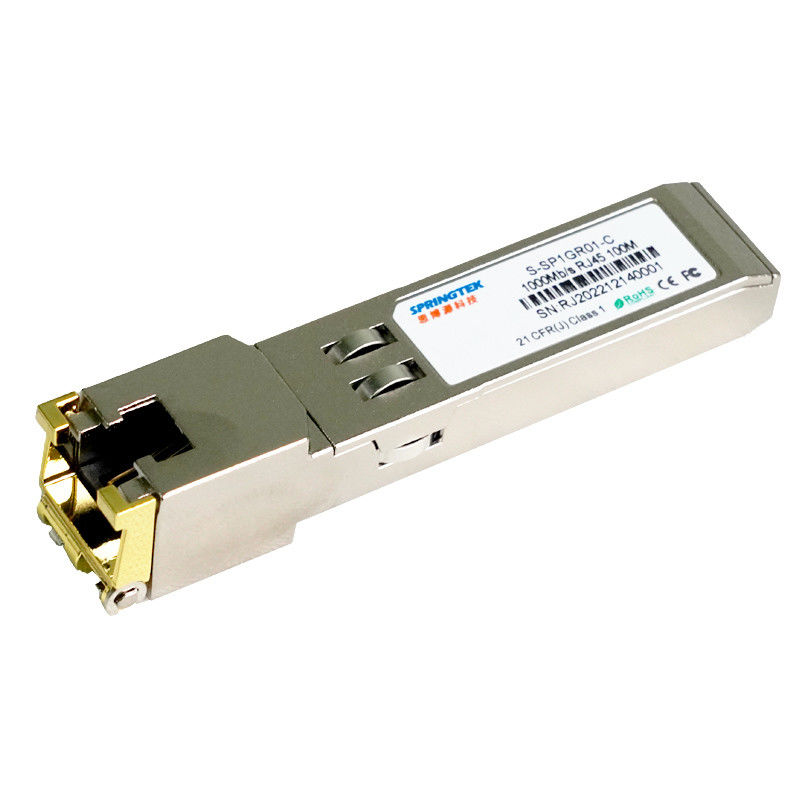

1000 модуль приемопередатчикамеди 100 m SFPBASE-T оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-SP1GR01-C | SFP, 1000Mb/s, медное, RJ45 100M, 0ºC~+70ºC |
Описание
Приемопередатчики меди Springtek 1000BASE-T SFP высокая эффективность, рентабельный модуль уступчивый с локальными сетями гигабита и стандарты 1000BASE-T как замечено в IEEE 802. 3-2002 и IEEE 802.3ab, который поддерживая скорость обработки данных 1000Mbps до 100 метров достигает над кабелем категории 5 незаслоненной пары (BER <10-12>
Особенности
Отключение TX и RX Лос/без функции Лос
Полностью металлическое приложение для низкого EMI
электропитание DC +3.3V одиночное
Диссипация низкой мощности (w 1,05 типичный)
Доступ к физическому уровню IC через двухпрободный серийный автобус
Деятельность 1000 BASE-T в ведущих системах с интерфейсом SERDES
Работая диапазон температур случая 0°C к +70°C
RoHS уступчивое (неэтилированный)
Применения
Экологическая спецификация
| Параметр | Символ | Минута | Тип | Макс | Блоки |
| Рабочая температура | Tc | 0 | +70 |
℃ |
|
| Температура хранения | -40 | +85 | ℃ |
интерфейс электропитания +3.3V
| Параметр | symblo | Минута | Тип | Макс | Блоки | Примечания/условия |
| Поставка настоящая | 500 | 757 | мамы | максимальная сила 2.5W над полным диапасоном vlitage и примечания предосторежения temperature.see дунула | ||
| Ввод напряжения | Vcc | 3,13 | 3,3 | 3,47 | V | Снабженный ссылками к GND |
| Максимальное напряжение тока | Vmax | 3,6 | V |
Низко--speedsignals, electroniccharacteristics
| Параметр | Символ | Минута | Макс | Блоки | Примечания/условия |
| НИЗКИЙ УРОВЕНЬ выхода SFP | VOL. | 0 | 0,5 | V | 4.7k к тяге-вверх 10k к host_Vcc, измеренному на стороне хозяина соединителя |
| МАКСИМУМ выхода SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k к тяге-вверх 10k к host_Vcc, измеренному на стороне хозяина соединителя |
| НИЗКИЙ УРОВЕНЬ входного сигнала SFP | VIL | 0 | 0,8 | V | 4.7k к тяге-вверх 10k до Vcc, измеренный на стороне SFP соединителя |
| МАКСИМУМ входного сигнала SFP | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k к тяге-вверх 10k до Vcc, измеренный на стороне SFP соединителя |
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания/условия |
| Линия частота | FL | 125 | MHz | зашифрование 5-level, согласно с IEEE 802,3 | ||
| Импеданс выхода Tx | Zout, Tx | 100 | Ом | Дифференциал, для всех частот между 1MHz и 125MHz | ||
| Импеданс Rx Inout | Zin, Rx | 100 | Ом | Дифференциал, для всех частот между 1MHz и 125MHz |
Высокоскоростной электрический интерфейс, хозяин-SFP
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания/условия |
| Одиночное законченное качание ввода данных | Vinsing | 250 | 1200 | мамы | Законченное одиночное | |
| Одиночное законченное качание вывода данных | Voutsing | 350 | 800 | мамы | Законченное одиночное | |
| Время подъема/падения | Zin, Rx | 175 | psec | 20%~80% | ||
| Входное комплексное сопротивление Tx | Zin | 50 | Ом | Законченное одиночное | ||
| Входное комплексное сопротивление Tx | Zout | 50 | Ом | Законченное одиночное |
Общие спецификации
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания/условия |
| Тариф данных | BR | 10 | 1000 | Mb/sec | IEEE802.3compatible | |
| Примечания | ||||||
| допуск 1.Clock +/- 50 ppm. | ||||||
