Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-SP6M31L15-CD

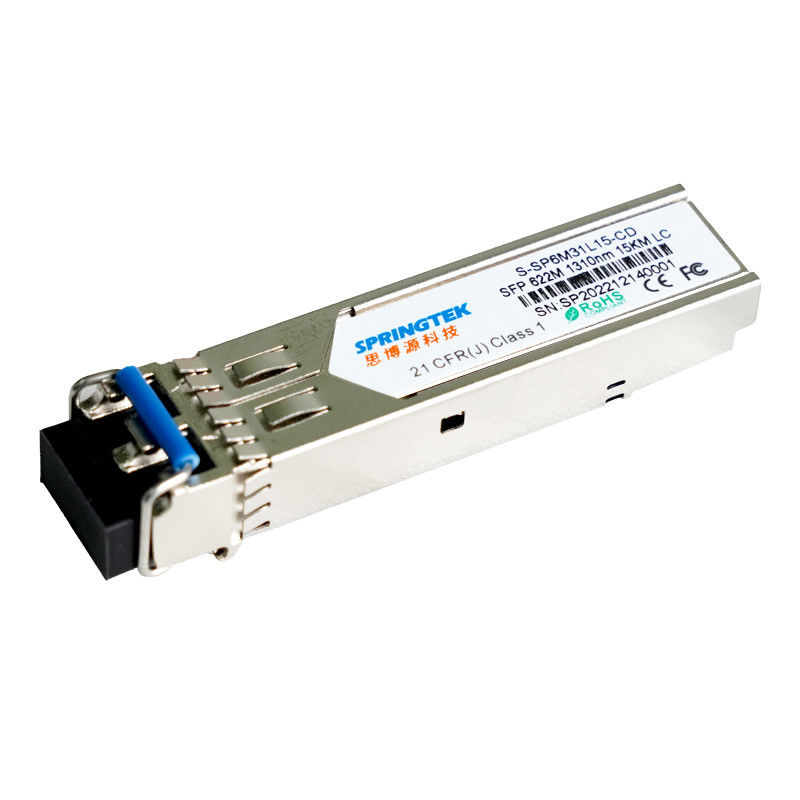

622 модуль приемопередатчикаMbps 1310 nm 15kmSFP оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-SP6M31L20-CD | SFP, 622Mbps, 1310nm, SM, 15km, 0ºC~+70ºC, с DDM |
| S-SP6M31L20-ID | SFP, 622Mbps, 1310nm, SM, 15km, -40ºC~+85ºC, с DDM |
Описание
Приемопередатчики Springtek SFP высокая эффективность, рентабельные модули поддерживая 622Mbps и дальность передачи 15km с SMF.
Приемопередатчик состоит из 3 разделов: передатчик 1310nm LD, фотодиод PIN интегрированный с предусилителем транс-импеданса (TIA). Модули Springtek SFP удовлетворять требования к безопасности лазера класса i.
Приемопередатчики совместимы с согласованием Мульти-источника SFP (MSA) и SFF-8472. Для получения дополнительной информации, пожалуйста см. SFP MSA.
Особенности
деятельность 622Mbps
электропитание +3.3V одиночное
Высокопроизводительный и рентабельный
1310nm LD и фотодетектор PIN для передачи 15km
Уступчивый с SFP MSAand SFF-8472 с двухшпиндельной штепсельной розеткой LC
Контроль цифров диагностический
Совместимый с SONET OC-12
Работая температура случая: 0 к +70°C -40 к +85°C
RoHS уступчивое (неэтилированный)
Применения
SONET OC-12
Переключатель для того чтобы переключить интерфейс
Переключенные применения backplane
Интерфейс маршрутизатора/сервера
Другие оптически системы передачи
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Поставка настоящая | Icc | - | - | 300 | мамы |
| Тариф данных | BR | - | 622 | - | Mbps |
Электрические характеристики
| Характеристики передатчика электрические | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | |
| Дифференциальное качание ввода напряжения | VIN | 400 | - | 2000 | mV | |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω | |
| Напряжение тока отключения передатчика | VDIS | 2,0 | - | VCC +0,3 | V | |
| Передатчик включает напряжение тока | VEN | 0 | - | 0,8 | V | |
| Максимум логики TFAULT | VTFH | 2,4 | - | VCC | V | |
| Низкий уровень логики TFAULT | VTFL | VEE | - | VEE +0,4 | V | |
| Характеристики приемника электрические | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | |
| Качание напряжения тока дифференциального выхода | VOUT | 400 | - | 1000 | mV | |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω | |
| ЛОС утверждает напряжение тока | VLOSA | 2,4 | - | VCC | V | |
| ЛОС Де-утверждает напряжение тока | VLOSD | VEE | - | VEE +0,4 | V | |
Оптически характеристики
| Характеристики передатчика | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Тип лазера | LD | |||||
| Тариф данных | - | - | 622 | - | Mb/s | |
| Разбивочный диапазон длины волны | λ | 1260 | 1310 | 1360 | nm | |
| Ширина RMS спектральная | Δλ | - | - | 4 | nm | |
| Средняя сила старта передатчика | POFF | - | - | -40 | dBm | |
| Сила старта оптически | Pout | -15 | - | -8 | dBm | 1 |
| Коэффициент вымирания | ER | 8,2 | - | - | dB | |
| Характеристики приемника | ||||||
| Тип приемника | PIN | |||||
| Тариф данных | - | - | 622 | - | Mb/s | |
| Работая центральная длина волны | λ | 1260 | - | 1610 | nm | |
| Чувствительность приемника (OMA) | Сенатор | - | - | -28 | dBm | 2 |
| Перегрузка приемника | PSAT | -8 | - | - | dBm | |
| ЛОС утверждает | LOSA | -45 | - | - | dBm | |
| ЛОС Де-утверждает | LOSD | - | - | -28 | dBm | |
| Гистерезис ЛОС | LOSH | 0,5 | 3 | 5 | dB | |
| Примечания | ||||||
|
1. Оптически сила запущена в SMF. 2. Измеренный с 223 до 1 PRBS@622Mbps, BER-10<10> |
||||||
Общие спецификации
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Битовая скорость | BR | - | 622 | - | Mb/s | |
| Коэффициент ошибки бита | BER | - | - | 10до10 |
