Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-FP10R3M-C

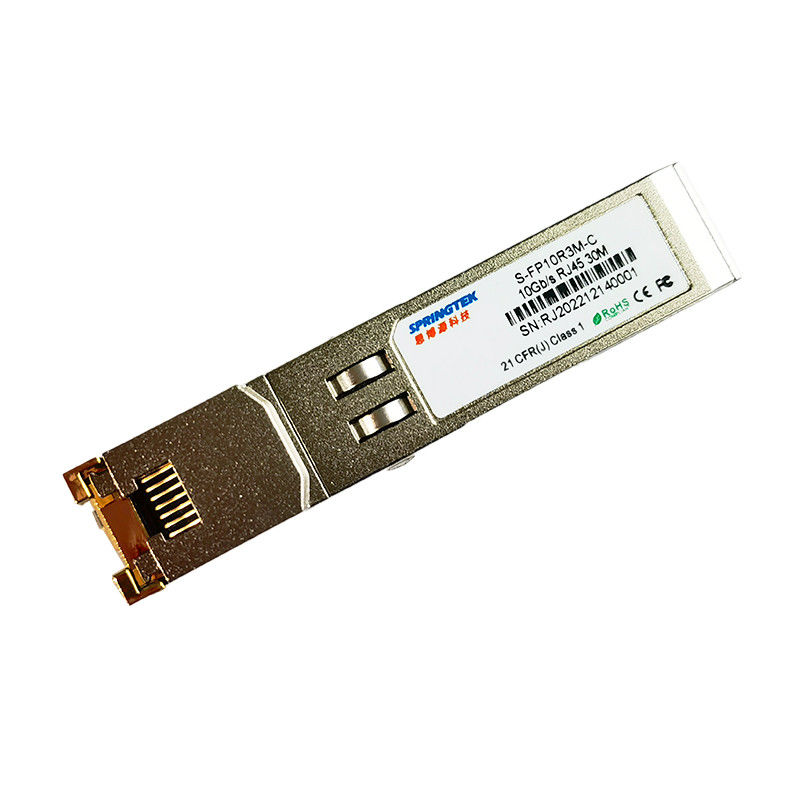

Модуль приемопередатчика меди 30m SFP можжевельника 10GBASE-T оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-FP10R3M-C | SFP, 10Gb/s, медное, RJ45, 30M, 0ºC~+70ºC |
Описание
Приемопередатчики положительной величины небольшой формы меди Springtek SFP-10G-T Pluggable (SFP+) высокая эффективность, высокая надежность, рентабельный модуль уступчивый с локальными сетями 10 гигабит и стандарты 10G BASE-T как замечено в IEEE 802. 3-2015 и IEEE 802.3an, который поддерживая скорость обработки данных 10Gbps до 30 метров достигает над защищаемым кабелем категории 6A пары. Модуль поддерживает дуплексные каналы связи 10Gbps с 16 ровными сигналами амплитудной модуляции ИМПа ульс (PAM). Модуль обеспечивает стандартные серийные данные по ID уступчивые с SFP+ MSA, которому можно получать доступ к с адресом A0h через серийный автобус 2wire. Физическому IC можно также получать доступ к через серийный автобус 2wire на адресе ACh.
Особенности
SFF-8431 и SFF-8432 MSA Complant
IEEE 802.3az и 802.3an уступчивые
IEEE 802.3bz для 5G&2.5G BASE-T
Горяч-pluggable след ноги SFP
Отключение TX и функция RX Лос
Полностью металлическое приложение для низких излучений EMI
электропитание +3.3V одиночное
Потребление низкой мощности (2.5W МАКС @ 30m)
Компактное собрание соединителя RJ-45
Доступ к физическому уровню IC через двухпрободный серийный автобус
XFI/5GBASE-R/2500BASE-X/SGMII, Автоматическ-переговоры SGMII дальше
Автоматическ-обсуждает с другим 10GBase-T PHYs
Поддержки 100/1000Base-T используя кабель кота 5e или лучшее
Кроссовер MDI/MDIX
Множественные режимы Loopback для испытывать и устранять неисправность
Встроенный контроль кабеля и диагностика связи
Незаслоненная и защищаемая поддержка кабеля
Работая диапазон температур случая 0°C к +70°C
RoHS уступчивое (неэтилированный)
Применения
локальные сети 1.25Gigabit над кабелем кота 5e
Экологическая спецификация
| Параметр | Символ | Минута | Тип | Макс | Блоки |
| Рабочая температура | Tc | 0 | +70 | ℃ | |
| Температура хранения | -40 | +85 | ℃ |
Интерфейс электропитания
| Параметр | symblo | Минута | Тип | Макс | Блоки |
Примечания/условия |
| Поставка настоящая | 500 | 757 | мамы | максимальная сила 2.5W над полным диапасоном vlitage и примечания предосторежения temperature.see дунула | ||
| Ввод напряжения | Vcc | 3,13 | 3,3 | 3,47 | V | Снабженный ссылками к GND |
| Максимальное напряжение тока | Vmax | 3,6 | V |
Низко--speedsignals, electroniccharacteristics
| Параметр | Символ | Минута | Макс | Блоки | Примечания/условия |
| НИЗКИЙ УРОВЕНЬ выхода SFP | VOL. | 0 | 0,5 | V | 4.7k к тяге-вверх 10k к host_Vcc, измеренному на стороне хозяина соединителя |
| МАКСИМУМ выхода SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k к тяге-вверх 10k к host_Vcc, измеренному на стороне хозяина соединителя |
| НИЗКИЙ УРОВЕНЬ входного сигнала SFP | VIL | 0 | 0,8 | V | 4.7k к тяге-вверх 10k до Vcc, измеренный на стороне SFP соединителя |
| МАКСИМУМ входного сигнала SFP | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k к тяге-вверх 10k до Vcc, измеренный на стороне SFP соединителя |
Высокоскоростной электрический интерфейс, передача лини-SFP
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания/условия |
| Линия частота | FL | 800 | MHz | зашифрование 5-level, согласно с IEEE 802,3 | ||
| Импеданс выхода Tx | Zout, Tx | 100 | Ом | Дифференциал, для всех частот между 1MHz и 125MHz | ||
| Импеданс Rx Inout | Zin, Rx | 100 | Ом | Дифференциал, для всех частот между 1MHz и 125MHz |
Высокоскоростной электрический интерфейс, хозяин-SFP
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания/условия |
| Одиночное законченное качание ввода данных | Vinsing | 500 | 800 | 1100 | mV | Дифференциал |
| Одиночное законченное качание вывода данных | Voutsing | 500 | 800 | 1100 | mV | Дифференциал |
| Время подъема/падения | Tr, Tf | 20 | 47 | psec | 20%~80% | |
| Входное комплексное сопротивление Tx | Zin | 100 | ом | Дифференциал | ||
| Входное комплексное сопротивление Tx | Zout | 100 | ом | Дифференциал |
Общие спецификации
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания/условия |
| Тариф даты | BR | 1 | 10 | Gb/s | См. примечания 2 до 4 под IEEE 802,3 совместимым. | |
| Длина кабеля | L | 30 | m | |||
| Примечания | ||||||
| Допуск часов +/- 50 ppm. | ||||||
