Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-Q52AA007-C

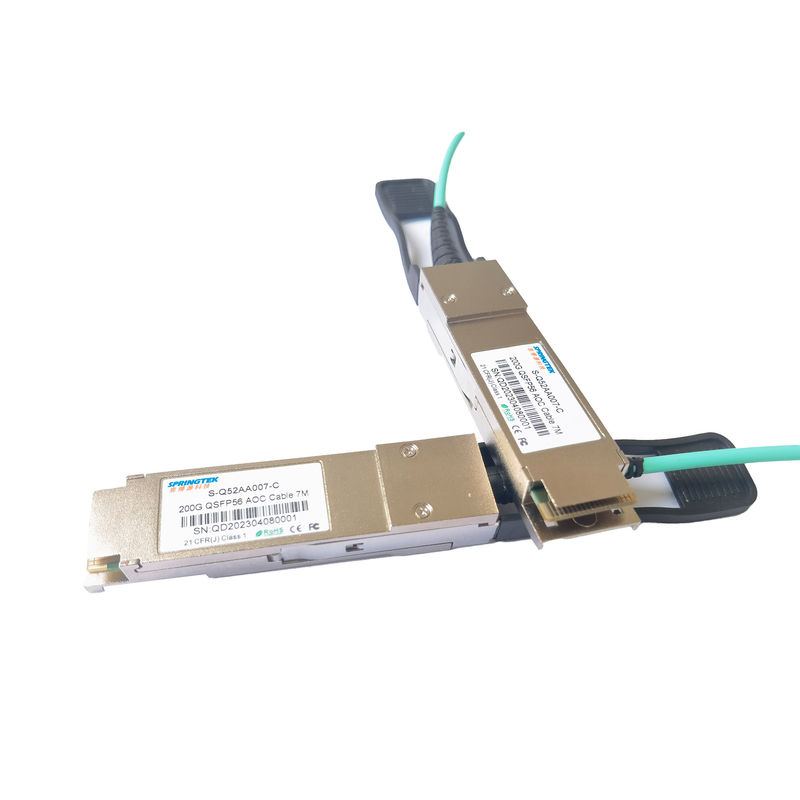

200G QSFP56 к кабелю 7M QSFP56 AOC
Упорядочение информации
| Номер детали | Характер продукции | Спецификации волокна. |
| S-Q52AA007-C |
кабель 7M 200G QSFP56 AOC |
0~70℃ |
Описание
Модули приемопередатчика Springtek 200G QSFP56 оптически связи локальных сетей designedfor usein200Gigabit над многорежимным волокном OM3/OM4/OM5. Они уступчивы со спецификацией QSFP MSAandwith IEEE 802.3cd 200GBASE-SR4. Функции диагностик цифров availableviatheI2Cinterface как определено CMIS V4.0.
Приемопередатчик Springtek 200G QSFP56 оптически RoHS 2,0 уступчивое и неэтилированное в Directive2011/65/EU.
Особенности
Применения
Абсолютный максимум оценок
Оно должно быть замечено что деятельность свыше любого индивидуального абсолютного максимума оценок могла причинить постоянное повреждение к этому модулю.
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Температура хранения | TS | -20 | - | 85 | ℃ |
| Относительная влажность | RH | 0 | - | 85 | % |
| Рабочая температура случая | TCase | 0 | - | 70 | ℃ |
| Подача напряжения | VCC | -0,5 | - | 3,6 | V |
Порекомендованные эксплуатационные режимы
Порекомендованная оперативная среда определяет параметры для которых электрические и оптически характеристики держат если не указано иное.
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Напряжение тока электропитания | VCC | 3,135 | 3,300 | 3,465 | V |
| Работая температура случая | TC | 0 | 25 | 70 | °C |
Передатчик
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Сигнализировать скорость в майну | PRBS31Q@26.5625Gbd PAM4 | Gb/s | |||
| Разбивочная длина волны | C | 840 | 850 | 860 | nm |
| Дифференциальное входное комплексное сопротивление | Zin | 90 | 100 | 110 | Ом |
| Дифференциальный ввод напряжения | Vin | -- | 900 | - | mVp-p |
| Дифференциальное рассогласование прекращения | - | - | - | 10 | % |
| Напряжение тока единого режима DC | - | -350 | - | 2850 | mV |
Приемник
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Сигнализировать скорость в майну | PRBS31Q@26.5625Gbd PAM4 | Gb/s | |||
| Разбивочная длина волны | lC | 840 | 850 | 860 | nm |
| Дифференциальное рассогласование прекращения | - | - | - | 10 | % |
| Импеданс дифференциального выхода | Zout | 90 | 100 | 110 | Ом |
| Напряжение тока дифференциального выхода | Vout | - | - | 900 | mVp-p |
| Напряжение тока единого режима DC | - | -350 | 2850 | mV | |
| Битовая скорость ошибки | BER | - | - | 2.4E-4 | PRBS31Q@26.5625Gbd PAM4 |
