Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QP1AA005-C

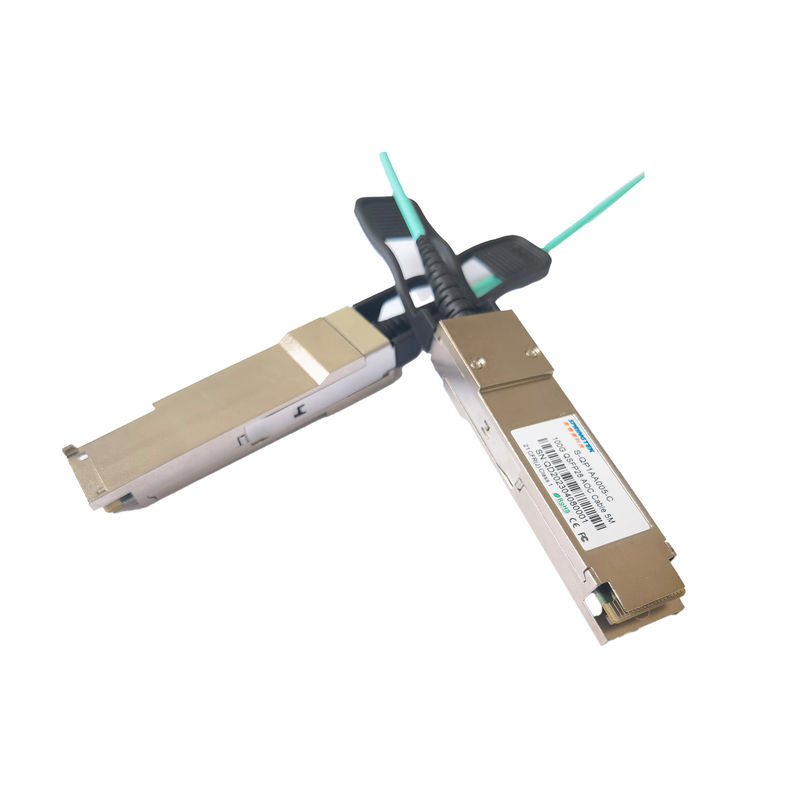

100G QSFP28 к кабелю 5M QSFP28 AOC
Упорядочение информации
| Номер детали | Характер продукции | Спецификации волокна. |
| S-QP1AA005-C | кабель 5M 100G QSFP28 AOC | 0~70℃ |
Описание
Этот продукт четырехканальное, Pluggable, параллельное волоконнооптическое QSFP8 AOC для 100 локальных сетей гигабита, применений Infiniband EDR. Этот приемопередатчик модуль высокой эффективности для кракторейсовых применений передачи данных и соединения мульти-майны. Он интегрирует 4 майны данных в каждом направлении с шириной полосы частот 100Gbps.
Длина оптического кабеля Springtek 100G QSFP28 активная до 70 метров над OM3 MMF или 100 метров над OM4 MMF. Эти модули конструированы для того чтобы работать над системами многорежимного волокна используя номинальную длину волны 850nm. Электрический интерфейс использует тип соединитель края 38 контактов.
Особенности
Применения
Standardl
Абсолютный максимум оценок
Оно должно быть замечено что деятельность свыше любого индивидуального абсолютного максимума оценок могла причинить постоянное повреждение к этому модулю.
| Параметр | Символ | Минута | Макс | Блок |
| Температура окружающей среды хранения | TSTG | -40 | 85 | ℃ |
| Работая температура случая | Tc | 0 | 70 | ℃ |
| Работая влажность | HO | 5 | 85 | % |
| Напряжение тока электропитания | Vcc | 0 | +3,6 | V |
Порекомендованные эксплуатационные режимы
Порекомендованная оперативная среда определяет параметры для которых электрические и оптически характеристики держат если не указано иное.
| Параметр | Символ | Минута | Типичный | Макс | Блоки | Примечания |
| Работая случай Температура |
TC | 0 | 25 | 70 | °C | |
| Напряжение тока электропитания | Vcc | 3,135 | 3,3 | 3,465 | V | |
| Тариф данных, каждая майна | 25,78125 | Gb/s | ||||
| Точность тарифа данных | -100 | 100 | ppm | |||
| Максимум ввода напряжения контроля | 2 | Vcc | V | |||
| Низкий уровень ввода напряжения контроля | 0 | 0,8 | V |
Передатчик
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Перегрузите дифференциальное напряжение тока pk-pk |
TP1a | 900 | mV | |||
| Напряжение тока единого режима (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| Дифференциальное прекращение Рассогласование сопротивления |
TP1 | 10 | % | На 1MHz | ||
| Дифференциальная возвращенная потеря (SDD11) |
TP1 | См. CEI-28G-VSR Уравнение 13-19 |
dB | |||
| Единый режим к дифференциалу преобразование и дифференциал к Преобразование единого режима (SDC11, SCD11) |
TP1 | См. CEI- 28G-VSR Уравнение 13-20 |
dB | |||
Усиленный тест входного сигнала |
TP1a | См. раздел CEI-28G-VSR 13.3.11.2 .1 |
Приемник
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Дифференциальное напряжение тока, pk-pk | TP4 | 900 | mV | |||
| Напряжение тока единого режима (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Шум единого режима, RMS | TP4 | 17,5 | mV | |||
| Дифференциальное прекращение Рассогласование сопротивления |
TP4 | 10 | % | На 1 MHz | ||
| Дифференциальная возвращенная потеря (SDD22) |
TP4 | См. CEI-28G-VSR Уравнение 13-19 |
dB | |||
| Единый режим к дифференциалу преобразование и дифференциал к Преобразование единого режима (SDC22, SCD22) |
TP4 | См. CEI-28G-VSR Уравнение 13-21 |
dB | |||
| Потеря возвращения единого режима (SCC22) |
TP4 | -2 | dB | 3 | ||
| Время перехода, 20 до 80% | TP4 | 9,5 | ps | |||
| Вертикальное закрытие глаза (VEC) | TP4 | 5,5 | dB | |||
| Ширина глаза на вероятности 10-15 (EW15) |
TP4 | 0,57 | UI | |||
| Высота глаза на robability 10-15 (EH15) |
TP4 | 228 | mV | |||
| Примечания: 1. в терминал. 2. Vcm произведен хозяином. Спецификация включает влияния земного смещенного напряжения тока. 3. От 250MHz к 30GHz |
||||||
