Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QS40A010-C
Упорядочение информации
| Номер детали | Характер продукции | Спецификации волокна. |
| S-QS40A010-C |

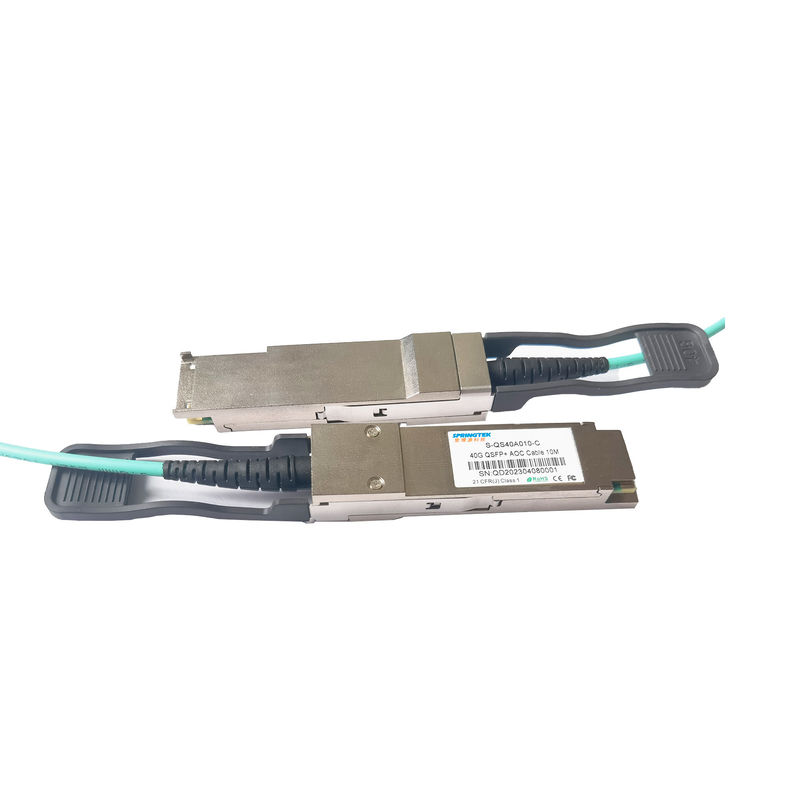

кабель 10M 40G QSFP+ AOC |
0~70℃ |
Описание
Продукт Springtek 40G QSFP+AOC оптический кабель высокой параллели тарифа данных активный, преодолевать ограничение ширины полосы частот традиционного медного кабеля. Springtek 40G QSFP+AOC предлагает 4 независимых канала передачи данных и 4 данного получая каналы через мультимодные волокна ленты, каждое способное на деятельности 10Gb/s. Следовательно, тариф итоговых данных 40Gb/s над 100 метрами передачи может быть достиган этим продуктом, для того чтобы поддержать ультра-быстрый вычисляя данные обмен.
Продукт Springtek конструирован с соединением форм-фактора, оптически/электрическим согласно согласованию Мульти-источника QSFP+ (MSA). Он был конструирован для того чтобы соотвествовать самые жесткие внешние эксплуатационные режимы включая температуру, влажность и взаимодействие EMI.
Особенности
Применения
Standardl
Абсолютный максимум оценок
| Параметр | Символ | Минута | Макс | Блок |
| Температура окружающей среды хранения | TSTG | -40 | 85 | ℃ |
| Работая температура случая | Tc | 0 | 70 | ℃ |
| Работая влажность | HO | 5 | 85 | % |
| Напряжение тока электропитания | Vcc | 0 | +3,6 | V |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Напряжение тока электропитания | Vcc | 3,13 | 3,3 | 3,47 | V |
| Максимум ввода напряжения контроля | 2 | VCC | V | ||
| Низкий уровень ввода напряжения контроля | 0 | 0,8 | V | ||
| Тариф данных, каждая майна | 10,3125 | 11,2 | Gbps |
Передатчик
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
|
Одиночный законченный входной сигнал VoltageTolerance |
-0,3 | 4 | V | |||
|
Допуск ввода напряжения единого режима AC |
15 | mV | RMS | |||
|
Дифференциальный порог качания ввода напряжения |
50 | mVpp |
LOSA Порог |
|||
| Дифференциальное качание ввода напряжения | Vin, pp | 180 | 1200 | mVpp | ||
| Дифференциальное входное комплексное сопротивление | Zin | 90 | 100 | 110 | Ом | |
|
Одиночный законченный допуск ввода напряжения |
-0,3 | 4 | V | |||
| Дифференциальный S-параметр входного сигнала | SDD11 | < -12=""> | dB | 0.01-4.1GHz | ||
| < -6=""> | dB | 4.1-11.1GHz | ||||
|
Отраженный дифференциал к преобразованию единого режима |
SCD11 | -10 | dB | 0.01-11.1GHz | ||
Приемник
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Законченное одиночное вывело наружу напряжение тока | -0,3 | 4 | V | |||
|
Напряжение тока выхода единого режима AC |
7,5 | mV | RMS | |||
|
Качание напряжения тока дифференциального выхода |
Vout, pp | 400 | 800 | mVpp | ||
| Импеданс дифференциального выхода | Zout | 90 | 100 | 110 | Ом | |
|
S-параметр дифференциального выхода |
SDD22 | < -12=""> | dB | 0.01-4.1GHz | ||
| < -6=""> | dB | 4.1-11.1GHz | ||||
|
Коэффициент отражения выхода единого режима |
SCC22 | < -7=""> | dB | 0.01-2.5GHz | ||
| -3 | dB | 2.5-11.1GHz | ||||
| Полное дрожание | 0,38 | UI | ||||
| Детерминистское дрожание | 0,64 | UI | ||||
