Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-PP25A010-C

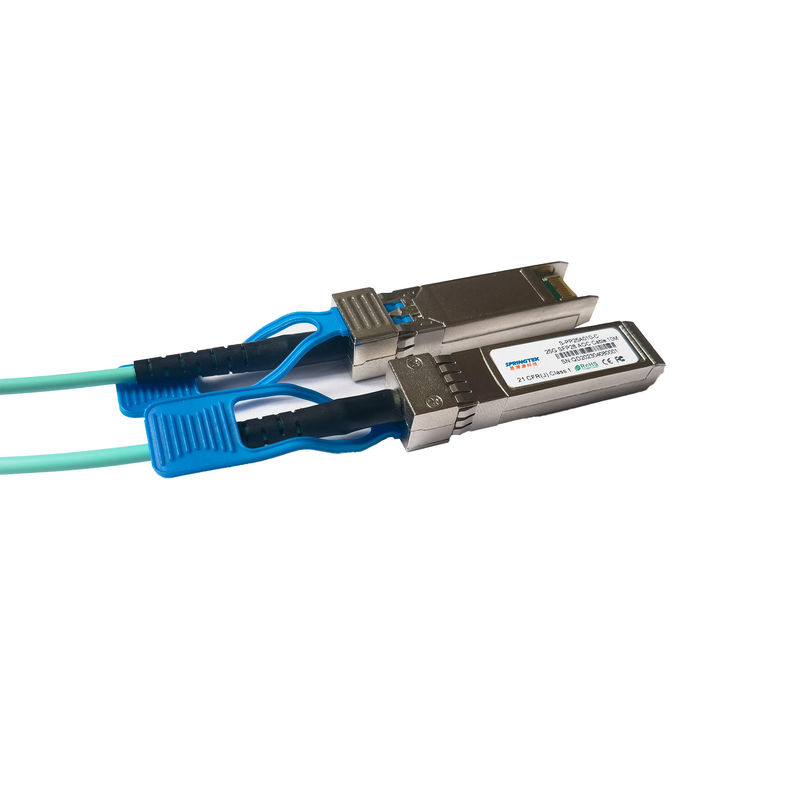

25G SFP28 к кабелю 10M SFP28 AOC
Упорядочение информации
| Номер детали | Характер продукции | Спецификации волокна. |
| S-PP25A010-C | кабель 10M 25G SFP28 AOC | 0~70℃ |
Описание
Оптические кабели Springtek SFP28 активные собрания волокна непосредственн-присоединения с соединителями SFP28. Они соответствующие для очень коротких расстояний и предлагают рентабельный путь соединиться внутри шкафы и через смежные шкафы.
Длина оптического кабеля Springtek SFP28 активная до 70 метров над OM3 MMF или 100 метров над OM4 MMF. Этот модуль конструирован для того чтобы работать над системами многорежимного волокна используя номинальную длину волны 850nm.
Особенности
Применения
Standardl
Абсолютный максимум оценок
| Параметр | Символ | Минута | Макс | Блок |
| Температура хранения | Ts | -20 | +85 | °C |
| Работая температура случая | Tc | 0 | 70 | °C |
| Работая влажность | RH | 0 | 85 | % |
| Подача напряжения | Vcc | -0,3 | 3,6 | V |
|
Примечание: Повреждение может произойти если приемопередатчик подвергается к условиям за пределами. |
||||
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Работая температура случая | Tc | 0 | +70 | °C | |
| Подача напряжения | Vcc | 3,135 | 3,3 | 3,465 | V |
| Поставка настоящая | Icc | 300 | мамы | ||
| Битовая скорость | BR | 25,78125 | Gbps |
Передатчик
Следующие электрические характеристики определены над порекомендованной оперативной средой если не указано иное.
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Перегрузите дифференциальное напряжение тока pk-pk | TP1a | 900 | mV | |||
| Напряжение тока единого режима (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| Дифференциальное рассогласование сопротивления прекращения | TP1 | 10 | % | На 1MHz | ||
| Дифференциальная возвращенная потеря (SDD11) | TP1 | См. CEI-28G-VSR Уравнение 13-19 |
dB | |||
| Единый режим к дифференциальному преобразованию и дифференциальному преобразованию режима toCommon (SDC11, SCD11) | TP1 | См. CEI-28G-VSR Equation13-20 |
dB | |||
Усиленный тест входного сигнала |
TP1a | См. раздел 13.3.11.2 .1 CEI-28G-SR |
Приемник
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Дифференциальное напряжение тока, pk-pk | TP4 | 900 | mV | |||
| Напряжение тока единого режима (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Шум единого режима, RMS | TP4 | 17,5 | mV | |||
| Дифференциальное рассогласование сопротивления прекращения | TP4 | 10 | % | На 1 MHz | ||
| Дифференциальная возвращенная потеря (SDD22) | TP4 | См. CEI-28G-VSR Equation13-19 |
dB | |||
| Единый режим к дифференциальному преобразованию и дифференциал к преобразованию единого режима (SDC22, SCD22) | TP4 | См. CEI-28G-VSR Equation13-21 |
dB | |||
| Потеря возвращения единого режима (SCC22) | TP4 | -2 | dB | 3 | ||
| Время перехода, 20 до 80% | TP4 | 9,5 | ps | |||
| Вертикальное закрытие глаза (VEC) | TP4 | 5,5 | dB | |||
| Ширина глаза на вероятности 10до15 (EW15) | TP4 | 0,57 | UI | |||
| Высота глаза на вероятности 10до15 (EH15) | TP4 | 228 | mV | |||
| Примечания: 1 в терминал. 2. Vcm произведен хозяином. Спецификация включает влияния земного смещенного напряжения тока. 3. От 250MHz к 30GHz. |
||||||
