Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-Q52AP003-C

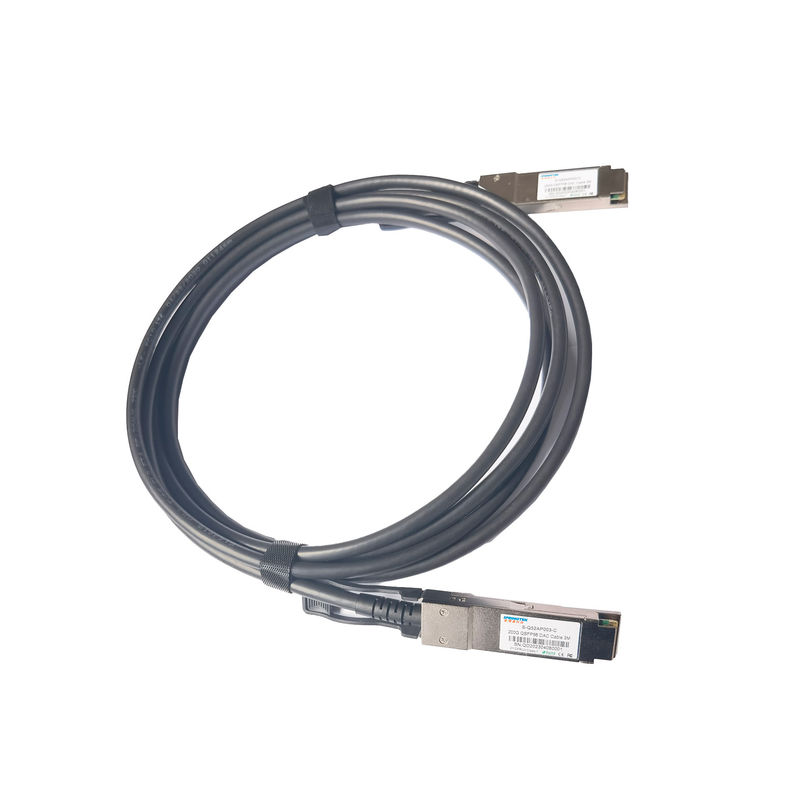

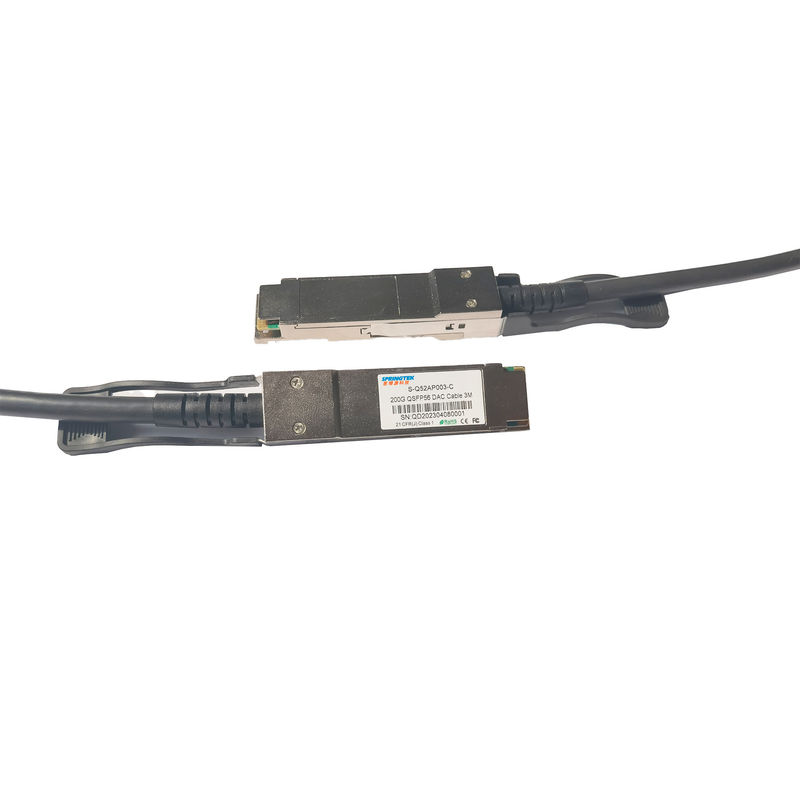

200G QSFP56 к кабелю 3M QSFP56 DAC
Упорядочение информации
| Номер детали | Характер продукции | Спецификации волокна. |
|
S-Q52AP003-C |
кабель 3M 200G QSFP56 DAC |
0~70℃ |
Описание
Пары особенности 8 сборки кабеля Springtek 200G QSFP5 пассивные медные дифференциальные медные, обеспечивая 4 канала передачи данных на скоростях до 56Gbps (PAM4) в канал, и соотвествуют локальных сетей 200G и InfiniBand. Доступный в широком звенел провода датчик-от 26AWG через сборку кабеля меди 30AWG-this 200G отличает низкой вносимой потерей и низкими перекрестными помехами.
Springtek 200G QSFP56 использует сигналы PAM4 для передачи, которая удваивает тариф. Однако, более строгие требования для вносимой потери кабеля. Для детальных требований, конструированный для применений в рынках центра данных, сети и радиосвязей которые требуют высокоскоростной, надежной сборки кабеля, этот продукт следующего поколени делит такой же сопрягая интерфейс с форм-фактором QSFP+, делая его назад - совместимой с существующими портами QSFP.
Особенности
Применения
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Температура окружающей среды хранения | -40 | +85 | °C | ||
| Работая температура случая | Tc | 0 | +70 | °C | |
| Напряжение тока электропитания | VCC3 | 3,14 | 3,3 | 3,47 | V |
| Относительная влажность (не-конденсация) | RS | 35 | 60 | % | |
| Напряжение тока на входном сигнале LVTTL | Vilvttl | -0,3 | VCC3 +0,2 | V | |
| Электропитание настоящее | ICC3 | 15 | мамы | ||
| Полный расход энергии | Pd | 0,05 | W | ||
|
Примечания: 1.Stress или условия превышают вышеуказанный ряд могут причинить постоянное повреждение к прибору. 2.This оценка стресса только и не приложена функциональная деятельность прибора на этих или всех других условий над теми перечисленными в рабочих разделах этой спецификации. 3.Exposure к абсолютному максимуму классифицируя условий на выдвинутые периоды может повлиять на надежность прибора. |
|||||
Высокоскоростные характеристики
| Параметр | Символ | Минута | Typic al | Макс | Блок | Примечание |
| Дифференциальный импеданс | RIN, P-P | 90 | 110 | Ώ | ||
| Вносимая потеря | SDD21 | -16,06 | dB | На 13,28 GHz | ||
|
Дифференциальная возвращенная потеря |
SDD11 | См. 1 | dB | На 0,05 до 4,1 GHz | ||
| SDD22 | См. 2 | dB | На 4,1 до 19 GHz | |||
| Единый режим к потере возвращения выхода единого режима | SCC11 |
|
-2 |
dB |
На 0,2 до 19 GHz |
|
| SCC22 | ||||||
|
Дифференциал к потере возвращения единого режима |
SCD11 | См. 3 |
dB |
На 0,01 до 12,89 GHz | ||
| SCD22 | См. 4 | На 12,89 до 19 GHz | ||||
|
Дифференциал к потерям преобразования единого режима |
SCD21 |
-10 |
dB |
На 0,01 до 12,89 GHz | ||
| См. 5 | На 12,89 до 15,7 GHz | |||||
| -6,3 | На 15,7 до 19 GHz |
