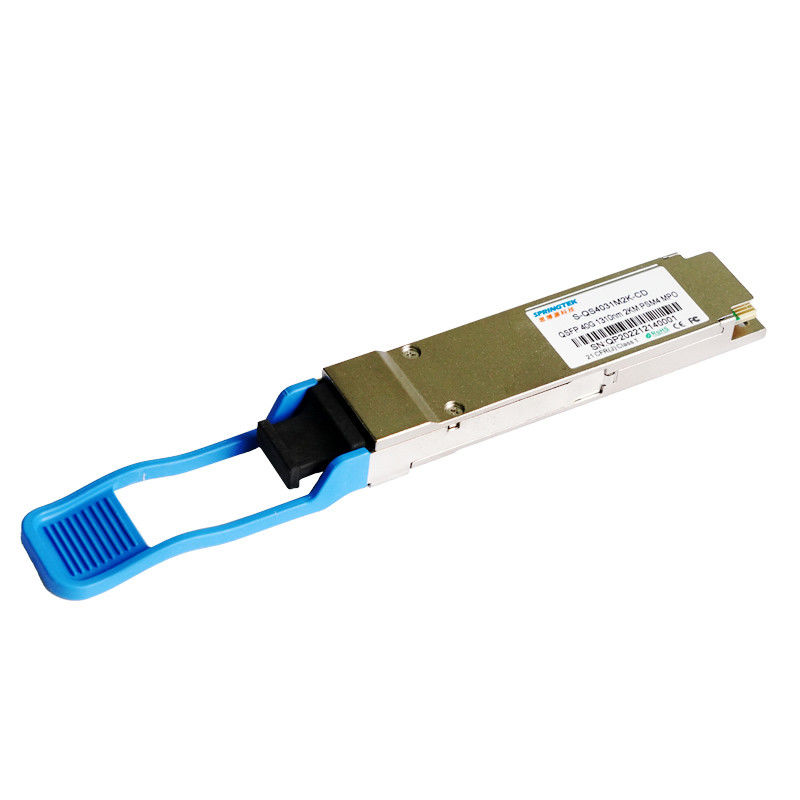

Приемопередатчик модуля QSFP+ PSM4 MPO Nokia 40G 1310nm 2KM совместимый оптически
Упорядочение информации
| Номер детали | Характер продукции |
|
S-QS4031M2K-CD |
QSFP+, 40Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC | +70ºC, с DDM |
Описание
Springtek приемопередатчик QSFP + 40G-PSM4 конструировано для того чтобы соотвествовать связей локальных сетей 40G над SMF до 2km. Оно уступчив с QSFP+ MSA, IEEE 802.3ba. Оно рентабелен, потребление низкой мощности с одиночным электропитанием 3.3V. Оно изготовлен со снабжением жилищем цельнометаллического и компактного размера для главного представления EMI.
Особенности
Применения
Стандарты
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | 0 | 3,8 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Полный расход энергии | P | - | - | 3,5 | W |
| Тариф данных в майну | BR | - | 10,3125 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечание |
| Дифференциальное качание ввода напряжения | VIN | 200 | - | 800 | mV | |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω | |
| Дифференциальная потеря возвращения входного сигнала | Согласно с IEEE P802.3ba 86A.4.1.1 | dB | 10MHz к 11.1GHz | |||
| Дифференциал к потере возвращения входного сигнала единого режима | 10 | - | - | dB | 10MHz к 11.1GHz | |
| Допуск дрожания J2 | J2T | 0,17 | - | - | UI | Согласно с IEEE P802.3ba 86A.4.1 |
| Допуск дрожания J9 | J9T | 0,29 | - | - | UI | |
| Характеристики приемника электрические | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | |
| Качание напряжения тока дифференциального выхода | VOUT | 400 | - | 850 | mV | |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω | |
| Дифференциал вывел наружу возвращенная потеря | Согласно с IEEE P802.3ba 86A.4.2.1 | dB | 10MHz к 11.1GHz | |||
| Потеря возвращения выхода единого режима | Согласно с IEEE P802.3ba 86A.4.2.2 | dB | 10MHz к 11.1GHz | |||
| Время перехода выхода, 20% до 80% | 28 | - | - | ps | Согласно с IEEE P802.3ba 86A.4.2 | |
| Выход дрожания J2 | J2O | - | - | 0,42 | UI | |
| Выход дрожания J9 | J9O | - | - | 0,65 | UI | |
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания | |
| Характеристики передатчика | |||||||
| Тип лазера | DFB | ||||||
| Тариф данных в майну | - | - | 10,3125 | - | Gb/s | ||
| Длины волны центра майны | λ0 | 1260 | 1360 | nm | |||
| коэффициент подавления Сторон-режима | SMSR | 30 | - | - | dB | ||
| Полная средняя сила старта | PT | - | - | 5 | dBm | ||
| Средняя сила старта, каждая майна | POUT | -8,2 | - | 0,5 | dBm | ||
| Оптически амплитуда модуляции, каждая майна | OMA | -5,2 | - | 2,0 | dBm | ||
| Разница в силе старта между всеми 2 майнами (OMA) | - | - | 5 | dB | |||
| Сила старта в OMA минус TDP, каждая майна | -4,8 | - | - | dBm | |||
| Коэффициент вымирания | ER | 3,5 | - | - | dB | ||
| Штраф рассеивания передатчика | TDP | - | - | 2,6 | dB | ||
|
Средняя сила старта передатчика, каждая майна |
POFF | - | - | -30 | dBm | ||
| Относительный шум интенсивности | RIN | - | - | -128 | dB/Hz | ||
| Оптически допуск возвращенной потери | - | - | 12 | dB | |||
| Определение маски глаза передатчика | Уступчивый к IEEE802.3ba | ||||||
| Характеристики приемника | |||||||
| Тип приемника | PIN | ||||||
| Длины волны центра майны | λ | 1260 | 1360 | nm | |||
| Среднее получает силу, каждую майну | PIN1 | -12,6 | - | 2,3 | dBm | ||
| Порог повреждения | DT | 3 | - | - | dBm | ||
| Чувствительность приемника (OMA), каждая майна (максимальная) | Sen1 | - | - | -12,6 | dBm | 1 | |
| ЛОС утверждает | LOSA | -30 | - | - | dBm | ||
| ЛОС Де-утверждает | LOSD | - | - | -15 | dBm | ||
| Гистерезис ЛОС | LOSH | 0,5 | - | 6 | dB | ||
| Примечания | |||||||
| 1. BER=1E-12, измеренное с PRBS31@10.3125Gbps | |||||||
