Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-PB2523L10-CD

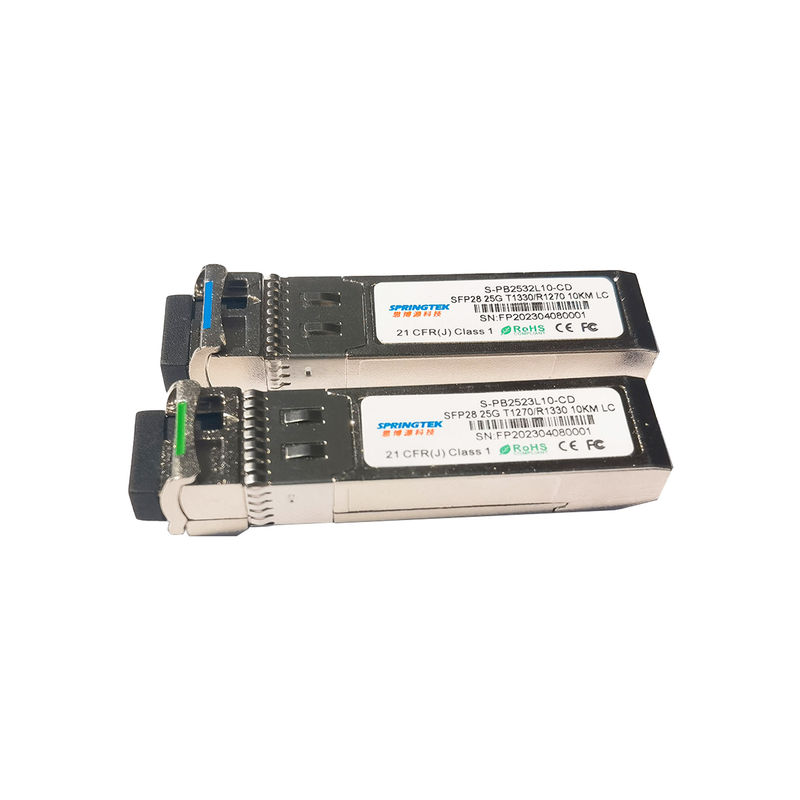

модуль приемопередатчика 25.78Gbps BIDI SFP28 Tx1270/Rx1330nm 10km оптически
Упорядочение информации
| Номер детали | Характер продукции |
|
S-PB2523L10-CD |
SFP28, BIDI, Tx1270/Rx1330nm, 25.78Gbps, SM, 10km, 0ºC~+70ºC, с DDM |
Описание
Приемопередатчики Springtek SFP28 BIDI высокая эффективность, рентабельные модули поддерживая тариф данных 25.78Gbps и дальности передачи 10km с SMF.
Приемопередатчик состоит из 3 разделов: передатчик лазера DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU.
Приемопередатчики совместимы с согласованием Мульти-источника SFP и цифровыми функциями диагностик SFF-8472.
Особенности
Применения
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4,5 | V | |
| Диапазон температур хранения | Ts | -40 | +85 | °C | |
| Относительная влажность - работающ | RHO | 5 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | +70 | °C | |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Поставка настоящая | Icc | 600 | мамы | ||
| Тариф данных | BR | - | 25,78 | - | Gbps |
Оптически и электрические характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | |
| Передатчик | |||||||
| Длина волны центра | λc | 1260 | 1270 | 1280 | nm | ||
| Спектральная ширина (- 20dB) | Δλ | 1 | nm | ||||
| Коэффициент подавления Сторон-режима | SMSR | 30 | - | dB | |||
| Сила средней выработки | Pout | -2 | 4 | dBm | 1 | ||
| Коэффициент вымирания | ER | 3,5 | dB | ||||
| Дифференциал качания ввода данных | VIN | 180 | 850 | mV | 2 | ||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | ||
| Отключение TX | Отключение | 2,0 | Vcc | V | |||
| Позвольте | 0 | 0,8 | V | ||||
| Недостаток TX | Недостаток | 2,0 | Vcc | V | |||
| Нормальный | 0 | 0,8 | V | ||||
| Приемник | |||||||
| Длина волны центра | λc | 1320 | 1330 | 1340 | nm | ||
| Чувствительность приемника | -13 | dBm | 3 | ||||
| Перегрузка приемника | 2 | dBm | 3 | ||||
| ЛОС Де-утверждает | LOSD | -15 | dBm | ||||
| ЛОС утверждает | LOSA | -30 | dBm | ||||
| Гистерезис ЛОС | 0,5 | dB | |||||
| Дифференциал качания вывода данных | Vout | 300 | 900 | mV | 4 | ||
| ЛОС | Высокий | 2,0 | Vcc | V | |||
| Низкий уровень | 0,8 | V | |||||
|
Примечания: 1. Оптически сила запущена в SMF. 2. Внутренне AC-соединенный и прекращенный входной сигнал PECL. 3. Измеренный с телевизионной испытательной таблицей @25.78Gps PRBS 231 до 1, BER ≤5×10-5. 4. Внутренне AC-соединенный. |
|||||||
Приурочивать и электрический
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Отключение Tx отрицает время | t_on | 2 | госпожа | ||
| Отключение Tx утверждает время | t_off | 10 | µs | ||
|
Время выступить с инициативой, включающ Возврат недостатка Tx |
t_init | 300 | госпожа | ||
| Недостаток Tx утверждает время | t_fault | 100 | µs | ||
| Отключение Tx, который нужно переустановить | t_reset | 10 | µs | ||
| ЛОС утверждает время | t_loss_on | 100 | µs | ||
| ЛОС Де-утверждает время | t_loss_off | 100 | µs | ||
| Серийный ход часов ID | f_serial_clock | 100 | 400 | КГц | |
| MOD_DEF (0:2) высотой с | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - низкий уровень | VL | 0,8 | V |
Диагностики
| Параметр | Ряд | Блок | Точность | Тарировка |
| Температура | 0 до +70 | °C | ±3°C | Внутренний |
| Напряжение тока | 3,0 до 3,6 | V | ±3% | Внутренний |
| Ток смещения | 0 до 100 | мамы | ±10% | Внутренний |
| Сила TX | 0 до 6 | dBm | ±3dB | Внутренний |
| Сила RX | -14 до +2 | dBm | ±3dB | Внутренний |
