Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-CXXXXXXXX-XX

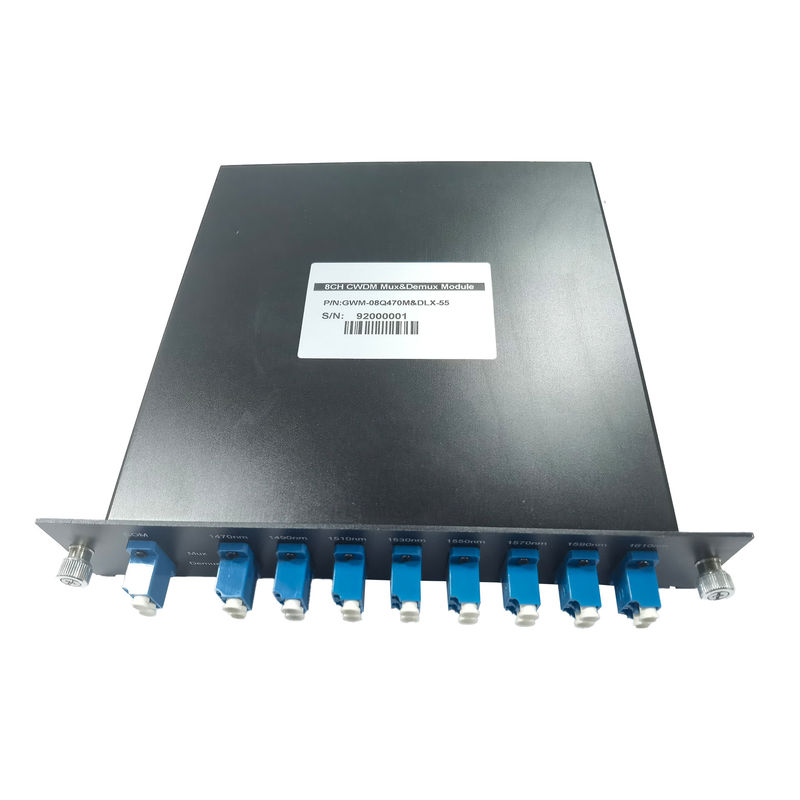

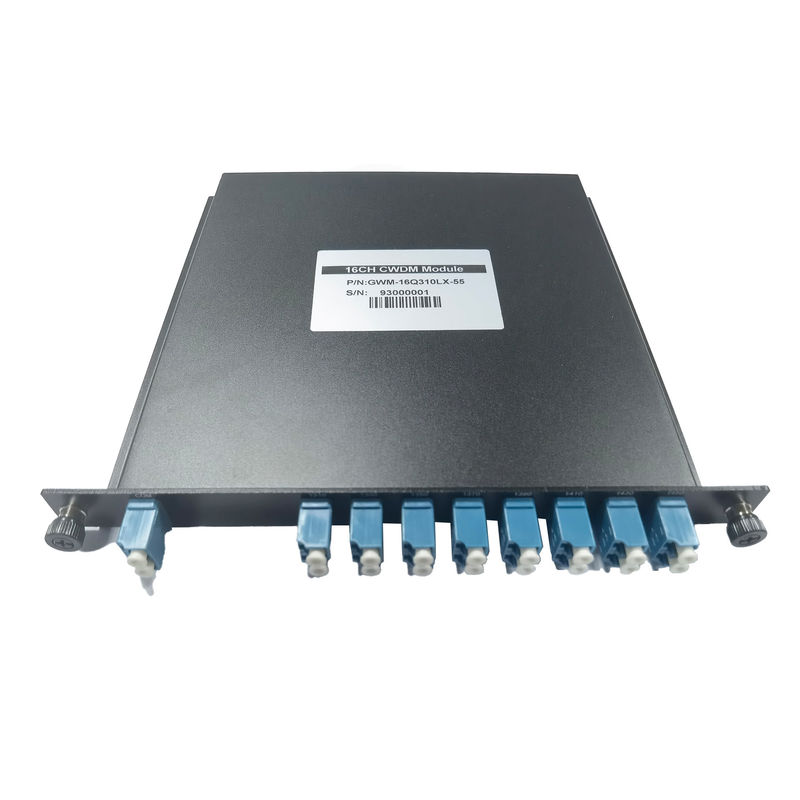

Модуль CWDM MUX/DEMUX
Упорядочение информации
| Модуль CWDM MUX/DEMUX | |||||||||||
| Springtek | - | CWDM | Канал нет. | Тип MUX/DEMUX | Начальный CW | Тип пакета | Тип волокна | Длина волокна | - | Соединитель входного сигнала | Выходное соединение |
| x | - | x | XX | X | XX | XX | XX | XX | - | X | X |
| S | - | C | 04= 02CH | M=Mux | 270= 1270 | SM=65 x45 x11 | трубка 09=0.9mm | 05=0.5m | - | 0=No | 0=No |
| ............ | D= Demux | … | PS=100x80x10 | … | 1=FC/UPC | 1=FC/UPC | |||||
| 08= 08CH | M&D=Mux&Demux | 550=1550 | PM=120x80x18 | 10=1m | 2=FC/APC | 2=FC/APC | |||||
| 551=1551 | PL=140x115 x18 | 3=SC/UPC | 3=SC/UPC | ||||||||
| P1=80x58 x8 | 4=SC/APC | 4=SC/APC | |||||||||
| X0= подгоняло | 5=LC/UPC | 5=LC/UPC | |||||||||
| SM=65 x45 x11 | 6=LC/APC | 6=LC/APC | |||||||||
Особенности
Применения
Спецификации
| Параметры | Блок | 4CH | 8CH | 12CH | 18CH | |
| Работая длина волны | nm | 1260~1620 | ||||
| Космос канала | nm | 20 | ||||
| Разбивочная длина волны | nm | ITU, ITU+1 | ||||
| Разбивочная точность длины волны | nm | ±0.8 | ||||
| Диапазон пропуска @-0.5dB | nm | ±6.5 | ||||
| Гаван вносимая потеря | dB | ≤1.2 | ≤2.5 | ≤3.5 | ≤3.8 | |
| Потеря связи | dB | ≤2.0 | ≤3.2 | ≤4.0 | ≤4.3 | |
| Изоляция (dB) | Смежный | dB | ≥30 | |||
| Несмежный | dB | ≥40 | ||||
| Пульсация | dB | ≤0.5 | ||||
| Потеря поляризации зависимая | dB | ≤0.2 | ||||
| Потеря возвращения | dB | ≥40 | ||||
| Направленность | dB | ≥50 | ||||
| Сила | mw | ≤300 | ||||
| Тип волокна | / | G657.A1 (трубка 0.9mm, трубка 2.0mm) | ||||
| Длина волокна | m | 0.5+/-0.05&Customized | ||||
| Соединитель | / | LC/UPC&Customized | ||||
| Рабочая температура | ℃ | -20~75 | ||||
| Температура хранения | ℃ | -40~85 | ||||
| Снабжение жилищем | mm | 100*80*10,120*80*18,140*115*18 | ||||
