Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QD4AC4L10-CD-4

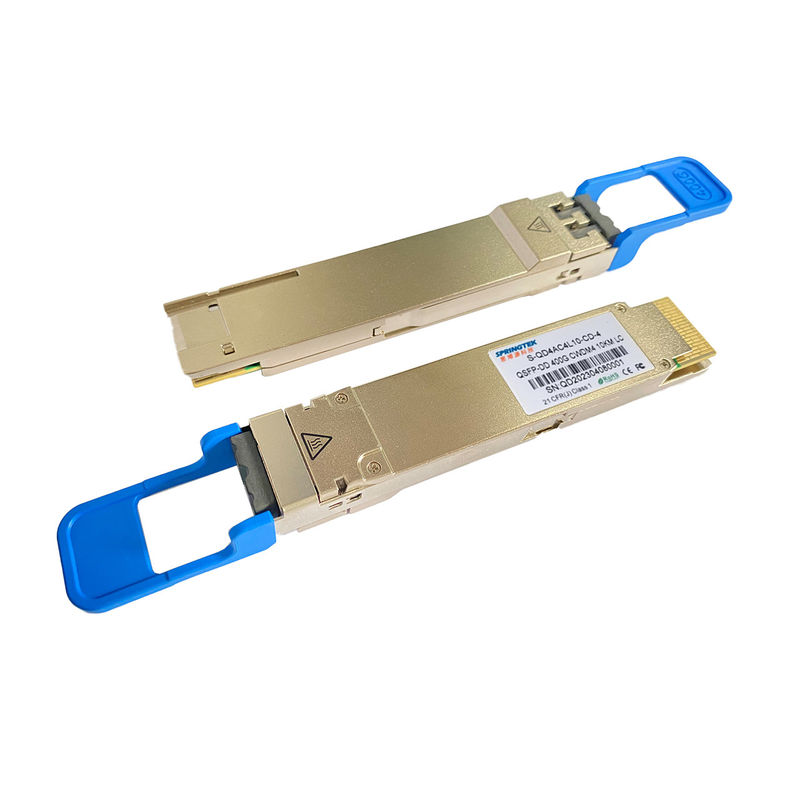

Модуль приемопередатчика QSFP-DD CWDM 10km Cisco совместимый 400Gbps LR4 LC оптически
QSFP-DD LR4 S-QD4AC4L10-CD-4 230301.pdf
Упорядочение информации
| Номер детали | Характер продукции |
|
S-QD4AC4L10-CD-4 |
QSFP-DD 400G CWDM4 LR4 10KM LC, 0ºC~+70ºC, с DDM |
Описание
Модуль Springtek 400Gb/s QSFP-DD LR4 оптически конструированный для коммуникационных программ оптической связи 10km. Модуль S-QD4AC4L10-CD-4 преобразовывает 8 каналов (PAM4) электрических входных данных 50Gb/s до 4 канала сигналов CWDM оптически, и передает по мультиплексу их в одиночный канал для оптически передачи 400Gb/s. Обратно, на стороне приемника, модуля де-системах мултиплекса оптически оптически входной сигнал 400Gb/s в 4 канала сигналов CWDM оптически, и новообращенных они до 8 каналов (PAM4) электрических данных об объеме продукции 50Gb/s.
Центральные длины волны 4 каналов CWDM 1271, 1291, 1311 и 1331 nm как члены решетки длины волны CWDM определенной в ITU-T G.694.2.It содержат двухшпиндельный соединитель LC для оптически интерфейса и контактный разъем 76 для электрического интерфейса. Для того чтобы уменьшить оптически систему рассеивания в долгосрочной перспективе, однорежимное волокно (SMF) должно быть приложено в этом модуле. Необходим, что поддерживает хозяин FEC передачу волокна до 10km
Продукт S-QD4AC4L10-CD-4 конструирован с форм-фактором, оптически/электрическим соединением и цифровым диагностическим интерфейсом согласно типу 2 согласования Мульти-источника QSFP-DD (MSA). Он был конструирован для того чтобы соотвествовать самые жесткие внешние эксплуатационные режимы включая температуру, влажность и взаимодействие EMI.
Особенности
Применения
Абсолютный максимум оценок
Оно имеет быть замеченным что деятельность свыше любого индивидуального абсолютного максимума оценок могла причинить постоянное повреждение к этому модулю.
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 3,6 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Работая температура случая | К | 0 | 70 | °C | |
| Относительная влажность (не-конденсация) | RH | 0 | 85 | % |
Порекомендованные эксплуатационные режимы и требования к электропитания
| Параметр | Символ | Минута | Типичный | Макс | Блоки | Примечания |
| Работая температура случая | ВЕРХНЯЯ ЧАСТЬ | 0 | 70 | degC | ||
| Напряжение тока электропитания | VCC | 3,135 | 3,3 | 3,465 | V | |
| Тариф данных, каждая майна | 26,5625 | GBd | PAM4 | |||
| Точность тарифа данных | -100 | 100 | ppm | |||
| Пре--FEC коэффициент сдержанной ошибки | 2.4x10-4 | |||||
| Пост--FEC коэффициент сдержанной ошибки | 1x10-12 | 1 | ||||
| Расстояние связи | D | 0,002 | 10 | km | 2 | |
|
Примечания: 1. FEC обеспечило ведущей системой. 2. Необходимо требовало на ведущей системе для того чтобы поддержать максимальное расстояние |
||||||
Электрические характеристики
Следующие электрические характеристики определены над порекомендованной оперативной средой если не указано иное.
| Параметр | Oint теста | Минута | Типичный | Макс | Блоки | Примечания | |
| Расход энергии | 12 | W | |||||
| Поставка настоящая | Icc | 3,63 | |||||
| Передатчик (каждая майна) | |||||||
| Сигнализировать тариф, каждая майна | TP1 | ± 26,5625 100 ppm | GBd | ||||
|
Дифференциальный допуск ввода напряжения pk-pk Рассогласование |
TP1a | 900 | mVpp | 1 | |||
| Дифференциальное прекращение | TP1 | 10 | % | ||||
| Дифференциальная потеря возвращения входного сигнала | TP1 |
IEEE 802.3-2015 Уравнение (83E-5) |
dB | ||||
| Дифференциал к единому режиму Потеря возвращения входного сигнала |
TP1 | IEEE 802.3-2015 Уравнение (83E-6) |
dB | ||||
| Усиленный модулем тест входного сигнала | TP1a | См. IEEE 802.3bs 120E.3.4.1 | 2 | ||||
|
Одно-законченное напряжение тока Ряд допуска (минута) |
TP1a | -0,4 до 3,3 | V | ||||
| Высота глаза близкого конца, дифференциал | TP1 | -350 | 2850 | mV | 3 | ||
| Приемник (каждая майна) | |||||||
| Высота глаза дальнего конца, дифференциал | TP4 | ± 53,125 100 ppm | GBd | ||||
|
Дифференциальный размах Напряжение тока выхода |
TP4 | 900 | mVpp | ||||
| Напряжение тока выхода единого режима (Vcm) | TP4 | 2850 | mV | ||||
|
Дифференциальное прекращение Рассогласование |
TP4 | 10 | % | ||||
|
Дифференциал вывел наружу возвращенная потеря
|
TP4 |
IEEE 802.3-2015 Уравнение (83E-2) |
|||||
|
Общее к дифференциальному режиму Потеря возвращения преобразования |
TP4 |
IEEE 802.3-2015 Уравнение (83E-3) |
|||||
|
Время перехода, 20% до 80%
|
TP4 | 9,5 | ps | ||||
|
Ширина маски симметрии глаза близкого конца (ESMW) |
TP4 | 0,265 | UI | ||||
| Высота глаза близкого конца, дифференциал | TP4 | 70 | mV | ||||
|
Ширина маски симметрии глаза дальнего конца (ESMW) |
TP4 | 0,2 | UI | ||||
| Высота глаза дальнего конца, дифференциал | TP4 | 30 | mV | ||||
| Коэффициент прекурсора ISI дальнего конца | TP4 | -4,5 | 2,5 | % | |||
| Напряжение тока выхода единого режима (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
Примечания: 1. С исключением к IEEE 802.3bs 120E.3.1.2 что картина PRBS31Q или взболтанные бездельничают. 2. BER встреч определили в IEEE 802.3bs 120E.1.1. 3. Напряжение тока единого режима DC произведенное хозяином. Спецификация включает влияния земного смещенного напряжения тока. |
|||||||
Оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блоки | Примечания |
| Передатчик | ||||||
| Разбивочная длина волны | L0 | 1264,5 | 1271 | 1277,5 | nm | |
| L1 | 1284,5 | 1291 | 1279,5 | nm | ||
| L2 | 1304,5 | 1311 | 1317,5 | nm | ||
| L3 | 1324,5 | 1331 | 1337,5 | nm | ||
| Тариф данных, каждая майна | ± 53,125 100 ppm | GBd | ||||
| Формат модуляции | PAM4 | |||||
| коэффициент подавления Сторон-режима | SMSR | 30 | dB | |||
| Средняя сила старта, каждая майна | PAVG | -2,8 | 4,0 | dBm | 1 | |
|
Наружная оптически амплитуда модуляции (OMAouter), каждая майна |
POMA | 0,2 | 4,2 | dBm | 2 | |
|
Сила старта в OMAouter минус TDECQ, каждой майне для ≥ 4.5dB ER для ER < 4=""> |
-1,2 -1,1 |
dB | ||||
|
Глаз Clouser передатчика и рассеивания для PAM4, каждая майна |
TDECQ | 3,9 | dB | |||
| TDECQ – 10*log10 (Ceq), каждая майна | 3,9 | dB | ||||
| Коэффициент вымирания | ER | 3,5 | dB | |||
|
Разница в силе старта между всеми 2 майнами (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Оптически допуск возвращенной потери | TOL | 15,6 | dB | |||
|
Средняя сила старта С передатчика, каждая майна |
Poff | -26 | dBm | |||
| Время перехода передатчика | 17 | ps | ||||
|
Средняя сила старта Передатчик, каждая майна |
Poff | -20 | dBm | |||
| Приемник | ||||||
| Разбивочная длина волны | L0 | 1264,5 | 1271 | 1277,5 | nm | |
| L1 | 1284,5 | 1291 | 1279,5 | nm | ||
| L2 | 1304,5 | 1311 | 1317,5 | nm | ||
| L3 | 1324,5 | 1331 | 1337,5 | nm | ||
| Тариф данных, каждая майна | ± 53,125 100 ppm | GBd | ||||
| Формат модуляции | PAM4 | |||||
| Порог повреждения, каждая майна | THd | 5 | dBm | 4 | ||
| Среднее получает силу, каждую майну | -9,1 | 4 | dBm | 5 | ||
| Получите силу (OMAouter), каждую майну | 4,2 | dBm | ||||
|
Разница в силе приемника между всеми 2 майнами (OMAouter) |
4,6 | dBm | ||||
|
Чувствительность приемника (OMAouter), каждая майна |
SEN |
Уравнение (1) |
dBm | 6 | ||
| Усиленная чувствительность приемника | SRS | -4,1 | dBm | 7 | ||
| Отражение приемника | RR | -26 | dB | |||
| ЛОС утверждает | LOSA | -20 | dBm | |||
| ЛОС Де-утверждает | LOSD | -12,1 | dBm | |||
| Гистерезис ЛОС | LOSH | 0,5 | dB | |||
| Усиленные условия для чувствительности приемника стресса (примечания 7) | ||||||
|
Усиленное закрытие глаза для PAM4 (SECQ), Майна под тестом |
3,9 | dB | ||||
| SECQ – 10*log10 (Ceq), тест nder майны | 3,9 | dB | ||||
| OMAouter каждой майны агрессора | 0,5 | dBm | ||||
|
Примечания: 1. Средняя сила старта, каждая майна (минута) информативна и не основная индикаторы силы сигнала. Передатчик с силой старта под этим значением не может быть уступчив; однако, значение над этим не обеспечивает соответствие. 2. Даже если TDECQ < 1=""> 3. Ceq коэффициент определенный в статье 121.8.5.3 которая определяет порог повреждения формата PAM4 модуляции повышения шума выравнивателя ссылки, каждой майне THd 5.0dBm IEEE Std 802.3-2018. 4. Среднее получает силу, каждая майна (минута) информативна и не основная индикаторы силы сигнала. Полученная сила под этим значением не может быть уступчива; однако, значение над этим не обеспечивает соответствие. 5. Приемник будет допустить, без повреждения, непрерывное подвержение к оптически входному сигналу имея этот уровень средней мощности. 6. Чувствительность приемника (OMAouter), каждая майна (максимальная) информативна и определена для передатчика со значением dB до 3,9 SECQ. Она должна встретить уравнение (1), которое проиллюстрировано в диаграмме 4. 7. Измеренный с сигналом теста прилегания на TP3 для равного BER к 2.4x10-4. 8. Эти условия испытаний для измерять усиленную чувствительность приемника. Они нет характеристик приемника. |
||||||
Следующие цифровые диагностические характеристики определены над нормальными эксплуатационными режимами если не указано иное.
| Параметр | Символ | Минута | Макс | Блоки | Примечания |
| Абсолютная ошибка монитора температуры | DMI_Temp | -3 | 3 | degC | Над работать диапазон температур |
| Абсолютная ошибка монитора подачи напряжения | DMI _VCC | -0,1 | 0,1 | V | Над полный работать ряд |
| Абсолютная ошибка монитора силы канала RX | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Монитор тока смещения канала | DMI_Ibias_Ch | -10% | 10% | мамы | |
| Абсолютная ошибка монитора силы канала TX | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Примечания: 1. Сбор к точности измерения различных волокон, смогло быть точность итога дополнительного +/--1 зыбкость dB, или +/- dB 3. |
|||||
