Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-PP2531L10-CD

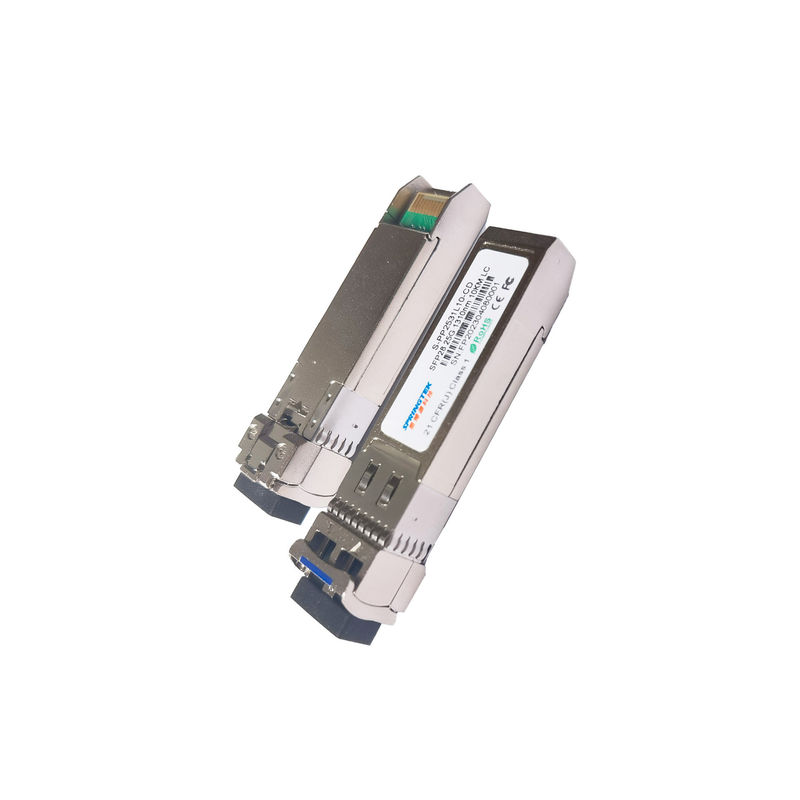

OEM CISCO 25G SFP + приемопередатчик оптического волокна 1310nm 10KM для SMF SFP28-10G-LR
Упорядочение информации
| Номер детали | Характер продукции |
| S-PP2531L10-CD | SFP28, 25.78Gbps, 1310nm, LC, SMF, 10km, 0ºC~+70ºC, с DDM |
Описание
Приемопередатчик Springtek SFP28 конструирован для того чтобы передать и получить оптически данные над стекловолокном одиночного режима на длина связи 10km.
Интерфейс модуля SFP28 10km электрический уступчив к электротехническим условиям SFI. Импеданс входного сигнала передатчика и выхода приемника 100 омов дифференциальн. Соединенные телевизионные строки с данными телетекста внутренне AC. Модуль обеспечивает дифференциальное прекращение и уменьшает дифференциал к преобразованию единого режима для качественного прекращения сигнала и низкого EMI.
Особенности
Интерфейс LC двухшпиндельный оптически
передатчик 1310nm DFB, приемник PIN
Применимый для соединения 10km SMF
Цельнометаллическое снабжение жилищем для главного представления EMI
Одиночное электропитание 3.3V
максимальный расход энергии 1.5W
Рентабельное решение SFP+, включает более высокий порт
плотности и большая ширина полосы частот
Работая температура случая: 0 к +70°C
Совместимый с RoHS
Применения
eCPRI&CPRI
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | +70 | °C | |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Поставка настоящая | Icc | 600 | мамы | ||
| Тариф данных | BR | - | 25,78 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Дифференциальное качание ввода напряжения | VIN | 200 | - | 900 | mV |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω |
| Напряжение тока отключения передатчика | VDIS | 2,0 | - | VCC +0,3 | V |
| Передатчик включает напряжение тока | VEN | 0 | - | 0,8 | V |
| Максимум логики TFAULT | VTFH | 2,4 | - | VCC | V |
| Низкий уровень логики TFAULT | VTFL | VEE | - | VEE +0,4 | V |
| Характеристики приемника электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 850 | mV |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω |
| ЛОС утверждает напряжение тока | VLOSA | 2,4 | - | VCC | V |
| ЛОС Де-утверждает напряжение тока | VLOSD | VEE | - | VEE +0,4 | V |
Оптически и электрические характеристики
| Характеристики передатчика электрические | ||||||||||
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Примечание | ||||
| Разбивочный диапазон длины волны | λ | 1295 | 1310 | 1325 | nm | |||||
| Спектральное Width@-20dB | Δλ | - | - | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | - | - | dB | |||||
| Сила старта оптически | Pout | -7 | - | 2 | dBm | 1 | ||||
| Оптически амплитуда модуляции | OMA | -4 | - | 2,2 | dBm | |||||
| Сила старта в OMA-TDP | -5 | dB | ||||||||
| Штраф рассеивания передатчика | TDP | - | - | 2,7 | dB | |||||
| Средняя сила старта передатчика | -20 | dBm | ||||||||
| Коэффициент вымирания | ER | 3 | - | - | dB | |||||
| Относительный шум интенсивности | RIN | - | - | -130 | dB/Hz | |||||
| Диаграмма глаза | Исполняет с масками глаза IEEE802.3cc фильтрованный | |||||||||
| Характеристики приемника электрические | ||||||||||
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Примечание | ||||
| Работая центральная длина волны | λ | 1295 | 1310 | 1325 | nm | |||||
| Unstressed чувствительность приемника OMA | Сенатор | - | - | -12 | dBm | 2 | ||||
| Максимальная сила OMA приемника | - | - | 2,2 | dBm | ||||||
| Отражение приемника | RFL | - | - | -26 | dB | |||||
| ЛОС утверждает | LOSA | -30 | - | - | dBm | |||||
| ЛОС Де-утверждает | LOSD | - | - | -14 | dBm | |||||
| Гистерезис ЛОС | LOSH | 0,5 | - | - | dB | |||||
| Примечание: | ||||||||||
|
1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3cc. 2. Измеренный с 231-1 PRBS@25.78125Gbps, BER<5e-5> |
||||||||||
