Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QD4A85M01-CD-8

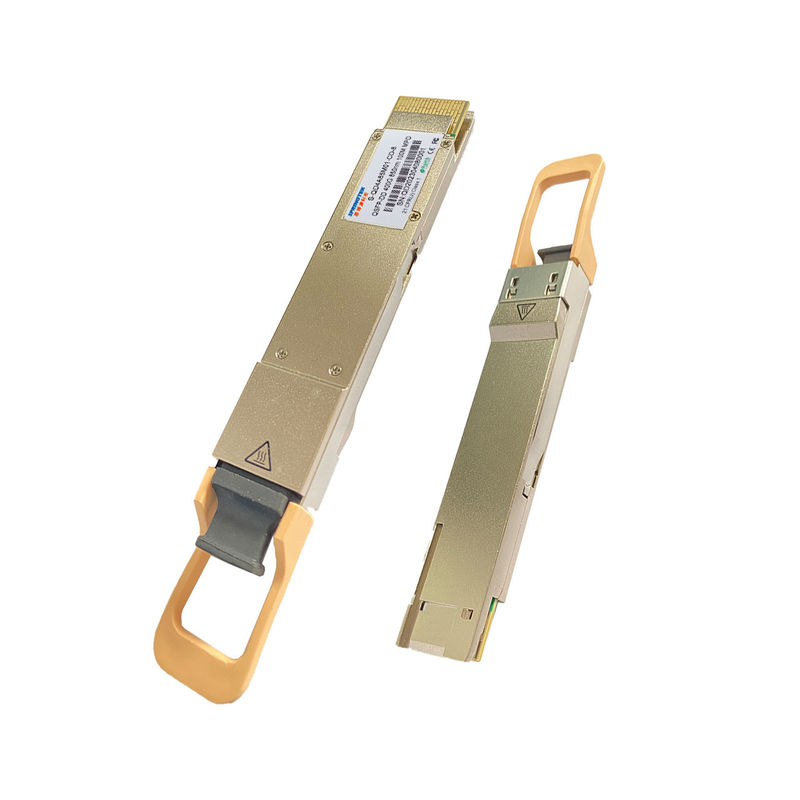

Приемопередатчик можжевельника совместимый QSFP-DD SR8 100M 400GMPO/MTP 850nm оптически
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
Упорядочение информации
| Номер детали | Характер продукции |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, с DDM |
Описание
Модуль Springtek 400Gb/s QSFP-DD SR8 оптически. Он обеспечивает увеличенные гаван сбережения плотности и общей стоимости системы. Модуль QSFP-DD дуплексный оптически предлагает независимого 8 для того чтобы передать и получить каналы, каждое способное на деятельности 53.125Gb/s для тарифа итоговых данных 400Gb/s на 100 метрах многорежимного волокна OM3.
Кабель стекловолокна с соединителем MTP/MPO-16 можно заткнуть в штепсельную розетку модуля QSFP-DD SR8. Свойственное выравнивание обеспечено обводными штифтами внутри штепсельной розетки. Кабель обычно нельзя переплетать для свойственного канала для того чтобы направить выравнивание. Электрическое соединение достигано до тип соединитель края QSFP-DD MSA-уступчивый.
Центральные длины волны всех 8 параллельных майн 850nm. Он содержит оптически соединитель MPO-16 для оптически интерфейса и контактный разъем 60 для электрического интерфейса. Необходим, что поддерживает хозяин FEC передачу многорежимного волокна OM3 до 70m.
Продукт S-QD4A85M01-CD-8 конструирован с форм-фактором, оптически/электрическим соединением и цифровым диагностическим интерфейсом согласно типу 2 согласования Мульти-источника QSFP-DD (MSA). Он был конструирован для того чтобы соотвествовать самые жесткие внешние эксплуатационные режимы включая температуру, влажность и взаимодействие EMI.
Особенности
Применения
Абсолютный максимум оценок
Оно имеет быть замеченным что деятельность свыше любого индивидуального абсолютного максимума оценок могла причинить постоянное повреждение к этому модулю.
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 3,6 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Работая температура случая | К | 0 | 70 | °C | |
| Относительная влажность (не-конденсация) | RH | 0 | 85 | % |
Порекомендованные эксплуатационные режимы и требования к электропитания
| Параметр | Символ | Минута | Типичный | Макс | Блоки | Примечания |
| Работая температура случая | ВЕРХНЯЯ ЧАСТЬ | 0 | 70 | degC | ||
| Напряжение тока электропитания | VCC | 3,135 | 3,3 | 3,465 | V | |
| Тариф данных, каждая майна | 26,5625 | GBd | PAM4 | |||
| Точность тарифа данных | -100 | 100 | ppm | |||
| Пре--FEC коэффициент сдержанной ошибки | 2.4x10-4 | |||||
| Пост--FEC коэффициент сдержанной ошибки | 1x10-12 | 1 | ||||
| Расстояние связи с OM3 | D | 0,5 | 100 | m | 2 |
Примечания:
1. FEC обеспечило ведущей системой.
2. Необходимо требовало на ведущей системе для того чтобы поддержать максимальное расстояние.
Электрические характеристики
Следующие электрические характеристики определены над порекомендованной оперативной средой если не указано иное.
| Параметр | Тестовая точка | Минута | Типичный | Макс | Блоки | Примечания |
| Расход энергии | 12 | W | ||||
| Поставка настоящая | Icc | 3,63 | ||||
| Передатчик (каждая майна) | ||||||
| Сигнализировать тариф, каждая майна | TP1 | ± 26,5625 100 ppm | GBd | |||
|
Дифференциальный ввод напряжения pk-pk Рассогласование допуска |
TP1a | 900 | mVpp | 1 | ||
| Дифференциальное прекращение | TP1 | 10 | % | |||
| Дифференциальная потеря возвращения входного сигнала | TP1 |
IEEE 802.3-2015 Уравнение (83E-5) |
dB | |||
| Дифференциал к единому режиму Потеря возвращения входного сигнала |
TP1 | IEEE 802.3-2015 Уравнение (83E-6) |
dB | |||
| Время перехода, 20% до 80% | TP4 | 9,5 | ps | |||
|
Ширина маски симметрии глаза близкого конца (ESMW) |
TP4 | 0,265 | UI | |||
| Высота глаза близкого конца, дифференциал | TP4 | 70 | mV | |||
|
Ширина маски симметрии глаза дальнего конца (ESMW) |
TP4 | 0,2 | UI | |||
| Высота глаза дальнего конца, дифференциал | TP4 | 30 | mV | |||
| Коэффициент прекурсора ISI дальнего конца | TP4 | -4,5 | 2,5 | % | ||
| Напряжение тока выхода единого режима (Vcm) | TP4 | -350 | 2850 | mV | 3 | |
Примечания:
1. С исключением к IEEE 802.3bs 120E.3.1.2 что картина PRBS31Q или взболтанные бездельничают.
2. BER встреч определили в IEEE 802.3bs 120E.1.1.
3. Напряжение тока единого режима DC произведенное хозяином. Спецификация включает влияния земного смещенного напряжения тока.
Оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блоки | Примечания |
| Передатчик | ||||||
| Разбивочная длина волны | λC | 840 | 850 | 860 | nm | |
| Тариф данных, каждая майна | ± 26,5625 100 ppm | GBd | ||||
| Формат модуляции | PAM4 | |||||
| Ширина RMS спектральная | ∆λrms | 0,6 | nm | Модулированный | ||
| Средняя сила старта, каждая майна | PAVG | -6,5 | 4 | dBm | 1 | |
|
Наружная оптически модуляция Амплитуда (OMAouter), каждая майна |
POMA | -4,5 | 3 | dBm | 2 | |
|
Сила старта в минусе OMAouter TDECQ, каждая майна |
-5,9 | dB | ||||
|
Передатчик и рассеивание Глаз Clouser для PAM4, каждой майны |
TDECQ | 4,5 | dB | |||
| Коэффициент вымирания | ER | 3 | dB | |||
| Оптически допуск возвращенной потери | TOL | 12 | dB | |||
|
Средняя сила старта С передатчика, каждая майна |
Poff | -30 | dBm | |||
| Обведенный поток |
≥ 86% на μm 19 ≤ 30% на μm 4,5 |
|||||
| Приемник | ||||||
| Разбивочная длина волны | λC | 840 | 850 | 860 | nm | |
| Тариф данных, каждая майна | ± 26,5625 100 ppm | GBd | ||||
| Формат модуляции | PAM4 | |||||
| Порог повреждения, каждая майна | THd | 5 | dBm | 3 | ||
| Среднее получает силу, каждую майну | -7,9 | 4 | dBm | 4 | ||
| Получите силу (OMAouter), каждую майну | 3 | dBm | ||||
| Чувствительность приемника | SEN | -6,5 | dBm | 5 | ||
| (OMAouter), каждая майна | ||||||
| Усиленная чувствительность приемника (OMAouter), каждая майна | SRS | -3 | dBm | 6 | ||
| Отражение приемника | RR | -12 | dB | |||
| ЛОС утверждает | LOSA | -30 | dBm | |||
| ЛОС Де-утверждает | LOSD | -12 | dBm | |||
| Гистерезис ЛОС | LOSH | 0,5 | dB | |||
| Усиленные условия для чувствительности приемника стресса (примечания 7) | ||||||
| Усиленное закрытие глаза для PAM4 (SECQ), майна под тестом |
4 | dB | ||||
| OMAouter каждой майны агрессора | 3 | dBm | ||||
Примечания:
1. Средняя сила старта, каждая майна (минута) информативна и не основная индикаторы силы сигнала. Передатчик с силой старта под этим значением не может быть уступчив; однако, значение над этим не обеспечивает соответствие.
2. Даже если TDECQ < 1="" dB="">
3. Приемник будет допустить, без повреждения, непрерывное подвержение к оптически входному сигналу имея этот уровень средней мощности.
4. Среднее получает силу, каждая майна (минута) информативна и не основная индикаторы силы сигнала. Полученная сила под этим значением не может быть уступчива; однако, значение над этим не обеспечивает соответствие.
5. Чувствительность OMAouter приемника, каждая майна (максимальная) информативна и определена для BER 2.4x10-4.
6. Измеренный с сигналом теста прилегания на входном сигнале приемника для BER 2.4x10-4.
7. Эти условия испытаний для измерять усиленную чувствительность приемника. Они нет характеристик приемника.
Функции цифров диагностические
Следующие цифровые диагностические характеристики определены над нормальными эксплуатационными режимами если не указано иное.
| Параметр | Символ | Минута | Макс | Блоки | Примечания |
| Абсолютная ошибка монитора температуры | DMI_Temp | -3 | 3 | degC | Над работать диапазон температур |
| Абсолютная ошибка монитора подачи напряжения | DMI _VCC | -0,1 | 0,1 | V | Над полный работать ряд |
|
Абсолют монитора силы канала RX ошибка |
DMI_RX_Ch | -2 | 2 | dB | 1 |
| Монитор тока смещения канала | DMI_Ibias_Ch | -10% | 10% | мамы | |
|
Абсолют монитора силы канала TX ошибка |
DMI_TX_Ch | -2 | 2 | dB | 1 |
Примечания:
1. Сбор к точности измерения различных волокон, смогло быть точность итога дополнительного +/--1 зыбкость dB, или +/- dB 3.
