Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-XB1032L40-CD

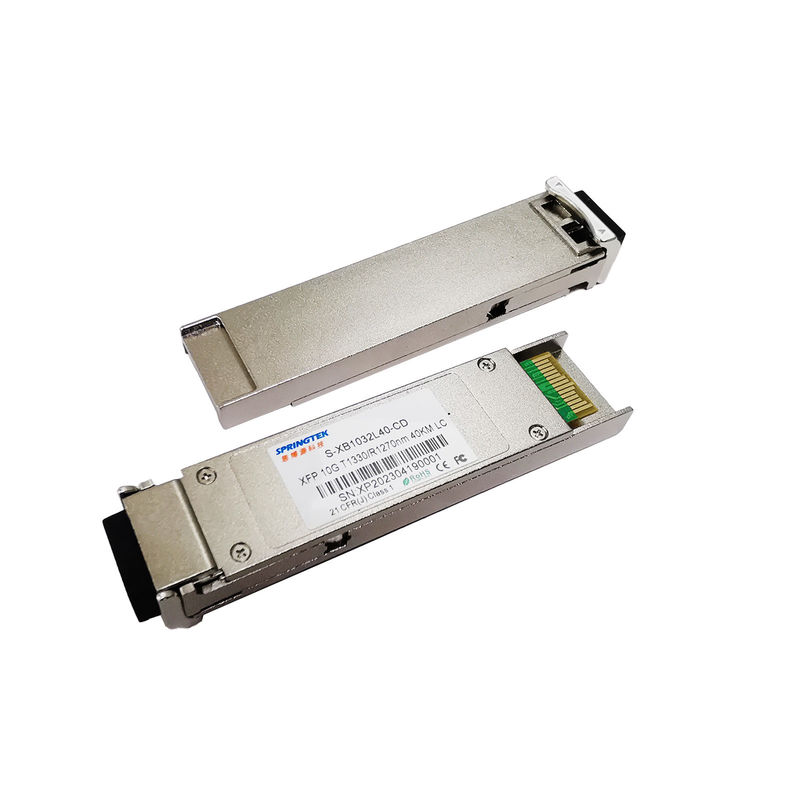

Модули приемопередатчика 10Gbase BX XFP LC волокна XFP 10G BIDI 40KM 1330nm 1270nm одиночные оптически
Упорядочение информации
| Номер детали | Характер продукции |
|
S-XB1032L40-CD |
BIDI, XFP, 10Gbps, Tx1330/Rx1270nm, SM, 40km, LC 0ºC~+70ºC, с DDM |
Описание
Модуль Springtek XFP+ BIDI уступчив с согласованием Мульти-источника небольшого форм-фактора 10G Pluggable (XFP) (MSA), поддерживающ скорость обработки данных 9.953~11.1Gbps, и дальность передачи до 40km на SMF.
Модуль приемопередатчика состоит из передатчика с лазером 1330nm DFB и приемника с фотодиодом PIN. Передатчик и приемник отдельны внутри широкий диапазон температур и предлагают оптимальное тепловыделение и превосходные электромагнитные плотности защищать таким образом позволяя высокие гаван для систем 10GbE.
Особенности
Применения
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4,5 | V | |
| Диапазон температур хранения | Ts | -40 | +85 | °C | |
| Относительная влажность - работающ | RHO | 5 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | +70 | °C | |
| Напряжение тока электропитания | Vcc | 3,135 | 3,30 | 3,465 | V |
| Поставка настоящая | Icc | 500 | мамы | ||
| Тариф данных | BR | 9,953 | 11,1 | Gbps |
Оптически и электрические характеристики
| Характеристики передатчика электрические | |||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | |
| Длина волны центра | λc | 1320 | 1330 | 1340 | nm | ||
| Спектральная ширина (- 20dB) | Δλ | 1 | nm | ||||
| Коэффициент подавления Сторон-режима | SMSR | 30 | dB | ||||
| Сила средней выработки | Pout | -1 | +5 | dBm | 1 | ||
| Коэффициент вымирания | ER | 3,5 | dB | ||||
| Дифференциал качания ввода данных | VIN | 180 | 950 | mV | 2 | ||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | ||
| Отключение TX | Отключение | 2,0 | Vcc | V | |||
| Позвольте | 0 | 0,8 | V | ||||
| Характеристики приемника электрические | |||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания | |
| Длина волны центра | λc | 1260 | 1270 | 1280 | nm | ||
| Чувствительность приемника | -15 | dBm | 3 | ||||
| Перегрузка приемника | 0,5 | dBm | 3 | ||||
| ЛОС Де-утверждает | LOSD | -16 | dBm | ||||
| ЛОС утверждает | LOSA | -26 | dBm | ||||
| Гистерезис ЛОС | 0,5 | 4 | dB | ||||
| Дифференциал качания вывода данных | Vout | 400 | 600 | 800 | mV | 2 | |
| ЛОС | Высокий | 2,0 | Vcc | V | |||
| Низкий уровень | 0,8 | V | |||||
| Примечания | |||||||
|
1. Оптически сила запущена в SMF. 2. Внутренне AC-соединенный. 3. Измеренный с телевизионной испытательной таблицей @9953Mbps PRBS 231 до 1, BER ≤1×10-12. |
|||||||
