Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-XB1032L60-CD

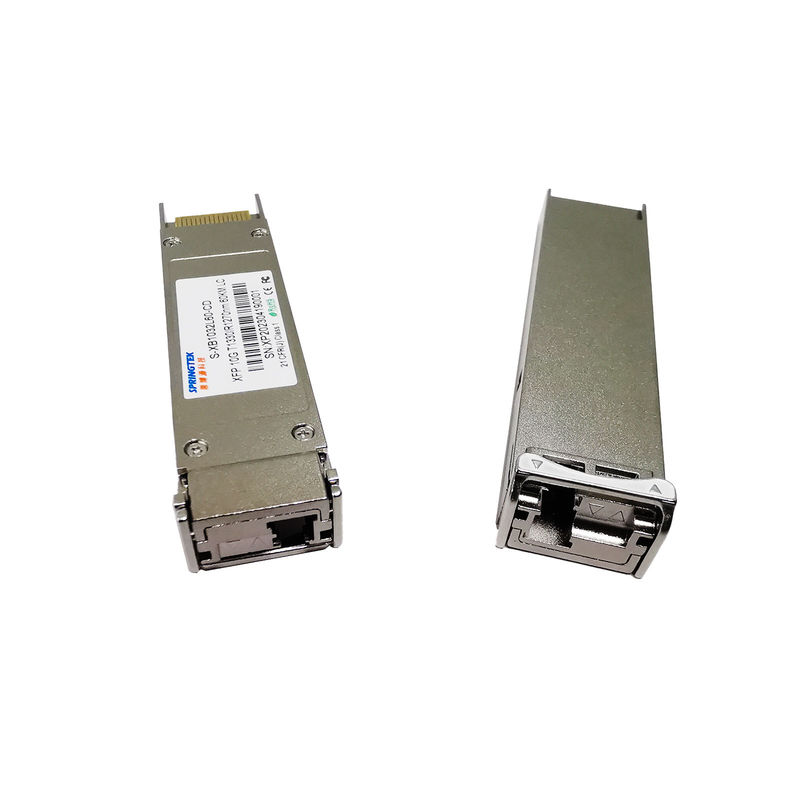

BIDI 60km Tx1330nm/Rx1270nm Одноволоконный 10G XFP приемник SM LC DDM
Информация о заказах
| Номер части | Описание продукта |
|
S-XB1032L60-CD |
BIDI,XFP, 10Gbps, Tx1330/Rx1270nm, SM, 60km, LC 0oC~+70oC, с DDM |
Описание
Модуль Springtek XFP+ BIDI совместим с соглашением 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), поддерживающим скорость передачи данных 9,953 ~ 11,1 Гбит / с.и расстояние передачи до 60 км по SMF.
Модуль приемопередатчика состоит из передатчика с лазером DFB 1330 нм и приемника с фотодиодом APD.Передатчик и приемник разделены в широком диапазоне температур и обеспечивают оптимальное рассеивание тепла и отличную электромагнитную защиту, что позволяет иметь высокую плотность портов для систем 10GbE.
Особенности
Заявления
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение питания | Vcc | -Нет.5 | 4.5 | V | |
| Диапазон температуры хранения | Тс | -40 | +85 | °C | |
| Относительная влажность - рабочая | RHО | 5 | 85 | % |
Рекомендуемые условия эксплуатации
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Диапазон температуры работы | Tc | 0 | +70 | °C | |
| Напряжение питания | Vcc | 3.135 | 3.30 | 3.465 | V |
| Ток подачи | Я...cc | 500 | mA | ||
| Коэффициент данных | BR | 9.953 | 11.1 | Гбит/с |
Оптические и электрические характеристики
| Электрические характеристики передатчика | |||||||
| Параметр | Символ | Минуты | Типичный | Макс | Единица | Примечания | |
| Центральная длина волны | λc | 1320 | 1330 | 1340 | nm | ||
| Спектральная ширина ((-20 дБ) | Δλ | 1 | nm | ||||
| Соотношение подавления в боковом режиме | SMSR | 30 | ДБ | ||||
| Средняя выходная мощность | ПВыйти. | + 1 | +6 | dBm | 1 | ||
| Соотношение вымирания | Скорая помощь | 3.5 | ДБ | ||||
| Дифференциал колебания ввода данных | VIN | 180 | 950 | mV | 2 | ||
| Дифференциальная импеданс входа | ZIN | 90 | 100 | 110 | Ω | ||
| Отключить TX | Отключить | 2.0 | Vcc | V | |||
| Включить | 0 | 0.8 | V | ||||
| Электрические характеристики приемника | |||||||
| Параметр | Символ | Минуты | Тип | Макс | Единица | Примечания | |
| Центральная длина волны | λc | 1260 | 1270 | 1280 | nm | ||
| Чувствительность приемника | - 20 | dBm | 3 | ||||
| Перегрузка приемника | - Восемь.0 | dBm | 3 | ||||
| Счетная стоимость | СОD | - 21 | dBm | ||||
| Указывают на потерю | СОА. | -35 | dBm | ||||
| Гистереза LOS | 0.5 | 4 | ДБ | ||||
| Дифференциал колебания выхода данных | VВыйти. | 400 | 600 | 800 | mV | 2 | |
| СО | Высокий | 2.0 | Vcc | V | |||
| Низкий | 0.8 | V | |||||
| Примечания | |||||||
|
1Оптическая мощность запускается в SMF. 2- Внутреннее кондиционирование. 3Измеряется с помощью PRBS 231-1 модель испытания @9953Mbps, BER ≤1×10- 12. |
|||||||
