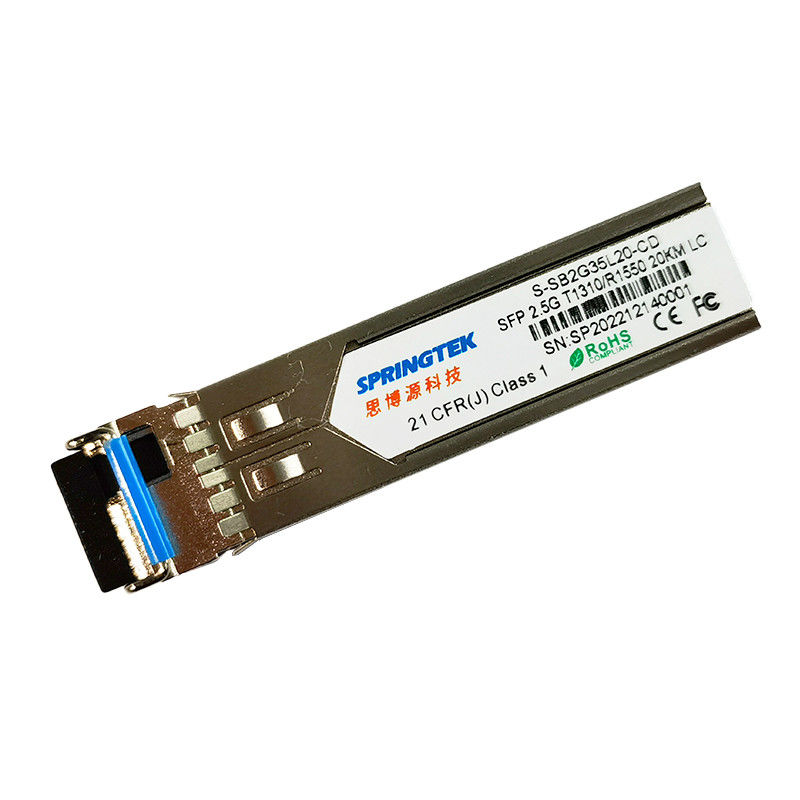

Приемопередатчик Modulee LC 2.5G T1310/R1550nm OEM SFP BIDI 20km совместимый оптически с DDM
Упорядочение информации
| Номер детали | Характер продукции |
| S-SB2G35L20-CD | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20km, LC, 0ºC~+70ºC, с DDM |
| S-SB2G35L20-ID | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20km, LC, -40ºC~+85ºC, с DDM |
Описание
Приемопередатчики Springtek SFP высокая эффективность, рентабельные модули поддерживая тариф данных 2.5Gbps и дальности передачи 20km с SMF.
Приемопередатчик состоит из 3 разделов: передатчик лазера DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Приемопередатчики совместимы с согласованием Мульти-источника SFP и цифровыми функциями диагностик SFF-8472.
Особенности
Применения
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - работающ | RHO | 5 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Поставка настоящая | Icc | - | - | 300 | мамы |
| Тариф данных | BR | - | 2,5 | - | Gbps |
Оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | |
| Передатчик | |||||||
| Длина волны центра | λc | 1260 | 1310 | 1360 | nm | ||
| Спектральная ширина (- 20dB) | Δλ | 1 | nm | ||||
| Коэффициент подавления Сторон-режима | SMSR | 30 | dB | ||||
| Сила средней выработки | Pout | -5 | 0 | dBm | 1 | ||
| Коэффициент вымирания | ER | 9,0 | dB | ||||
| Дифференциал качания ввода данных | VIN | 180 | 1200 | mV | 2 | ||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | ||
| Отключение TX | Отключение | 2,0 | Vcc | V | |||
| Позвольте | 0 | 0,8 | V | ||||
| Недостаток TX | Недостаток | 2,0 | Vcc | V | |||
| Нормальный | 0 | 0,8 | V | ||||
| Приемник | |||||||
| Длина волны центра | λc | 1530 | 1550 | 1570 | nm | ||
| Чувствительность приемника | -18 | dBm | 3 | ||||
| Перегрузка приемника | -1 | dBm | 3 | ||||
| ЛОС Де-утверждает | LOSD | -20 | dBm | ||||
| ЛОС утверждает | LOSA | -35 | dBm | ||||
| Гистерезис ЛОС | 0,5 | 4 | dB | ||||
| Дифференциал качания вывода данных | Vout | 600 | 800 | 1000 | mV | 4 | |
| ЛОС | Высокий | 2,0 | Vcc | V | |||
| Низкий уровень | 0,8 | V | |||||
|
Примечания: 1. Оптически сила запущена в SMF. 2. Внутренне AC-соединенный и прекращенный входной сигнал PECL. 3. Измеренный с телевизионной испытательной таблицей @2488Mbps PRBS 223 до 1, BER ≤1×10-12. 4. Внутренне AC-соединенный. |
|||||||
Приурочивать и электрический
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Отключение Tx отрицает время | t_on | 1 | госпожа | ||
| Отключение Tx утверждает время | t_off | 10 | µs | ||
| Время выступить с инициативой, включая возврат недостатка Tx | t_init | 300 | госпожа | ||
| Недостаток Tx утверждает время | t_fault | 100 | µs | ||
| Отключение Tx, который нужно переустановить | t_reset | 10 | µs | ||
| ЛОС утверждает время | t_loss_on | 100 | µs | ||
| ЛОС Де-утверждает время | t_loss_off | 100 | µs | ||
| Серийный ход часов ID | f_serial_clock | 100 | 400 | КГц | |
| MOD_DEF (0:2) высотой с | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - низкий уровень | VL | 0,8 | V |
Диагностики
| Параметр | Ряд | Блок | Точность | Тарировка |
| Температура | 0 до +70 | °C | ±3°C | Внутренний |
| -20 до +80 | ||||
| -40 до +85 | ||||
| Напряжение тока | 3,0 до 3,6 | V | ±3% | Внутренний |
| Ток смещения | 0 до 100 | мамы | ±10% | Внутренний |
| Сила TX | -5 до 0 | dBm | ±3dB | Внутренний |
| Сила RX | -23 до -1 | dBm | ±3dB | Внутренний |
