Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-FP1031L2K-CD

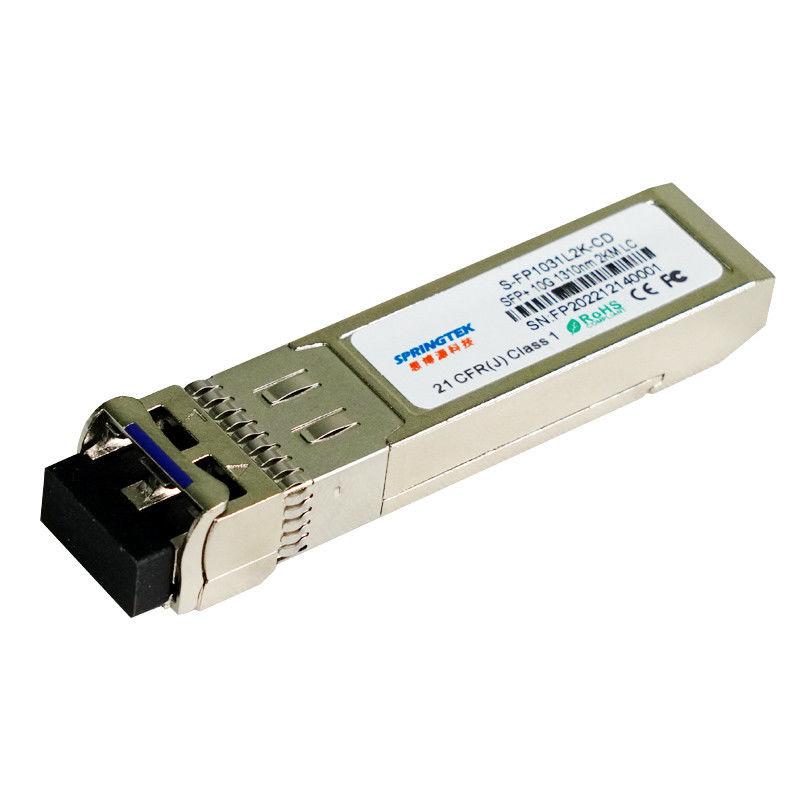

модуль приемопередатчика 10Gbps 1310nm 1,4kmSFP+ оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-FP1031L2K-CD | SFP+, 10.3125Gbps, 1310nm, SM, 1.4km, 0ºC~+70ºC, с DDM |
| S-FP1031L2K-ID | SFP+, 10.3125Gbps, 1310nm, SM, 1.4km, -40ºC~+85ºC, с DDM |
Описание
Приемопередатчик Springtek 1310nm FP 10Gbps SFP+ конструирован для того чтобы передать и получить оптически данные над стекловолокном одиночного режима на длина связи 10km.
Интерфейс модуля SFP+ 1.4km электрический уступчив к электротехническим условиям SFI. Импеданс входного сигнала передатчика и выхода приемника 100 омов дифференциальн. Соединенные телевизионные строки с данными телетекста внутренне AC. Модуль обеспечивает дифференциальное прекращение и уменьшает дифференциал к преобразованию единого режима для качественного прекращения сигнала и низкого EMI.
Особенности
Интерфейс LC двухшпиндельный оптически
передатчик 1310nm FP, приемник PIN
Потребление низкой мощности
Применимый для соединения 1.4km SMF
Цельнометаллическое снабжение жилищем для главного представления EMI
Предварительные микропрограммные обеспечения позволяют шифрованию системы клиента
Информация, который нужно хранить в приемопередатчике
Рентабельное решение SFP+, включает более высокие плотности порта и большую ширину полосы частот
Рабочая температура: 0 к +70°C -40 к +85°C
RoHS уступчивое (неэтилированный)
Применения
Другие оптически связи
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Поставка настоящая | Icc | - | - | 300 | мамы |
| Тариф данных | BR | - | 10,3125 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Дифференциальное качание ввода напряжения | VIN | 180 | - | 700 | mV |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω |
| Напряжение тока отключения передатчика | VDIS | 2,0 | - | VCC +0,3 | V |
| Передатчик включает напряжение тока | VEN | 0 | - | 0,8 | V |
| Максимум логики TFAULT | VTFH | 2,4 | - | VCC | V |
| Низкий уровень логики TFAULT | VTFL | VEE | - | VEE +0,4 | V |
| Характеристики приемника электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 850 | mV |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω |
| ЛОС утверждает напряжение тока | VLOSA | 2,4 | - | VCC | V |
| ЛОС Де-утверждает напряжение тока | VLOSD | VEE | - | VEE +0,4 | V |
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания | ||
| Характеристики передатчика | ||||||||
| Тип лазера | FP | |||||||
| Разбивочный диапазон длины волны | λ | 1260 | 1310 | 1355 | nm | |||
| Спектральная ширина RMS | Δλ | - | - | 4 | nm | |||
| Бортовой коэффициент подавления режима | SMSR | 30 | - | - | dB | |||
| Сила старта оптически | Pout | -8,2 | - | 0,5 | dBm | 1 | ||
| Коэффициент вымирания | ER | 3,5 | - | - | dB | |||
| Относительный шум интенсивности | RIN | - | - | -128 | dB/Hz | |||
| Диаграмма глаза | Исполняет с масками глаза IEEE802.3ae фильтрованный | |||||||
| Характеристики приемника | ||||||||
| Тип приемника | PIN | |||||||
| Работая центральная длина волны | λ | 1260 | - | 1610 | nm | |||
| Чувствительность приемника | Сенатор | - | - | -14,4 | dBm | 2 | ||
| Перегрузка приемника | PSAT | 0,5 | - | - | dBm | |||
| Отражение приемника | RFL | - | - | -12 | dB | |||
| ЛОС утверждает | LOSA | -30 | - | - | dBm | |||
| ЛОС Де-утверждает | LOSD | - | - | -17 | dBm | |||
| Гистерезис ЛОС | LOSH | 0,5 | 3 | 5 | dB | |||
| Примечания | ||||||||
|
1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3ae. 2. Измеренный с 231 до 1 PRBS@10.3125Gbps, BER-12<10> |
||||||||
