Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-FP1055L40-CD

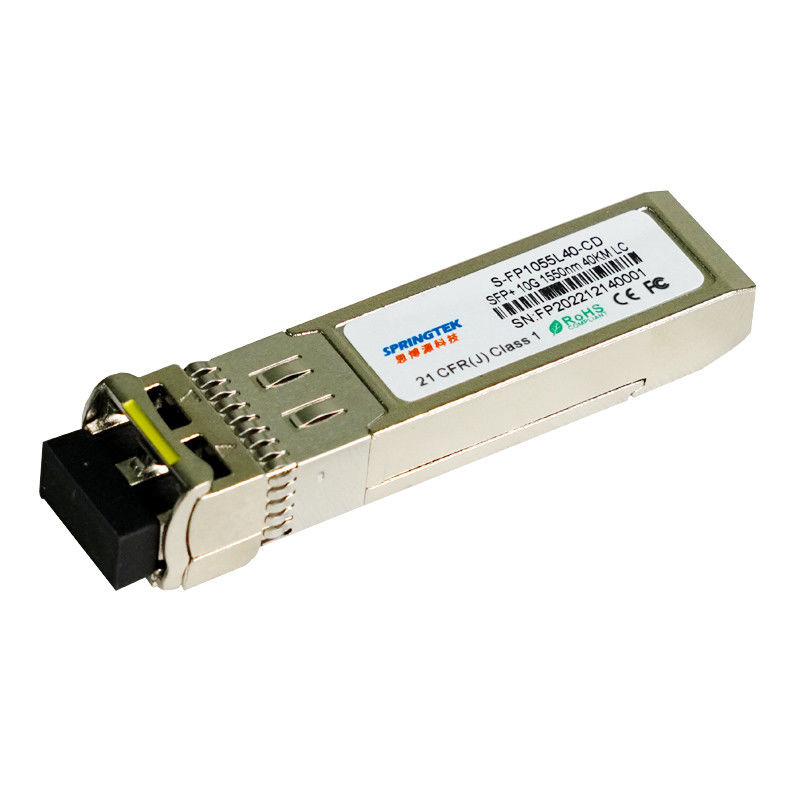

модуль приемопередатчика 10Gbps 1550 nm 40kmSFP+ оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-FP1055L40-CD | SFP+, 10.3125Gbps, 1550nm, SM, 40km, 0ºC~+70ºC, с DDM |
Описание
Springtek 1550nm охладило приемопередатчик EML 10Gbps SFP+ конструировано для того чтобы передать и получить оптически данные в связях локальных сетей 10G над стекловолокном до 40km одиночного режима.
Интерфейс модуля Springtek 1550nm 40km SFP+ электрический уступчив к электротехническим условиям SFI. Импеданс входного сигнала передатчика и выхода приемника 100 омов дифференциальн. Соединенные телевизионные строки с данными телетекста внутренне AC. Модуль обеспечивает дифференциальное прекращение и уменьшает дифференциал к преобразованию единого режима для качественного прекращения сигнала и низкого EMI.
Особенности
Интерфейс LC двухшпиндельный оптически
1550nm охладило передатчик EML, приемник PIN
1.2G к битовым скоростям 11.3G
Потребление низкой мощности<1>
Длина до 40km SMF
Цельнометаллическое снабжение жилищем для главного представления EMI
Рентабельное решение SFP+, включает более высокие плотности порта и большую ширину полосы частот
Рабочая температура: 0 к +70°C
RoHS уступчивое (неэтилированный)
Применения
CPRI
Другие оптически связи
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -0 | 70 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 5 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,135 | 3,30 | 3,465 | V |
| Поставка настоящая | Icc | - | - | 450 | мамы |
| Тариф данных | BR | - | 10,3125 | 11,3 | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Дифференциальное качание ввода напряжения | VIN | 180 | 850 | mV | |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω |
| Напряжение тока отключения передатчика | VDIS | 2,0 | - | VCC +0,3 | V |
| Передатчик включает напряжение тока | VEN | 0 | - | 0,8 | V |
| Максимум логики TFAULT | VTFH | 2,0 | - | VCC | V |
| Низкий уровень логики TFAULT | VTFL | 0 | - | 0,8 | V |
| Характеристики приемника электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 850 | mV |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω |
| ЛОС утверждает напряжение тока | VLOSA | 2,4 | - | VCC | V |
| ЛОС Де-утверждает напряжение тока | VLOSD | VEE | - | VEE +0,4 | V |
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Характеристики передатчика | ||||||
| Тип лазера | EML | |||||
| Разбивочный диапазон длины волны | λ | 1530 | 1550 | 1565 | nm | |
| Бортовой коэффициент подавления режима | SMSR | 30 | - | - | dB | |
| Сила старта оптически | Pout | -2 | - | +4 | dBm | 1 |
| Оптически амплитуда модуляции | POMA | -2,1 | - | - | dBm | |
| Средняя сила старта передатчика | POFF | - | - | -30 | dBm | |
| Коэффициент вымирания | ER | 8,5 | - | - | dB | |
| Штраф передатчика и рассеивания | TDP | - | - | 3 | dB | |
| Относительный шум интенсивности | RIN | - | - | -128 | dB/Hz | |
| Диаграмма глаза | Исполняет с масками глаза IEEE802.3ae фильтрованный | |||||
| Характеристики приемника | ||||||
| Тип приемника | PIN | |||||
| Работая центральная длина волны | λ | 1260 | - | 1600 | nm | |
| Чувствительность приемника | Сенатор | - | - | -15,8 | dBm | 2 |
| Перегрузка приемника | PSAT | -1 | - | - | dBm | |
| Отражение приемника | RFL | - | - | -26 | dB | |
| ЛОС утверждает | LOSA | -42 | - | - | dBm | |
| ЛОС Де-утверждает | LOSD | - | - | -19 | dBm | |
| Гистерезис ЛОС | LOSH | 0,5 | 3 | 5 | dB | |
| Примечания | ||||||
|
1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3ae. 2. Измеренный с 231 до 1 PRBS@10.3125Gbps, BER-12<10> |
||||||
