Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-FB1032L20-xD

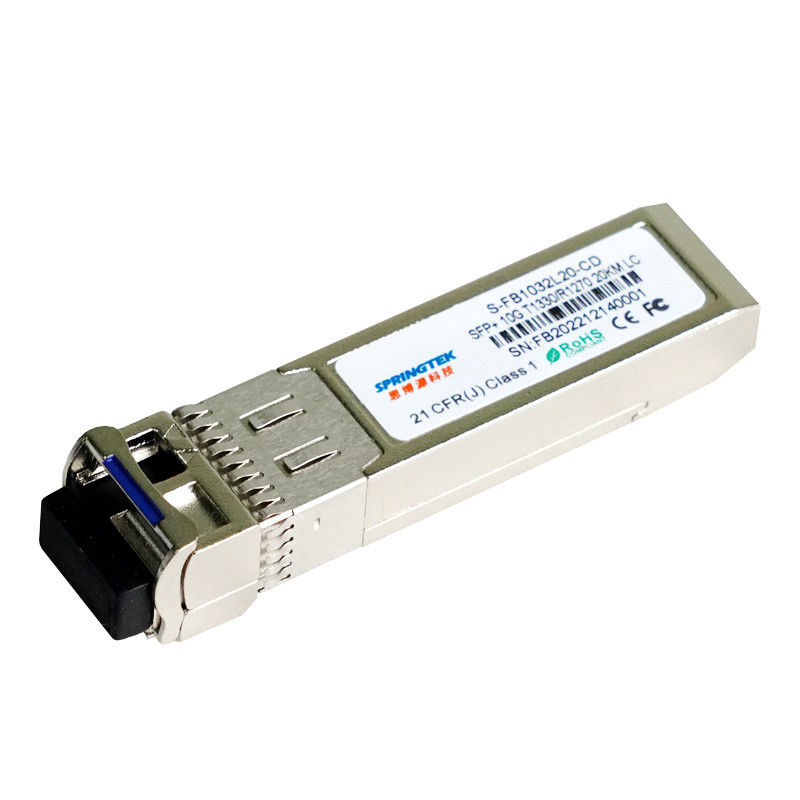

модуль приемопередатчика 10G t1330 /R1270nm 20km BIDI SFP+ оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-FB1032L20-CD | SFP+ BIDI Tx1330/Rx1270nm, 10.3125Gbps, SM, 20km, 0ºC~+70ºC, с DDM |
| S-FB1032L20-ID | SFP+ BIDI Tx1330/Rx1270nm, 10.3125Gbps, SM, 20km, -40ºC~+85ºC, с DDM |
Описание
Приемопередатчик Springtek 10G 1330nm SFP+ BIDI конструирован для того чтобы передать и получить оптически данные над стекловолокном одиночного режима на длина связи 20km.
Интерфейс модуля SFP+ BIDI 20km электрический уступчив к электротехническим условиям SFI. Импеданс входного сигнала передатчика и выхода приемника 100 омов дифференциальн. Соединенные телевизионные строки с данными телетекста внутренне AC. Модуль обеспечивает дифференциальное прекращение и уменьшает дифференциал к преобразованию единого режима для качественного прекращения сигнала и низкого EMI.
Особенности
Одиночный интерфейс LC
передатчик 1330nm DFB, приемник PIN
Расход энергии <1w>
Применимый для соединения 20km SMF
Одиночное электропитание +3.3V
Цельнометаллическое снабжение жилищем для главного представления EMI
Рентабельное решение SFP+, включает более высокие плотности порта и большую ширину полосы частот
Рабочая температура: 0 к +70°C -40 к +85°C
RoHS уступчивое (неэтилированный)
Применения
Другие оптически связи
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Поставка настоящая | Icc | - | - | 300 | мамы |
| Тариф данных | BR | - | 10,3125 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Дифференциальное качание ввода напряжения | VIN | 180 | - | 700 | mV |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω |
| Напряжение тока отключения передатчика | VDIS | 2,0 | - | VCC +0,3 | V |
| Передатчик включает напряжение тока | VEN | 0 | - | 0,8 | V |
| Максимум логики TFAULT | VTFH | 2,4 | - | VCC | V |
| Низкий уровень логики TFAULT | VTFL | VEE | - | VEE +0,4 | V |
| Характеристики приемника электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 850 | mV |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω |
| ЛОС утверждает напряжение тока | VLOSA | 2,4 | - | VCC | V |
| ЛОС Де-утверждает напряжение тока | VLOSD | VEE | - | VEE +0,4 | V |
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания | ||
| Характеристики передатчика | ||||||||
| Тип лазера | DFB | |||||||
| Разбивочная длина волны | λ | 1320 | 1330 | 1340 | nm | |||
| Спектральное Width@-20dB | Δλ | - | - | 1 | nm | |||
| Бортовой коэффициент подавления режима | SMSR | 30 | - | - | dB | |||
| Сила старта оптически | Pout | -4,2 | - | 3 | dBm | 1 | ||
| Коэффициент вымирания | ER | 3,5 | - | - | dB | |||
| Относительный шум интенсивности | RIN | - | - | -128 | dB/Hz | |||
| Диаграмма глаза | Исполняет с масками глаза IEEE802.3ae фильтрованный | |||||||
| Характеристики приемника | ||||||||
| Тип приемника | PIN | |||||||
| Центральная длина волны | λ | 1260 | 1270 | 1280 | nm | |||
| Чувствительность приемника | Сенатор | - | - | -14,4 | dBm | 2 | ||
| Перегрузка приемника | PSAT | 0,5 | - | - | dBm | |||
| Отражение приемника | RFL | - | - | -12 | dB | |||
| ЛОС утверждает | LOSA | -30 | - | - | dBm | |||
| ЛОС Де-утверждает | LOSD | - | - | -17 | dBm | |||
| Гистерезис ЛОС | LOSH | 0,5 | 3 | 5 | dB | |||
| Примечания | ||||||||
|
1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3ae. 2. Измеренный с 231 до 1 PRBS@10.3125Gbps, BER-12<10> |
||||||||
