Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QP1AL4L10-CD

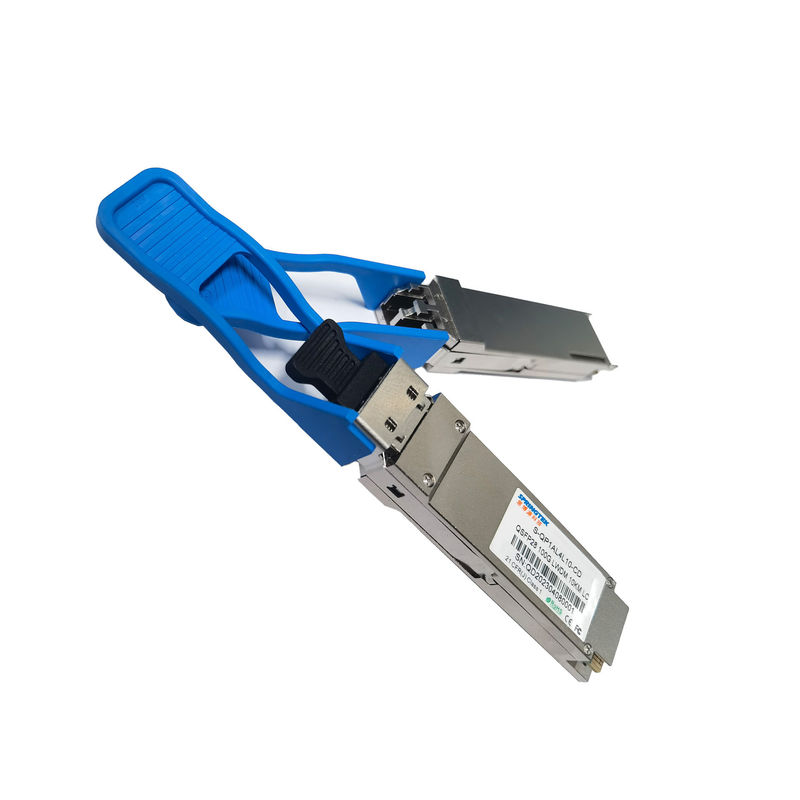

Модуль приемопередатчика Alcatel совместимый 100Gbps QSFP28 LR4 LWDM LC 10Km оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-QP1AL4L10-CD |
QSFP28, 100Gbps, 1294 -1310 nm, SM, LC, 10km, 0ºC~+70ºC, с DDM, стиль УДАРА |
Описание
Приемопередатчик Springtek 100GBase-LR4 QSFP28 конструирован для того чтобы соотвествовать связей локальных сетей 100G над SMF до 10km. Он уступчив с QSFP28 MSA, IEEE 802.3ba и IEEE 802.3bm. Он рентабелен, потребление низкой мощности с одиночным электропитанием 3.3V. Модуль имеет агрегатную битовую скорость до 103.1Gbps путем передавать по мультиплексу 4 независимых майн LAN-WDM оптически, каждая майна способная на передавать 25.78125Gb/s над 10km SMF. Он изготовлен со снабжением жилищем цельнометаллического и компактного размера для главного представления EMI.
Особенности
Одиночное электропитание +3.3V
Рабочая температура: 0 к +70°C
RoHS уступчивое (неэтилированный)
Применения
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Полный расход энергии | P | - | - | 3,5 | W |
| Тариф данных | BR | - | 25,78125 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Дифференциальное качание ввода напряжения | VIN | 180 | - | 900 | mV |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω |
| Дифференциальная потеря возвращения входного сигнала | В 100Gbase-LR4 | dB | |||
| Потеря возвращения входного сигнала единого режима | В 100Gbase-LR4 | dB | |||
| Характеристики приемника электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 850 | mV |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω |
| Дифференциал вывел наружу возвращенная потеря | В 100Gbase-LR4 | dB | |||
| Потеря возвращения выхода единого режима | В 100Gbase-LR4 | dB | |||
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания | |
| Характеристики передатчика | |||||||
| Сигнализировать тариф в майну | 25,78125 | GBd | 1 | ||||
| Длины волны майны разбивочные (ряд) | λ | 1294,53 | - | 1296,59 | nm | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| Полная средняя сила старта | Pout | - | - | 10,5 | dBm | ||
| Передайте OMA в майну | TxOMA | -1,3 | - | 4,5 | dBm | ||
| Средняя сила старта в майну | TXPx | -4,3 | - | 4,5 | dBm | ||
| Коэффициент вымирания | ER | 4 | - | - | dB | ||
| Коэффициент подавления Sidemode | SMSR | 30 | - | - | dB | ||
| Относительный шум интенсивности | RIN | - | - | -130 | dB/Hz | ||
| Отражение отражения передатчика | - | - | -12 | dB | |||
|
Определение маски глаза передатчика {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Характеристики приемника | |||||||
| Сигнализировать тариф в майну | 25,78125 | GBd | 3 | ||||
| Длины волны майны разбивочные (ряд) | λ | 1294,53 | - | 1296,59 | nm | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| Среднее получает силу в майну | RXPx | -10,6 | - | 4,5 | dBm | 4 | |
| Чувствительность приемника (OMA) в майну | Rxsens | - | - | -8,6 | dBm | ||
| Отражение приемника | - | - | -26 | dB | |||
| ЛОС | Оптически Де-утвердите | Pd | - | - | -11,6 | dBm | |
| Оптически утвердите | PA | -24 | - | - | |||
| Гистерезис ЛОС | 0,5 | - | - | dB | |||
| Примечания | |||||||
|
1. Передатчик работая на 25.78125Gbps каждый канал. 2. Коэффициент удара 5x10-5. 3. Приемник работая на 25.78125Gbps каждый канал. 4. Значение силы и точность силы со всеми каналами дальше. |
|||||||
