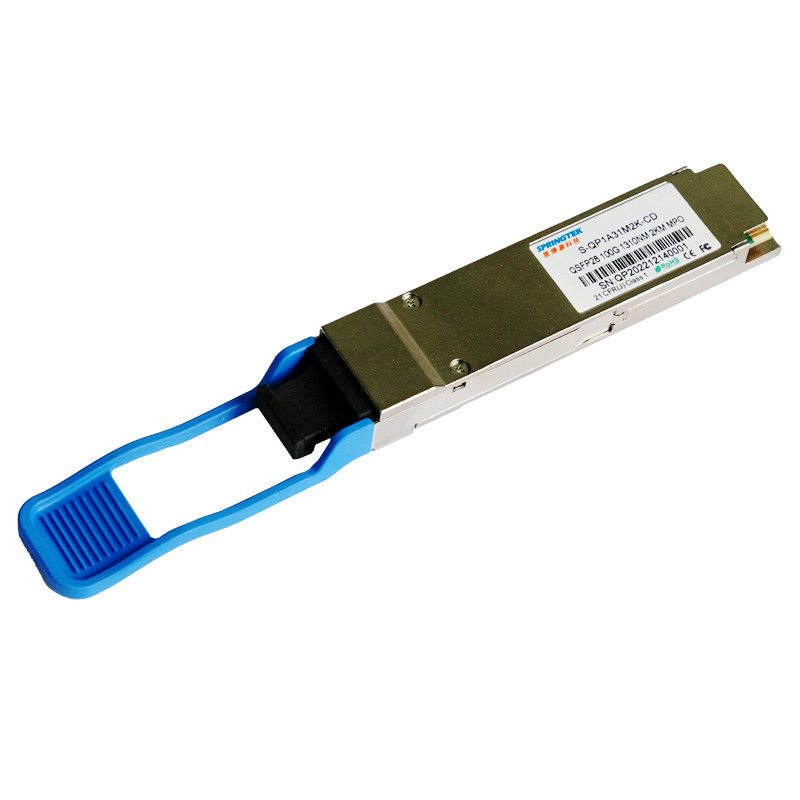

модуль приемопередатчика парчи совместимый QSFP28 1310nm MTP/MPO 100G PSM4 2km оптически
Упорядочение информации
| Номер детали | Характер продукции |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC~+70ºC, с DDM, |
Описание
Приемопередатчик одиночного режима Springtek 100G PSM4 QSFP28 оптически конструированный для коммуникационных программ оптической связи. Этот продукт обеспечивает увеличенную гаван плотность, предлагая независимого 4 для того чтобы передать и получить каналы, каждый канал работает на 25Gbps, приводящ в тарифе итоговых данных 100Gbps на 2km из волокна одиночного режима, ленточный кабель стекловолокна с соединителем MTP/MPO можно заткнуть в штепсельную розетку модуля QSFP28, обводные штифты внутри штепсельной розетки для обеспечения свойственного выравнивания.
согласно согласованию Мульти-источника QSFP28 (MSA), модулем можно управлять через последовательный интерфейс I2C двухпроводной. Модуль передатчика признавает электрические входные сигналы совместимые с уровнями логики единого режима (CML), все сигналы входных данных дифференциальны и внутренне прекращены. Модуль приемника преобразовывает параллельные оптически входные сигналы через массив детектора фото в выходные сигналы параллели электрические. Модуль приемника выводит наружу электрические сигналы также напряжение тока совместимое с уровнями логики единого режима (CML). Все сигналы данных дифференциальны и поддерживают тарифы данных до 25Gb/s в канал.
Особенности
Применения
Стандарты
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Полный расход энергии | P | - | - | 3,5 | W |
| Тариф данных | BR | - | 25,78125 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Дифференциальное качание ввода напряжения | VIN | 180 | - | 900 | mV |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω |
| Дифференциальное рассогласование прекращения | - | - | 10 | % | |
| Дифференциальная потеря возвращения входного сигнала | Согласно с 100G CLR4 MSA | dB | |||
| Потеря возвращения входного сигнала единого режима | Согласно с 100G CLR4 MSA | dB | |||
| Характеристики приемника электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 1200 | mV |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω |
| Дифференциальное рассогласование прекращения | - | - | 10 | % | |
| Дифференциал вывел наружу возвращенная потеря | Согласно с 100G CLR4 MSA | dB | |||
| Потеря возвращения выхода единого режима | Согласно с 100G CLR4 MSA | dB | |||
ptical характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания | |
| Характеристики передатчика | |||||||
| Сигнализировать тариф в майну | 25,78125 | GBd | 1 | ||||
| Длины волны майны разбивочные (ряд) | λ | 1260 | 1310 | 1355 | nm | ||
| Полная средняя сила старта | Pout | 9,5 | dBm | ||||
| Средняя сила старта в майну | TXPx | -6,5 | 2,5 | dBm | |||
| Коэффициент вымирания | ER | 3,5 | dB | ||||
| Коэффициент подавления Sidemode | SMSR | 30 | dB | ||||
| Среднее выключение старта в майну | Poff | -30 | dB |
|
|||
|
Определение маски глаза передатчика {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Характеристики приемника | |||||||
| Сигнализировать тариф в майну | 25,78125 | GBd | |||||
| Длины волны майны разбивочные (ряд) | λ | 1260 | 1355 | nm | |||
| Средняя сила приемника, каждая майна | Rmax | 3,5 | dBm | ||||
|
Unstressed чувствительность приемника (OMA) в майну |
Rxsens | -10,2 | dBm | 1 | |||
| Сила сатурации входного сигнала (перегрузка) | Psat | 4,5 | dBm | ||||
| Отражение приемника | Rr | -26 | dB | ||||
| ЛОС | Оптически Де-утвердите | Pd | -12 | dBm | |||
| Оптически утвердите | PA | -18 | |||||
| Примечания | |||||||
|
|||||||
