Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-FP10P001-C

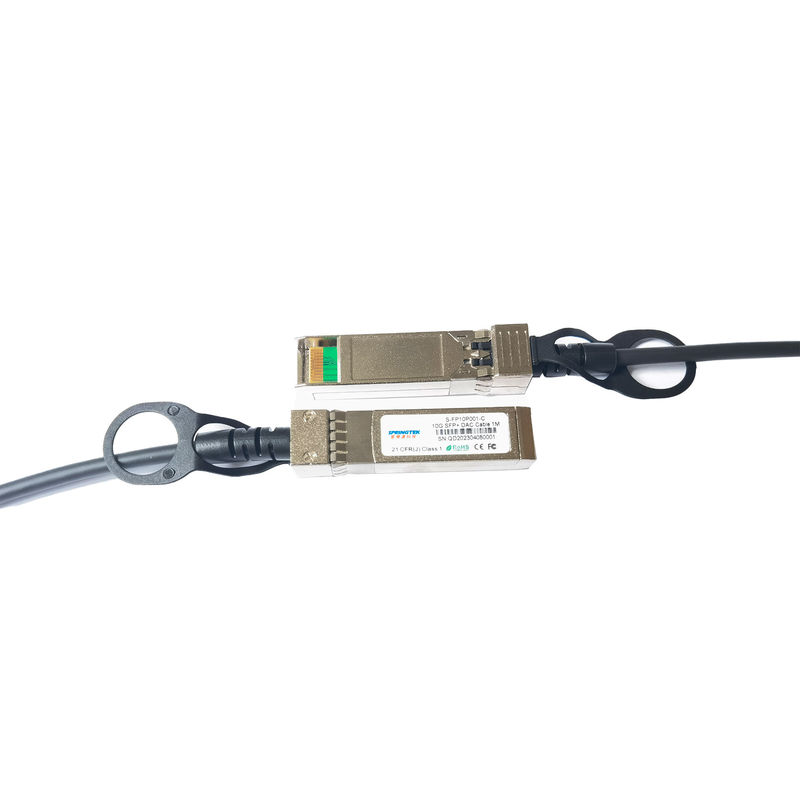

DAC привязывают кабель 1M пассивный 10G SFP+ 30AWG сразу прикрепленный
Упорядочение информации
| Номер детали | Характер продукции | Спецификации волокна. |
| S-FP10P001-C | кабель 1M 10G SFP+ DAC | 0~70℃ |
Описание
Сборки кабеля Springtek 10Gbps SFP+ пассивные высокая эффективность, рентабельные применения канала волокна I/Osolutions для 10GEthernet и 10G. Модули меди SFP+ позволяют оборудованию manufacturestoachieve высокие гаван плотность, configurability и использование на очень низком бросании и уменьшенном бюджете силы. Высокоскоростные ssemblies кабеля соотвествовать и превысить локальным сетям гигабита и канала волокна industrystandard для представления и надежности.
Особенности
Применения
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температура окружающей среды хранения | Ts | -40 | +85 | °C | |
| Работая температура случая | Tc | 0 | +70 | °C | |
| Относительная влажность (не-конденсация) | RS | - | 85 | % |
Системы
| Представление | Средства массовой информации |
|
10,5 линейная скорость Gpbs, дуплексная вероятность битовых ошибок: лучший чем 10E-12 |
кабель Горяч-pluggable, индустриального стандарта небольшого форм-фактора Pluggable (SFP+) медный, доступный как 7m, 10m или 15m. |
Определения Pin
| Pin | Логика | Символ | Имя/описание | Примечания |
| 1 | VeeT | Земля передатчика | ||
| 2 | LV-TTL-O | TX_Fault | N/A | 1 |
| 3 | LV-TTL-I | TX_DIS | Отключение передатчика | 2 |
| 4 | LV-TTL-I/O | SDA | Данные по провода кудели серийные | |
| 5 | LV-TTL-I | SCL | Часы провода кудели серийные | |
| 6 | MOD_DEF0 | Настоящий момент модуля, подключает с VeeT | ||
| 7 | LV-TTL-I | RS0 | N/A | 1 |
| 8 | LV-TTL-O | ЛОС | ЛОС сигнала | 2 |
| 9 | LV-TTL-I | RS1 | N/A | 1 |
| 10 | Лавируйте | Земля приемника | ||
| 11 | Лавируйте | Земля приемника | ||
| 12 | CML-O | RD | Данные по приемника перевернули | |
| 13 | CML-O | RD+ | Данные по приемника Не-перевернули | |
| 14 | Лавируйте | Земля приемника | ||
| 15 | VccR | Поставка 3.3V приемника | ||
| 16 | VccT | Поставка 3.3V передатчика | ||
| 17 | VeeT | Земля передатчика | ||
| 18 | CML-I | TD+ | Данные по передатчика Не-перевернули | |
| 19 | CML_I | TD | Данные по передатчика перевернули | |
| 20 | VeeT | Земля передатчика | ||
|
Примечания: 1. Сигналы не поддержали в меди SFP+ вытягиванной-вниз к VeeT с резистором омов 30K 2. Активные сборки кабеля не поддерживают ЛОС и TX_DIS |
||||
