Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QP1AP003-C

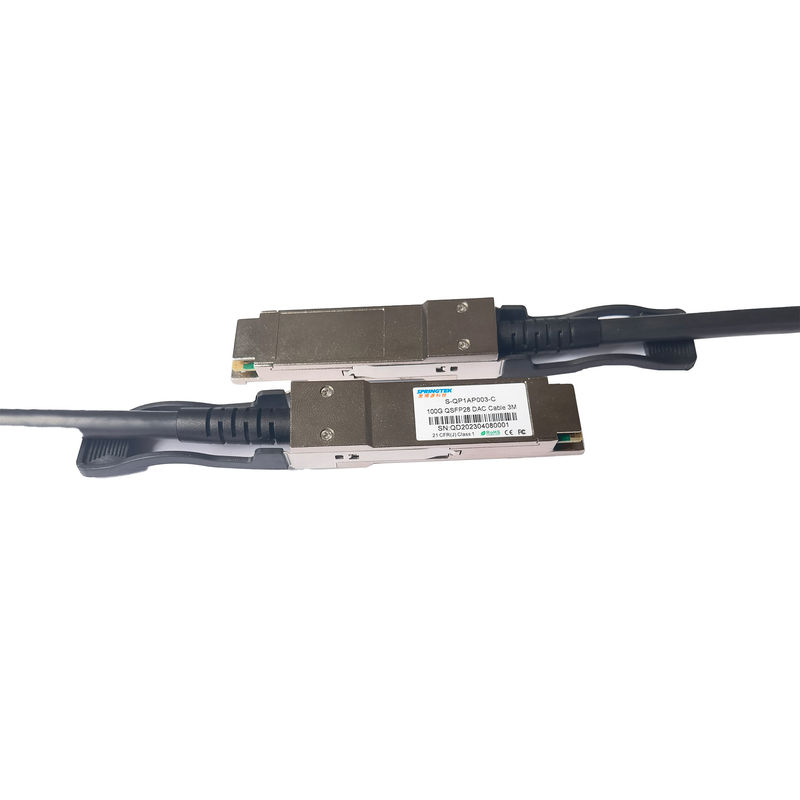

100G QSFP28 к кабелю 3M QSFP28 DAC
Упорядочение информации
| Номер детали | Характер продукции | Спецификации волокна. |
| S-QP1AP003-C | кабель 3M 100G QSFP28 DAC | 0~70℃ |
Описание
Продукты сборки кабеля Springtek 100G QSFP28 пассивные, основанные на структуре 4 x25G или 4 x28G, продукт могут хорошо удовлетворять переключатели следующего поколени 100G, серверы, маршрутизаторы и другие продукты прикладных требований.
Кабель Springtek 100G QSFP28 принимает оптимизированный дизайн для уменьшения помехи и вносимая потеря, превосходная целостность сигнала, полно соответствует стандартам локальных сетей и Infiniband EDR следующего поколени 100G.
Особенности
Применения
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температура окружающей среды хранения | -40 | +85 | °C | ||
| Работая температура случая | Tc | 0 | +70 | °C | |
| Напряжение тока электропитания | VCC3 | 3,14 | 3,3 | 3,47 | V |
| Тариф данных в майну | 1 | 100 | Gb/s |
Высокоскоростные характеристики
| Параметр | Symbo | Минута | Типичный | Макс | Uni | Примечание |
| Дифференциальный импеданс | RIN, P- | 90 | 110 | Ώ | ||
| Вносимая потеря | SDD21 | 22,48 | dB | На 12,8906 GHz | ||
|
Дифференциальная возвращенная потеря |
SDD11 | См. 1 | dB | На 0,05 до 4,1 GHz | ||
| SDD22 | См. 2 | dB | На 4,1 до 19 GHz | |||
| Единый режим к потере возвращения выхода единого режима | SCC11 |
2 |
dB |
На 0,2 до 19 GHz |
||
| SCC22 | ||||||
| Дифференциал к потере возвращения единого режима | SCD11 | См. 3 |
dB |
На 0,01 к 12,89 | ||
| SCD22 | См. 4 | На 12,89 до 19 GHz | ||||
| Дифференциал к потерям преобразования единого режима |
SCD21 |
10 |
dB |
На 0,01 к 12,89 | ||
| См. 5 | На 12,89 к 15,7 | |||||
| 6,3 | На 15,7 до 19 GHz | |||||
| Предел рабочих параметров канала | COM | 3 | dB | |||
|
Примечания: 1. Коэффициент отражения, который дало уравнение SDD11 (dB) < 16=""> 2. Коэффициент отражения, который дало уравнение SDD11 (dB) < 10=""> 3. Коэффициент отражения, который дало уравнение SCD11 (dB) < 22="" -=""> 4. Коэффициент отражения, который дало уравнение SCD11 (dB) < 15="" -=""> 5. Коэффициент отражения, который дало уравнение SCD21 (dB) < 27="" -=""> |
||||||
