Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-Q81AP001-C

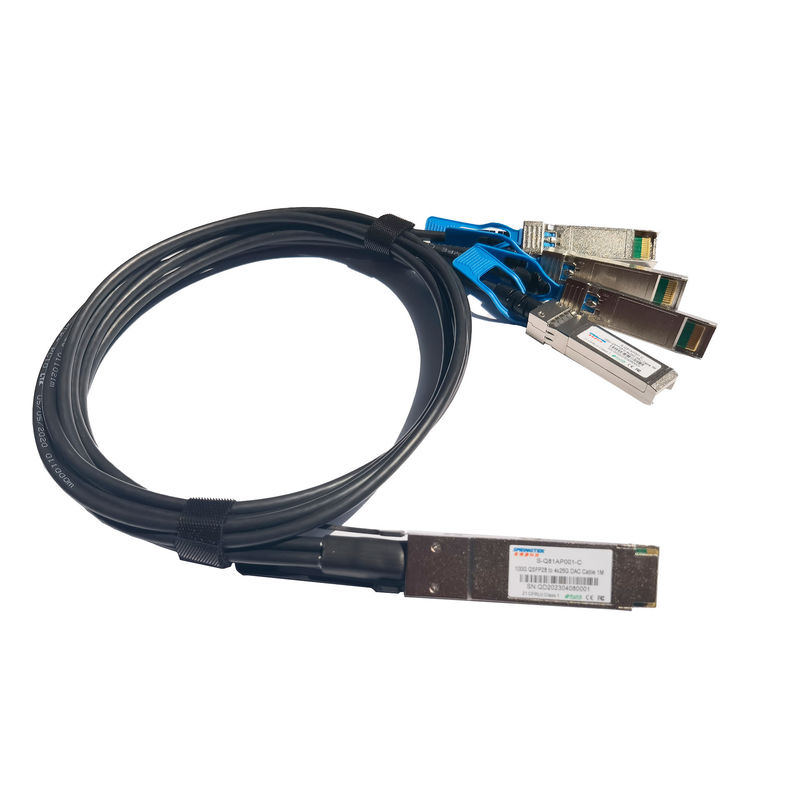

100G QSFP28 к кабелю 1M 4xSFP28 DAC
Упорядочение информации
| Номер детали | Характер продукции | Спецификации волокна. |
| S-Q81AP001-C | 100G QSFP28 к кабелю 1M 4x25G DAC | 0~70℃ |
Описание
Springtek 100G QSFP28 к кабелю сразу присоединения 4x 25G SFP28 пассивному медному соответствующее для очень коротких расстояний и предлагает сильно рентабельный путь установить связь 100-Gigabit между соединениями оборудования QSFP28 и SFP28. Эти кабели использованы для 100GbE и стандартов Infniband, для того чтобы увеличить представление. Гибридные кабели конструированы для встречи вытекая центра данных и применению высокой эффективности вычисляя для системы соединения высокой плотности привязывая способной на поставлять ширину полосы частот итоговых данных 100Gb/s. Эта система соединения полно уступчива с существующими спецификациями индустриального стандарта как QSFP MSA и IBTA (торговая ассоциация InfiniBand). Гибридные кабели поддерживают требования к передачи ширины полосы частот как определено IEEE 802.3ba (100 Gb/s) и спецификациями Infiniband QDR (4x25 Gb/s в канал).
Особенности
Применения
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Температура окружающей среды хранения | -40 | +85 | °C | ||
| Работая температура случая | Tc | 0 | +70 | °C | |
| Напряжение тока электропитания | VCC3 | 3,14 | 3,3 | 3,47 | V |
Высокоскоростные характеристики
| Параметр | Символ | Минута | Typic al | Макс | Блок | Примечание |
| Дифференциальный импеданс | RIN, P-P | 90 | 110 | Ώ | ||
| Вносимая потеря | SDD21 | 22,48 | dB | На 12,8906 GHz | ||
|
Дифференциальная возвращенная потеря |
SDD11 | См. 1 | dB | На 0,05 до 4,1 GHz | ||
| SDD22 | См. 2 | dB | На 4,1 до 19 GHz | |||
| Единый режим к потере возвращения выхода ommon-режима | SCC11 | 2 | dB |
На 0,2 до 19 GHz |
||
| SCC22 | ||||||
|
Дифференциал к потере возвращения единого режима |
SCD11 | См. 3 | dB | На 0,01 до 12,89 GHz | ||
| SCD22 | См. 4 | На 12,89 до 19 GHz | ||||
| Дифференциал к потерям преобразования единого режима | SCD21 | 10 | dB | На 0,01 до 12,89 GHz | ||
| См. 5 | На 12,89 до 15,7 GHz | |||||
| 6,3 | На 15,7 до 19 GHz | |||||
| Предел рабочих параметров канала | COM | 3 | dB | |||
|
Примечания: 1. Коэффициент отражения, который дало уравнение SDD11 (dB) < 16=""> 2. Коэффициент отражения, который дало уравнение SDD11 (dB) < 10=""> 3. Коэффициент отражения, который дало уравнение SCD11 (dB) < 22="" -=""> 4. Коэффициент отражения, который дало уравнение SCD11 (dB) < 15="" -=""> 5. Коэффициент отражения, который дало уравнение SCD21 (dB) < 27="" -=""> |
||||||
