Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QS4085M01-CD

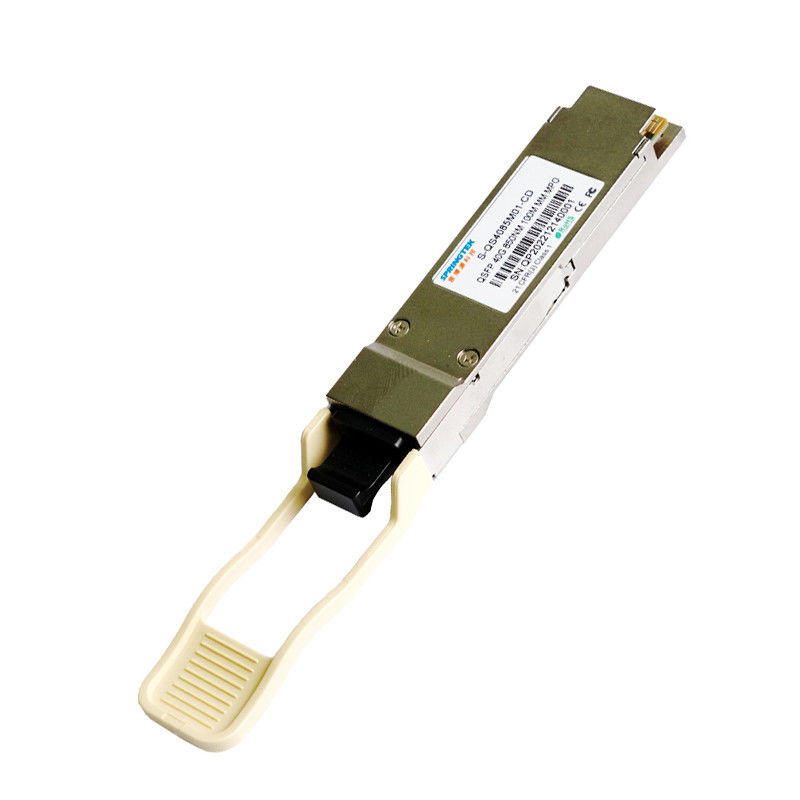

Совместимая парча 850nm 40G QSFP + модуль 40G-QSFP+-SR4 приемопередатчика 100m оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-QS4085M01-CD | QSFP+, 40Gbps, 850nm, MM, MPO, 100m, 0ºC~+70ºC, с DDM |
Описание
Приемопередатчик Springtek 40G SR4 QSFP+ конструирован для того чтобы соотвествовать локальных сетей 40G включая ломать вне к связям СТАРШЕГО 10G над OM3 MMF до 100m. Он уступчив с QSFP+ MSA, IEEE 802.3ba. Он рентабелен, потребление низкой мощности с одиночным электропитанием 3.3V. Он изготовлен со снабжением жилищем цельнометаллического и компактного размера для главного представления EMI.
Особенности
Одиночное электропитание +3.3V
Рабочая температура: 0 к +70°C
RoHS уступчивое (неэтилированный)
Применения
40G-IB-QDR /20G-IB-DDR/10G-IB-SDR InfniBand
Проламывание до 4 x 10GBASE-SR
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,46 | V |
| Полный расход энергии | P | - | - | 1,5 | W |
| Тариф данных | BR | - | 10,3125 | - | Gbps |
Электрические характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечание | ||
| Дифференциальное качание ввода напряжения | VIN | 180 | - | 1200 | mV | |||
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω | |||
| Дифференциальная потеря возвращения входного сигнала | Согласно с IEEE P802.3ba 86A.4.1.1 | dB | 10MHz к 11.1GHz | |||||
| Дифференциал к потере возвращения входного сигнала единого режима | 10 | - | - | dB | 10MHz к 11.1GHz | |||
| Допуск дрожания J2 | J2T | 0,17 | - | - | UI | Согласно с IEEE P802.3ba 86A.4.1 | ||
| Допуск дрожания J9 | J9T | 0,29 | - | - | UI | |||
| Характеристики приемника электрические | ||||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | |||
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 900 | mV | |||
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω | |||
| Дифференциал вывел наружу возвращенная потеря | Согласно с IEEE P802.3ba 86A.4.2.1 | dB | 10MHz к 11.1GHz | |||||
| Потеря возвращения выхода единого режима | Согласно с IEEE P802.3ba 86A.4.2.2 | dB | 10MHz к 11.1GHz | |||||
| Время перехода выхода, 20% до 80% | 28 | - | - | ps | Согласно с IEEE P802.3ba 86A.4.2 | |||
| Выход дрожания J2 | J2O | - | - | 0,42 | UI | |||
| Выход дрожания J9 | J9O | - | - | 0,65 | UI | |||
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Характеристики передатчика | ||||||
| Тип лазера | VCSEL | |||||
| Разбивочная длина волны | λ | 840 | 850 | 860 | nm | |
| Ширина RMS спектральная | ∆λ | - | - | 0,4 | nm | |
| Средняя сила старта, каждая майна | POUT | -7,6 | - | 2,4 | dBm | |
|
Разница в силе старта сколько угодно 2 майны (OMA) |
DPx | - | - | 4 | dB | |
| Пиковая сила, каждая майна | PPx | - | - | 4 | dBm | |
| Коэффициент вымирания | ER | 3 | - | - | dB | |
| Штраф рассеивания передатчика | TDP | -- | -- | 3,5 | dB | |
| Средняя сила старта передатчика, каждой майны | POFF | - | - | -30 | dBm | |
| Оптически допуск возвращенной потери | ORL | - | - | 12 | dB | |
|
Маска глаза передатчика определение {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Характеристики приемника | ||||||
| Тип приемника в майну | PIN | |||||
| Длина волны приемника | λ | 840 | 850 | 860 | nm | |
| Средняя мощность на получает входной сигнал, каждую майну | PXPx | - 9,5 | - | 2,4 | dBm | |
| Усиленная чувствительность приемника в OMA | SRS | - | - | -5,4 | dBm | 1 |
| ЛОС утверждает | LOSA | -30 | - | - | dBm | |
| ЛОС Де-утверждает | LOSD | - | - | -12 | dBm | |
| Гистерезис ЛОС | LOSH | 0,5 | dB | |||
| Отражение приемника | Rfl | -12 | dB | |||
| Примечания | ||||||
| 1.Measured с телевизионной испытательной таблицей -1 PRBS 231, @10.3125Gb/s, BER<1e-12> | ||||||
