Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QS40C4L10-CD

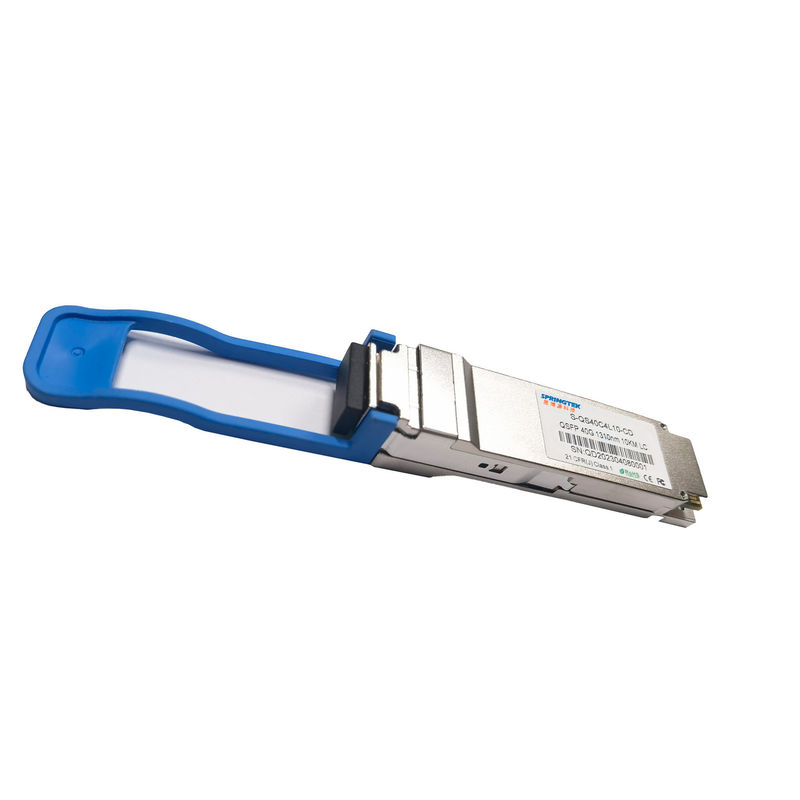

Для можжевельника центров данных 40G-LR4 SMF совместимого QSFP + оптически приемопередатчик 1310nm 10km
Упорядочение информации
| Номер детали | Характер продукции |
| S-QS40C4L10-CD | QSFP+, 40Gbps, 1271~1331nm, SM, LC, 10km, 0ºC | +70ºC, с DDM |
Описание
Приемопередатчик Springtek 40G-LR4 QSFP+ конструирован для того чтобы соотвествовать связей локальных сетей 40G над SMF до 10km. Он уступчив с QSFP+ MSA, IEEE 802.3ba 40GBase-LR4. Он рентабелен, потребление низкой мощности с одиночным электропитанием 3.3V. Он изготовлен со снабжением жилищем цельнометаллического и компактного размера для главного представления EMI.
Особенности
Битовая скорость поддержек до 10.3125Gb/s в майну
Двухшпиндельный интерфейс LC
Uncooled передатчик 4x10Gbps CWDM, детектор массива PIN
Потребление низкой мощности <3>
Максимальная длина связи 10km на волокне одиночного режима (SMF)
Цельнометаллическое снабжение жилищем для главного представления EMI
Интерфейс управления IIC
Одиночное электропитание +3.3V
Работая температура случая: °C 0 до 70
RoHS уступчивое (неэтилированный)
Применения
Высокоскоростные accesss
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Полный расход энергии | P | - | - | 3,5 | W |
| Тариф данных в майну | BR | - | 10,3125 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечание |
| Дифференциальное качание ввода напряжения | VIN | 300 | - | 1200 | mV | |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω | |
| Дифференциальная потеря возвращения входного сигнала | Согласно с IEEE P802.3ba 86A.4.1.1 | dB | 10MHz к 11.1GHz | |||
| Дифференциал к потере возвращения входного сигнала единого режима | 10 | - | - | dB | 10MHz к 11.1GHz | |
| Допуск дрожания J2 | J2T | 0,17 | - | - | UI | Согласно с IEEE P802.3ba 86A.4.1 |
| Допуск дрожания J9 | J9T | 0,29 | - | - | UI | |
| Характеристики приемника электрические | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | |
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 1200 | mV | |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω | |
| Дифференциал вывел наружу возвращенная потеря | Согласно с IEEE P802.3ba 86A.4.2.1 | dB | 10MHz к 11.1GHz | |||
| Потеря возвращения выхода единого режима | Согласно с IEEE P802.3ba 86A.4.2.2 | dB | 10MHz к 11.1GHz | |||
| Время перехода выхода, 20% до 80% | 28 | - | - | ps | Согласно с IEEE P802.3ba 86A.4.2 | |
| Выход дрожания J2 | J2O | - | - | 0,42 | UI | |
| Выход дрожания J9 | J9O | - | - | 0,65 | UI | |
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания | |
| Характеристики передатчика | |||||||
| Тип лазера | CWDM DFB | ||||||
| Тариф данных в майну | - | - | 10,3125 | - | Gb/s | ||
|
Длины волны центра майны
|
λ0 | 1264,5 | 1277,5 | nm | |||
| λ1 | 1284,5 | 1297,5 | |||||
| λ2 | 1304,5 | 1317,5 | |||||
| λ3 | 1324,5 | 1337,5 | |||||
| коэффициент подавления Сторон-режима | SMSR | 30 | - | - | dB | ||
| Полная средняя сила старта | PT | - | - | 8,3 | dBm | ||
| Средняя сила старта, каждая майна | POUT | -7,0 | - | 2,3 | dBm | ||
| Оптически амплитуда модуляции, каждая майна | OMA | -4 | - | 3,5 | dBm | ||
| Разница в силе старта между всеми 2 майнами (OMA) | - | - | 6,5 | dB | |||
| Сила старта в OMA минус TDP, каждая майна | -4,8 | - | - | dBm | |||
| Коэффициент вымирания | ER | 3,5 | - | - | dB | ||
| Штраф рассеивания передатчика | TDP | - | - | 2,6 | dB | ||
| Средняя сила старта передатчика, каждой майны | POFF | - | - | -30 | dBm | ||
| Относительный шум интенсивности | RIN | - | - | -128 | dB/Hz | ||
| Оптически допуск возвращенной потери | - | - | 20 | dB | |||
| Отражение передатчика | - | - | -12 | dB | |||
| Определение маски глаза передатчика | Уступчивый к IEEE802.3ba | ||||||
| Характеристики приемника | |||||||
| Тип приемника | PIN | ||||||
| Тариф данных в майну | - | 10,3125 | - | Gb/s | |||
| Длины волны центра майны | λ0 | 1264,5 | 1277,5 | nm | |||
| λ1 | 1284,5 | 1297,5 | |||||
| λ2 | 1304,5 | 1317,5 | |||||
| λ3 | 1324,5 | 1337,5 | |||||
| Среднее получает силу, каждую майну | PIN1 | -13,7 | - | 2,3 | dBm | ||
| Порог повреждения | DT | 3,3 | - | - | dBm | ||
| Сила приемника (OMA), каждая майна (максимальная) | - | - | 3,5 | dBm | |||
| Разница в получить силу между всеми 2 майнами (OMA) (максимальные) | - | - | 7,5 | dB | |||
| Чувствительность приемника (OMA), каждая майна (максимальная) | Sen1 | - | - | -11,5 | dBm | 1 | |
| Усиленная чувствительность приемника (OMA), каждая майна (максимальная) | Sen1 | - | - | -9,6 | dBm | ||
| Частота отсечки приемника 3dB электрическая верхняя, каждая майна | - | - | 12,3 | GHz | |||
| Отражение приемника | RFL | - | - | -26 | dB | ||
| ЛОС утверждает | LOSA | -30 | - | - | dBm | ||
| ЛОС Де-утверждает | LOSD | - | - | -15 | dBm | ||
| Гистерезис ЛОС | LOSH | 0,5 | 3 | 5 | dB | ||
| Примечания | |||||||
| 1. BER=1E-12, измеренное с PRBS31@10.3125Gbps | |||||||
