Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QS4031M2K-CD

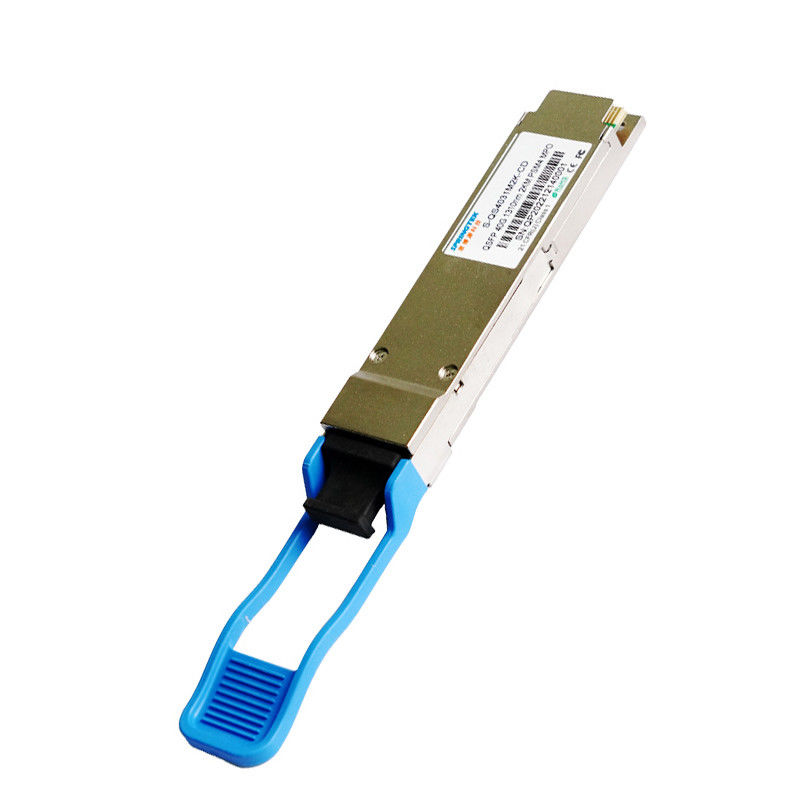

Ethernet 40G Infiniband QDR, ГДР и центр 40G QSFP+ IR4 1310nm 2km PSM MPO совместимый однорежимный SDR/Data
Упорядочение информации
| Номер детали | Характер продукции |
| S-QS4031M2K-CD | QSFP+, 40Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC | +70ºC, с DDM |
Описание
Приемопередатчик Springtek QSFP+ 40G-PSM4 конструирован для того чтобы соотвествовать связей локальных сетей 40G над SMF до 2km. Он уступчив с QSFP+ MSA, IEEE 802.3ba. Он рентабелен, потребление низкой мощности с одиночным электропитанием 3.3V. Он изготовлен со снабжением жилищем цельнометаллического и компактного размера для главного представления EMI.
Особенности
Тариф до 11,2 данным по Gbps в канал
Соединитель MPO оптически (IEC61754-7-1)
Потребление 3.5W низкой мощности (максимальное)
Длина до 2km передачи
Передатчик с 4 лазером канала 1310nm DFB
Приемник с детектором фото PIN 4 каналов
Работая температура случая: °C 0 до 70
RoHS уступчивое (неэтилированный)
Применения
Маршрутизатор переключателя и HBA
локальные сети 40G
Infiniband QDR, ГДР и SDR
Высокопроизводительный Backplane
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | 0 | 3,8 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
|
Электрические характеристики
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания | |
| Характеристики передатчика | |||||||
| Тип лазера | DFB | ||||||
| Тариф данных в майну | - | - | 10,3125 | - | Gb/s | ||
| Длины волны центра майны | λ0 | 1260 | 1360 | nm | |||
| коэффициент подавления Сторон-режима | SMSR | 30 | - | - | dB | ||
| Полная средняя сила старта | PT | - | - | 5 | dBm | ||
| Средняя сила старта, каждая майна | POUT | -8,2 | - | 0,5 | dBm | ||
| Оптически амплитуда модуляции, каждая майна | OMA | -5,2 | - | 2,0 | dBm | ||
| Разница в силе старта между всеми 2 майнами (OMA) | - | - | 5 | dB | |||
| Сила старта в OMA минус TDP, каждая майна | -4,8 | - | - | dBm | |||
| Коэффициент вымирания | ER | 3,5 | - | - | dB | ||
| Штраф рассеивания передатчика | TDP | - | - | 2,6 | dB | ||
| Средняя сила старта передатчика, каждой майны | POFF | - | - | -30 | dBm | ||
| Относительный шум интенсивности | RIN | - | - | -128 | dB/Hz | ||
| Оптически допуск возвращенной потери | - | - | 12 | dB | |||
| Определение маски глаза передатчика | Уступчивый к IEEE802.3ba | ||||||
| Характеристики приемника | |||||||
| Тип приемника | PIN | ||||||
| Длины волны центра майны | λ | 1260 | 1360 | nm | |||
| Среднее получает силу, каждую майну | PIN1 | -12,6 | - | 2,3 | dBm | ||
| Порог повреждения | DT | 3 | - | - | dBm | ||
| Чувствительность приемника (OMA), каждая майна (максимальная) | Sen1 | - | - | -12,6 | dBm | 1 | |
| ЛОС утверждает | LOSA | -30 | - | - | dBm | ||
| ЛОС Де-утверждает | LOSD | - | - | -15 | dBm | ||
| Гистерезис ЛОС | LOSH | 0,5 | - | 6 | dB | ||
| Примечания | |||||||
| 1. BER=1E-12, измеренное с PRBS31@10.3125Gbps | |||||||
Общие спецификации
| Pin | Символ | Имя/описание | Примечания |
| 1 | GND | Земля | |
| 2 | Tx2n | Ввод данных перевернутый передатчиком | |
| 3 | Tx2p | Ввод данных Не-перевернутый передатчиком | |
| 4 | GND | Земля | |
| 5 | Tx4n | Ввод данных перевернутый передатчиком | |
| 6 | Tx4p | Передатчика ввод данных не - перевернутый | |
| 7 | GND | Земля | |
| 8 | ModselL | Модуль отборный | |
| 9 | RetsetL | Возврат модуля | |
| 10 | VCC Rx | приемник электропитания +3.3V | |
| 11 | SCL | двухпрободные часы последовательного интерфейса | |
| 12 | SDA | двухпрободные данные по последовательного интерфейса | |
| 13 | GND | Земля | |
| 14 | Rx3p | Вывод данных Не-перевернутый приемником | |
| 15 | Rx3n | Вывод данных перевернутый приемником | |
| 16 | GND | Земля | |
| 17 | Rx1p | Вывод данных Не-перевернутый приемником | |
| 18 | Rx1n | Вывод данных перевернутый приемником | |
| 19 | GND | Земля | |
| 20 | GND | Земля | |
| 21 | Rx2n | Вывод данных перевернутый приемником | |
| 22 | Rx2p | Вывод данных Не-перевернутый приемником | |
| 23 | GND | Земля | |
| 24 | Rx4n | Вывод данных перевернутый приемником | |
| 25 | Rx4p | Вывод данных Не-перевернутый приемником | |
| 26 | GND | Земля | |
| 27 | ModPrsL | Настоящий момент модуля | |
| 28 | Международный | Прерывание | |
| 29 | VCC Tx | передатчик электропитания +3.3V | |
| 30 | VCC 1 | электропитание +3.3V | |
| 31 | LPMode | Режим низкой мощности | |
| 32 | GND | Земля | |
| 33 | Tx3p | Ввод данных Не-перевернутый передатчиком | |
| 34 | Tx3n | Ввод данных перевернутый передатчиком | |
| 35 | GND | Земля | |
| 36 | Tx1p | Ввод данных Не-перевернутый передатчиком | |
| 37 | Tx1n | Ввод данных перевернутый передатчиком | |
| 38 | GND | Земля |
