Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QP1AC4L2K-CD

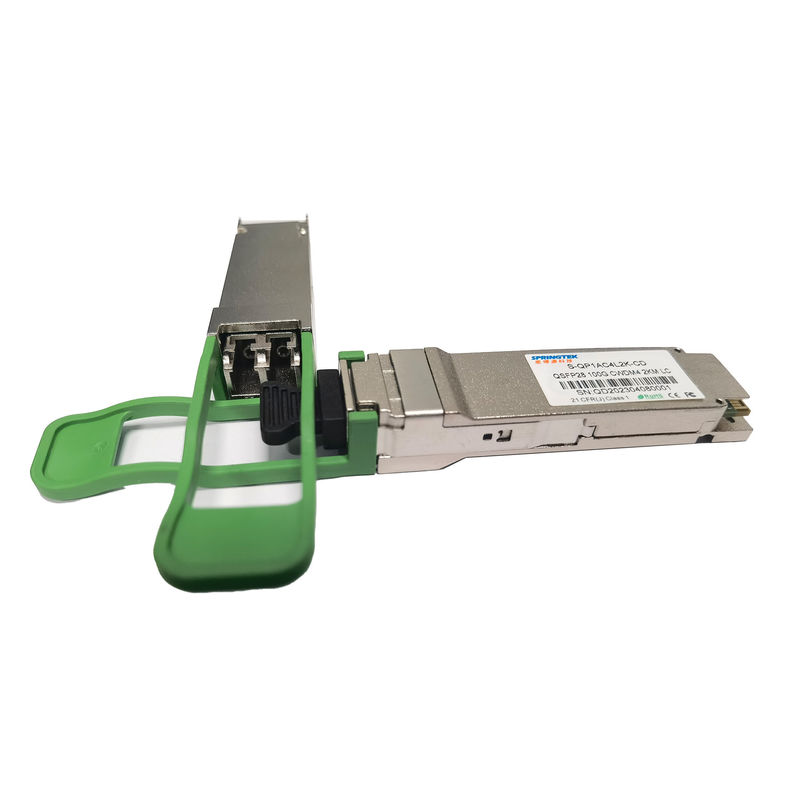

Модуль приемопередатчика QSFP28 совместимый Cisco 100Gbps CWDM4 2Km LC оптически
Упорядочение информации
|
Номер детали |
Характер продукции |
|
S-QP 1AC4L2K-CD |
QSFP 28, 100 Gbps, 1271 -1331nm, SM, LC, 2km, 0ºC~+70ºC, с DDM, |
Описание
Приемопередатчик Springtek 100Gbps CWDM4 QSFP28 конструирован для того чтобы соотвествовать каналов передачи данных 100G над SMF до 2km. Он уступчив с QSFP28 MSA, 100G CLR4, CWDM4 MSA и IEEE 802.3bm. Он рентабелен, потребление низкой мощности с одиночным электропитанием 3.3V. Модуль имеет агрегатную битовую скорость до 103.1Gbps путем передавать по мультиплексу 4 независимых майн CWDM оптически, каждая майна способная на передавать 25.78125Gb/s над 2km SMF. Он изготовлен со снабжением жилищем цельнометаллического и компактного размера для главного представления EMI.
Особенности
Одиночное электропитание +3.3V
Рабочая температура: 0 к +70°C
RoHS уступчивое (неэтилированный)
Применения
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,5 | 4 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Полный расход энергии | P | - | - | 3,5 | W |
| Тариф данных | BR | - | 25,78125 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | ||
| Дифференциальное качание ввода напряжения | VIN | 180 | - | 900 | mV | ||
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω | ||
| Дифференциальное рассогласование прекращения | - | - | 10 | % | |||
| Дифференциальная потеря возвращения входного сигнала | Согласно с 100G CLR4 MSA | dB | |||||
| Потеря возвращения входного сигнала единого режима | Согласно с 100G CLR4 MSA | dB | |||||
| Характеристики приемника электрические | |||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | ||
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 1200 | mV | ||
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω | ||
| Дифференциальное рассогласование прекращения | - | - | 10 | % | |||
| Дифференциал вывел наружу возвращенная потеря | Согласно с 100G CLR4 MSA | dB | |||||
| Потеря возвращения выхода единого режима | Согласно с 100G CLR4 MSA | dB | |||||
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания | |
| Характеристики передатчика | |||||||
| Сигнализировать тариф в майну | 25,78125 | GBd | 1 | ||||
| Длины волны майны разбивочные (ряд) | λ | 1264,5 | 1271 | 1277,5 | nm | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Полная средняя сила старта | Pout | 10,5 | dBm | ||||
| Средняя сила старта в майну | TXPx | -6,5 | 2,5 | dBm | |||
| Коэффициент вымирания | ER | 3,5 | dB | ||||
| Коэффициент подавления Sidemode | SMSR | 30 | dB | ||||
| Относительный шум интенсивности | RIN | -130 | dB/Hz | ||||
| Отражение передатчика | -12 | dB |
|
||||
|
Определение маски глаза передатчика {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Характеристики приемника | |||||||
| Сигнализировать тариф в майну | 25,78125 | GBd | 3 | ||||
| Длины волны майны разбивочные (ряд) | λ | 1264,5 | 1271 | 1277,5 | nm | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Получите сатурацию (OMA) в майну | Rmax | 2,5 | |||||
|
Unstressed чувствительность приемника (OMA) в майну |
Rxsens | -10 | dBm | 1,2,3 | |||
| Отражение приемника | -26 | dB | |||||
| ЛОС | Оптически Де-утвердите | Pd | -11,6 | dBm | |||
| Оптически утвердите | PA | -24 | -13,6 | ||||
| Гистерезис ЛОС | 0,5 | dB | |||||
| Примечания | |||||||
|
|||||||
