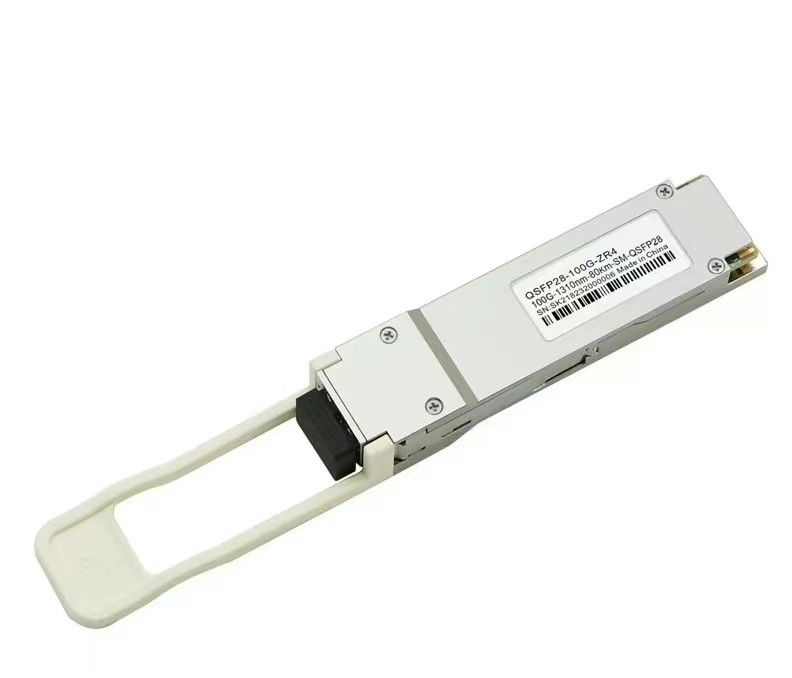

Модуль приемопередатчика ZR 1294 -1310nm 80Km Cisco совместимый 100Gbps QSFP28 оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-QP1AL4L80-CD | QSFP28, 100Gbps, ZR4,1294-1310nm, SM, LC, 80km, 0ºC~+70ºC, с DDM |
Описание
Springtek 100G QSFP28 ZR4 конструировано для коммуникационных программ оптической связи 80km. Этот модуль содержит 4 - передатчик майны оптически, приемник 4 майн оптически и блок управления модуля включая сторону 2 проводов серийную интер-. Оптически сигналы переданы по мультиплексу к однорежимному волокну через соединитель LC индустриального стандарта.
Особенности
Применения
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,3 | 3,6 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность | RH | 15 | 85 | % | |
| Порог повреждения, каждая майна | THd | 6,5 | dBm |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Расстояние связи с G.652 | P | - | - | 80 | km |
| Тариф данных | BR | - | 25,78125 | - | Gbps |
Электрические характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечание |
| Диссипация силы | 6,5 | W | ||||
| Поставка настоящая | Icc | 1,8759 | Номинальный | |||
| Передатчик | ||||||
| Тариф данных, каждая майна | 25,78125 | Gbps | ||||
| Дифференциальное напряжение тока pk-pk | Vpp | 900 | mV | На 1 MHz | ||
| Напряжение тока единого режима | Vcm | -350 | 2850 | mV | ||
| Время перехода | Trise/Tfall | 10 | ps | 20%~80% | ||
| Дифференциальное рассогласование сопротивления прекращения | 10 | % | ||||
| Ширина глаза | EW15 | 0,46 | UI | |||
| Высота глаза | EH15 | 95 | mV | |||
| Приемник | ||||||
| Тариф данных, каждая майна | 25,78125 | Gbps | ||||
| Дифференциальное рассогласование сопротивления прекращения | 10 | % | На 1 MHz | |||
| Качание напряжения тока дифференциального выхода | Vout, pp | 900 | mV | |||
| Шум единого режима, RMS | Vrms | 17,5 | mV | |||
| Время перехода | Trise/Tfall | 12 | ps | 20%~80% | ||
| Ширина глаза | EW15 | 0,57 | UI | |||
| Высота глаза | EH15 | 228 | mV | |||
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Характеристики передатчика | ||||||
| Сигнализировать тариф в майну | 25,78125 | GBd | 1 | |||
| Длины волны майны разбивочные (ряд) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Бортовой коэффициент подавления режима | SMSR | 30 | - | - | dB | |
| Полная средняя сила старта | PTOTAL | 8,0 | 12,5 | dBm | ||
| Средняя сила старта, каждая майна | POUT | 2,0 | 6,5 | dBm | ||
|
Разница в силе старта все 2 майны (среднее и OMA) |
- | 3 | dBm | |||
| Средняя сила старта передатчика, каждой майны | POFF | - | - | -30 | dBm | |
| Коэффициент вымирания | ER | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| Оптически допуск возвращенной потери | 20 | dB | ||||
| Передайте отражение | RFL | - | - | -12 | dB | |
| Допустимый предел маски | 5 | * | * | % | ||
|
Определение маски глаза выхода {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Характеристики приемника | ||||||
| Сигнализировать тариф в майну | 25,78125 | GBd | ||||
| Длины волны майны разбивочные (ряд) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Средняя сила приемника, каждая майна | THd | -28 | -7 | dBm | 1 | |
| Сила приемника, каждая майна (OMA) | -7 | dBm | ||||
| Отражение приемника | SenOMA1 | -26 | dB | 1 | ||
| Среднее чувствительности приемника, каждая майна | SenOMA2 | -28 | dBm | 2 | ||
|
Выключение dB приемника 3 электрическое верхнее частота, каждая майна |
LOSA | 31 | GHz | |||
| Порог повреждения, каждая майна | LOSD | 6,5 | dBm | |||
| ЛОС утверждает | LOSH | -40 | dBm | |||
| ЛОС Deassert | -29 | dBm | ||||
| Гистерезис ЛОС | 0,5 | dB | ||||
| Примечания | ||||||
| 1. Чувствительность определена на BER@5E-5 с FEC | ||||||
