Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QP1AL4L40-CD-OTU4

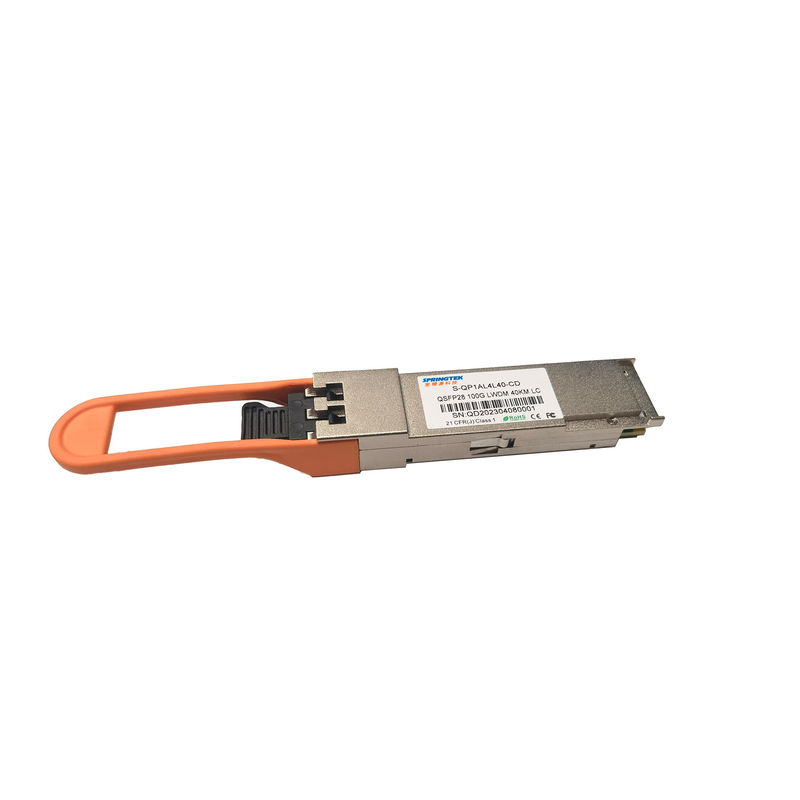

Модуль приемопередатчика QSFP28 ER4 OTU4 Cisco совместимый 100Gbps 1294 -1310nm 40Km оптически
Упорядочение информации
| Номер детали | Характер продукции |
|
S-QP1AL4L40-CD-OTU4 |
QSFP28, 103.1~111.8Gb/s, 1294-1310nm, LC, 40km, OTU4, 0ºC~+70ºC, с DDM |
Описание
Приемопередатчик Springtek 100G QSFP28 ER4 OTU4 оптически интегрирует путь приемника и передатчика на одном модуле. В передайте сторону, 4 майны потоков серийных данных возьмите, retimed, и передайте до 4 водителя лазера. Управление 4WDM EML водителей лазера с разбивочной длиной волны 1295,56 nm, 1300.05nm, 1304.58nm и 1309,14 nm. Оптически сигналы переданы по мультиплексу к однорежимному волокну через соединитель LC индустриального стандарта. В получите сторону, 4 майны оптически потоков данных оптически де-передайте по мультиплексу интегрированным оптически демультиплексором. Каждый поток данных взят APD и усилитель транс-импеданса, retimed. Этот модуль отличает горяч-pluggable электрическим интерфейсом, потреблением низкой мощности и двухпрободным последовательным интерфейсом.
Продукт Springtek конструирован с соединением форм-фактора, оптически/электрических и цифровым диагностическим интерфейсом согласно согласованию Мульти-источника QSFP28 (MSA) и уступчивый к IEEE 802.3ba.
Особенности
Применения
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Напряжение тока электропитания | Vcc | -0,5 | 3,6 | V | ||
| Диапазон температур хранения | Ts | -40 | 85 | °C | ||
| Относительная влажность - хранение | RHS | 5 | 95 | % | ||
| Напряжение тока ввода данных – дифференциал | lVDIP-VDINl | - | - | 1,0 | V | |
| Ввод напряжения контроля | VI | -0,3 | - | Vcc+0.5 | V | |
| Течение выхода контроля | IO | -20 | - | 20 | мамы |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C | |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V | |
| Полный расход энергии | PD | - | - | 4,5 | W | |
| Мгновенное течение пика на горячей штепсельной вилке | ICC_IP | - | - | 1800 | мамы | |
| Вытерпели течение пика на горячей штепсельной вилке | ICC_SP | - | - | 1485 | мамы | |
| Максимальная диссипация силы, режим низкой мощности | PDLP | - | - | 1,5 | W | |
| Агрегатная битовая скорость | ABR | - | 103,125 | 111,8 | Gb/s | |
| Тариф данных в майну | DRL | - | 25,78125 | - | Gb/s | |
| Максимум ввода напряжения контроля | VIH | VCC*0.7 | - | VCC+0.3 | V | |
| Низкий уровень ввода напряжения контроля | VIL | -0,3 | - | VCC+0.3 | V | |
| Двухпроводной ход часов последовательного интерфейса | - | - | - | 400 | КГц | |
| Допуск шума электропитания | - | - | - | 66 | mVpp | 10 Hz -10 MHz |
| Нагрузка вывода данных Rx дифференциальная | - | - | 100 | - | омы | |
| Работая расстояние | - | 2 | - | 40 | km | С FEC |
Электротехнические условия
| Передатчик (входной сигнал модуля) | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Дифференциальная амплитуда ввода данных | VIN, P-P | 95 | - | 900 | mVpp | |
| Дифференциальное рассогласование прекращения | - | - | 10 | % | ||
| LPMode, возврат и ModSelL | VIL | -0,3 | - | 0,8 | V | |
| VIH | 2 | - | VCC+0.3 | V | ||
| Приемник (выход модуля) | ||||||
| Дифференциальная амплитуда вывода данных | VOUT, P-P | 250 | - | 900 | mVpp | |
| Дифференциальное рассогласование прекращения | - | - | % | |||
| Время подъема выхода/падения, 20%~80% | TR | 9,5 | - | 10 | ps | |
| ModPrsL и международное | VOL. | 0 | - | 0,4 | V | IOL =4mA |
| VOH | VCC-0.5 | - |
VCC+0.3
|
V | IOL =4mA | |
ptical характеристики
| Характеристики передатчика | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Длины волны майны разбивочные (ряд) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Бортовой коэффициент подавления режима | SMSR | 30 | - | - | dB | |
| Полная средняя оптически сила старта, 100GE | POUT | - | - | 12,5 | dBm | |
| Средняя сила старта, каждая майна, 100GE | POUTL | -2,5 | - | 6,5 | dBm | |
| Полная средняя оптически сила старта, OTU4 | - | - | 11,1 | dBm | ||
| Средняя оптически сила старта согласно с майна, OTU4 | POUTL | 0,6 | - | 5,1 | dBm | |
| Средняя сила старта передатчика, каждой майны | POUT_OFF | - | - | -30 | dBm | |
| Коэффициент вымирания | ER | 7 | - | - | dB | |
| Оптически амплитуда модуляции (OMA) согласно с майна, 100GE | OMA | 0,5 | - | 6,5 | dBm | |
| Сила старта в OMA минус TDP в майну, 100GE | OMA-TDP | -0,5 | - | - | dBm | |
| Разница в силе старта между всеми 2 майнами (среднее и OMA) | DT_OMA | - | - | 4 | dB | |
| Штраф передатчика и рассеивания, 100GE | TDP | - | - | 3 | dB | |
| Оптически штраф пути, OTU4 | OPP | - | - | 1,5 | dB | |
| Оптически допуск возвращенной потери | ORLT | 20 | - | - | dB | |
| Оптически маска глаза, 100GE | Уступчивый с IEEE 802.3ba-2010 | 1 | ||||
| Оптически маска глаза, OTU4 | Уступчивый с ITU-T G.695 | 2 | ||||
| Отражение передатчика | TR | - | - | -26 | dB | |
| Характеристики приемника | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Длины волны майны разбивочные (ряд) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Чувствительность приемника (OMA), каждая майна, 100GE | - | - | - | -18,5 | dBm | 3 |
| Чувствительность приемника (средняя мощность) согласно с майна, OTU4 | - | - | - | -18,99 | dBm | 4 |
| Усиленная чувствительность приемника (OMA), в майну, 100GE | - | - | - | -16 | dBm | |
| Усиленное дрожание глаза J2 | - | - | 0,33 | - | UI | |
| Усиленное дрожание глаза J4 | - | 0,48 | - | UI | ||
| Вертикальный штраф закрытия глаза | - | - | 2,5 | - | dB | |
| Определение маски глаза SRS {X1, X2, X3, Y1, Y2, Y3} | {0,39, 0,5, 0,5, 0,39, 0,39, 0,4} | |||||
| Порог повреждения, каждая майна | Pin, повреждение | -2,5 | - | - | dBm | |
| Среднее получает силу в майну | - | -20,5 | - | -3,5 | dBm | |
|
Получите силу в OMA в майну, Перегрузка |
OMA | - | - | -3,5 | dBm | |
| Отражение приемника | TR | - | - | -26 | dB | |
|
Примечания 1. Измеренный с телевизионной испытательной таблицей @25.78 Gb/s. PRBS 231-1. 2. Измеренный с телевизионной испытательной таблицей @27.95 Gb/s PRBS 231-1 3. Измеренный с PRBS231-1 телевизионной испытательной таблицей @25.78Gbps, BER≦5E-5 4. Измеренный с PRBS231-1 телевизионной испытательной таблицей @27.95Gbps, BER≦1.8E-4. |
||||||
