Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QP1AC4L05-CD

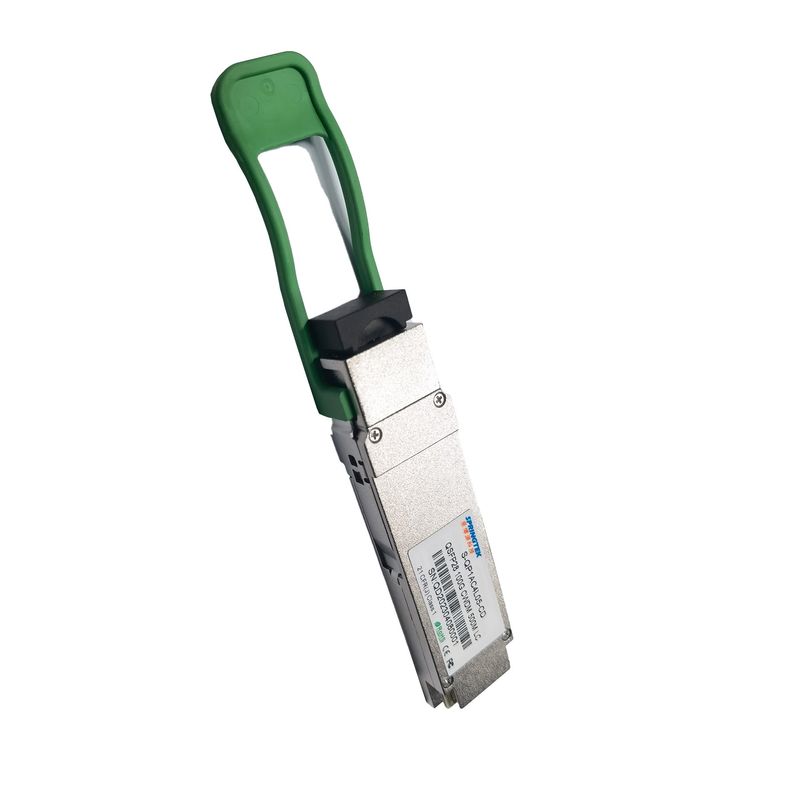

Совместимый модуль приемопередатчика ости 100Gbps CWDM4 LC 500m QSFP28 DR оптически
Упорядочение информации
| Номер детали | Характер продукции |
| S-QP1AC4L05-CD |
QSFP28,100Gbps, 1271 -1331nm, SM, LC, 500m, 0ºC~+70ºC, с DDM, |
Описание
Springtek 100Gbps CWDM4 QSFP28 конструированное для коммуникационных программ оптической связи 500m. Этот модуль содержит 4 передатчик майны DFB оптически, приемник 4 майн оптически и блок управления модуля включая 2 последовательного интерфейса провода. Оптически сигналы переданы по мультиплексу к однорежимному волокну через соединитель LC индустриального стандарта.
Особенности
Применения
Стандарты
Абсолютный максимум оценок
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Максимальная подача напряжения | Vcc | 0 | 3,6 | V | |
| Температура хранения | Ts | -40 | 85 | ℃ | |
| Работая температура случая | Tcase | -5 | 75 | ℃ | |
| Относительная влажность | RH | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Работая температура случая | Tcase | 0 | 70 | ℃ | |
| Подача напряжения | VCC | 3,135 | 3,3 | 3,465 | V |
| Относительная влажность | RH | 5 | 85 | % | |
| Диссипация силы | PD | 3,5 | W | ||
| Тариф данных (оптически) | DRO | 4*25.78125 | Gbps | ||
| Тариф данных (электрический) | DRE | 4*25.78125 | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Дифференциальное напряжение тока pk-pk | Vpp | 900 | mV | ||
| Импеданс входного сигнала дифференциальный | Rin | 100 | Ом | ||
| Дифференциальное рассогласование сопротивления прекращения | 10 | % | |||
| Характеристики приемника электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Импеданс выхода дифференциальный | Раут | 100 | Ом | ||
| Дифференциальное рассогласование сопротивления прекращения | 10 | % | |||
| Напряжение тока дифференциального выхода | Vout, pp | 400 | 600 | 800 | mV |
Оптически характеристики
| Параметры | Символ | Минута | Типичный | максимальный | Блок | Примечание |
| Передатчик | ||||||
| Скорость сигнала в майну | BR | ± 25,78125 100 ppm | Gb/s | |||
| Передайте длину волны | λ0 | 1264,5 | 1271 | 1277,5 | nm | |
| λ1 | 1284,5 | 1291 | 1297,5 | nm | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nm | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nm | ||
| Коэффициент подавления Сторон-режима | SMSR | 30 | dB | |||
| Полная средняя сила старта | Ptotal | 8,5 | dBm | |||
| Средняя сила старта, каждая майна | Pout | -6,5 | 2,5 | dBm | ||
| Оптически амплитуда модуляции (OMA), каждая майна | POMA | -4 | 2,5 | dBm | ||
| Выключение старта в майну | -30 | dBm | ||||
| Штраф передатчика и рассеивания (TDP), каждая майна | TDP | 3,0 | dB | |||
| Коэффициент вымирания (ER) | ER | 3,5 | dB | |||
| Определение маски глаза передатчика {X1, X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Допустимый предел маски | 15 | % | 1 | |||
| Приемник | ||||||
| Сигнализировать скорость в майну | BR | ± 25,78125 100 ppm | Gb/s | |||
| Получите длину волны | λ0 | 1264,5 | 1271 | 1277,5 | nm | |
| λ1 | 1284,5 | 1291 | 1297,5 | nm | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nm | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nm | ||
| Порог повреждения, каждая майна | 3,5 | dBm | ||||
| Среднее получает силу, каждую майну | -10 | 4,5 | dBm | |||
| Получите силу, каждую майну (OMA) | 2,5 | dBm | 2 | |||
| Отражение приемника | -26 | dB | ||||
| ЛОС утверждает | -24 | -13,6 | dBm | |||
| ЛОС Де-утверждает | -11,6 | dBm | ||||
| Гистерезис ЛОС | 0,5 | 6 | dB | |||
