Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QP1AL4L40-CD-Lite

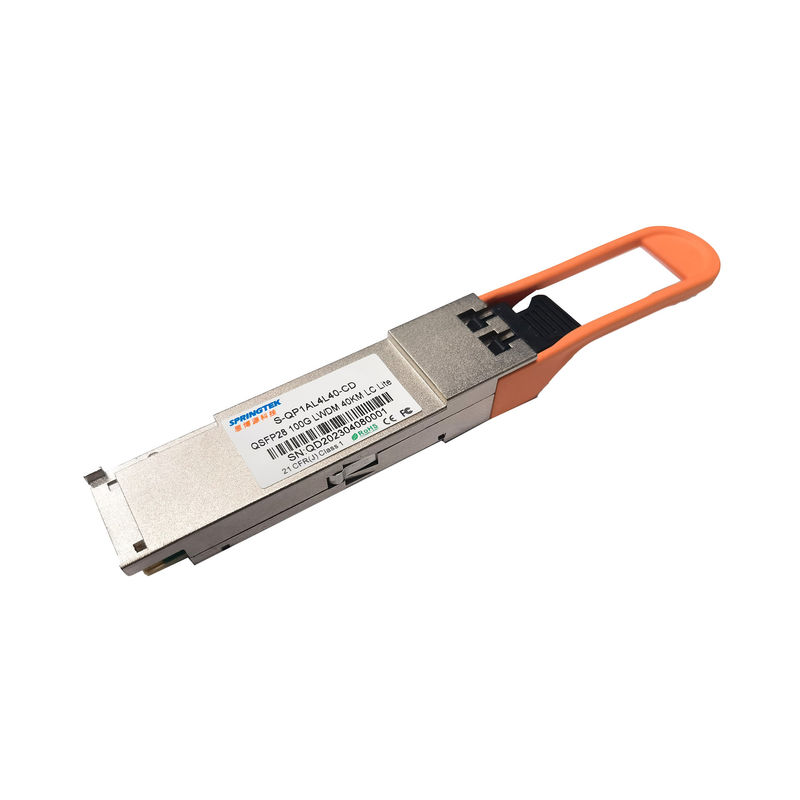

Совместимый модуль приемопередатчика Cisco QSFP28 ER4 Lite 100Gbps 1294 -1310nm 40Km оптически
Упорядочение информации
| Номер детали | Характер продукции |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps, ER4 Lite, 1294-1310nm, SM, LC 40km, 0ºC~+70ºC, с DDM |
Описание
Приемопередатчик Springtek 100G QSFP28 ER4 Lite оптически интегрирует путь приемника и передатчика на одном модуле. В передайте сторону, 4 майны потоков серийных данных возьмите, retimed, и передайте до 4 водителя лазера. Управление 4 водителей лазера - EML с разбивочной длиной волны 1296 nm, 1300nm, 1305nm и 1309 nm. Оптически сигналы переданы по мультиплексу к однорежимному волокну через соединитель LC индустриального стандарта. В получите сторону, 4 майны оптически потоков данных оптически де-передайте по мультиплексу интегрированным оптически демультиплексором. Каждый поток данных взят APD и усилитель транс-импеданса, retimed. Этот модуль отличает горяч-pluggable электрическим интерфейсом, потреблением низкой мощности и двухпрободным последовательным интерфейсом.
Продукт Springtek конструирован с соединением форм-фактора, оптически/электрических и цифровым диагностическим интерфейсом согласно согласованию Мульти-источника QSFP28 (MSA) и уступчивый к IEEE 802.3ba.
Особенности
Применения
Стандарты
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | Vcc | -0,3 | 3,6 | V | |
| Диапазон температур хранения | Ts | -40 | 85 | °C | |
| Относительная влажность - хранение | RHS | 0 | 95 | % | |
| Относительная влажность - работающ | RHO | 0 | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,47 | V |
| Полный расход энергии | P | - | - | 3,5 | W |
| Тариф данных | BR | - | 25,78125 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Дифференциальное качание ввода напряжения | VIN | 180 | - | 1000 | mV |
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω |
| Дифференциальная потеря возвращения входного сигнала | В 100Gbase-ER4 | dB | |||
| Потеря возвращения входного сигнала единого режима | В 100Gbase-ER4 | dB | |||
| Характеристики приемника электрические | |||||
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 1200 | mV |
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω |
| Дифференциал вывел наружу возвращенная потеря | В 100Gbase-ER4 | dB | |||
| Потеря возвращения выхода единого режима | В 100Gbase-ER4 | dB | |||
ptical характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Характеристики передатчика | ||||||
| Сигнализировать тариф в майну | 25,78125 | GBd | 1 | |||
| Длины волны майны разбивочные (ряд) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Бортовой коэффициент подавления режима | SMSR | 30 | - | - | dB | |
| Полная средняя сила старта | PTOTAL | - | - | 10,5 | dBm | |
| Средняя сила старта, каждая майна | POUT | -2,9 | - | 4,5 | dBm | |
| Спектральная ширина (- 20dB) | σ | - | 1 | nm | ||
| Средняя сила старта передатчика, каждой майны | POFF | - | - | -30 | dBm | |
| Коэффициент вымирания | ER | 4 | - | - | dB | |
| Передайте отражение | RFL | - | - | -12 | dB | |
|
Определение маски глаза выхода {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Характеристики приемника | ||||||
| Сигнализировать тариф в майну | 25,78125 | GBd | ||||
| Длины волны майны разбивочные (ряд) | λ | 1294,53 | 1295,56 | 1296,59 | nm | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Порог повреждения | THd | -3 | dBm | 1 | ||
| Полное среднее получить силу | 2,0 | dBm | ||||
| Чувствительность приемника (OMA), каждая майна | SenOMA1 | - | -16,5 | - | dBm | 1 |
| Чувствительность приемника (OMA), каждая майна | SenOMA2 | - | -20,5 | -19 | dBm | 2 |
| ЛОС утверждает | LOSA | - | -26 | - | dBm | |
| ЛОС Де-утверждает | LOSD | - | -24 | - | dBm | |
| Гистерезис ЛОС | LOSH | 0,5 | - | - | dB | |
| Примечания | ||||||
|
1. Приемник будет допустить, без повреждения, непрерывное подвержение к модулируемому оптически входному сигналу имея этот уровень силы на одной майне. Приемник не должен работать правильно на этой силе входного сигнала. 2. 25.78125Gb/s, NRZ, PRBS 231-1, BER=1x10-12. 3. 27.95249Gb/s, NRZ, PRBS 231-1, BER=5x10-5. |
||||||
