Место происхождения:
Ухань Китай
Фирменное наименование:
Springtek
Сертификация:
ISO9001 RoHS FCC CE
Номер модели:
S-QP1A85M01-CD

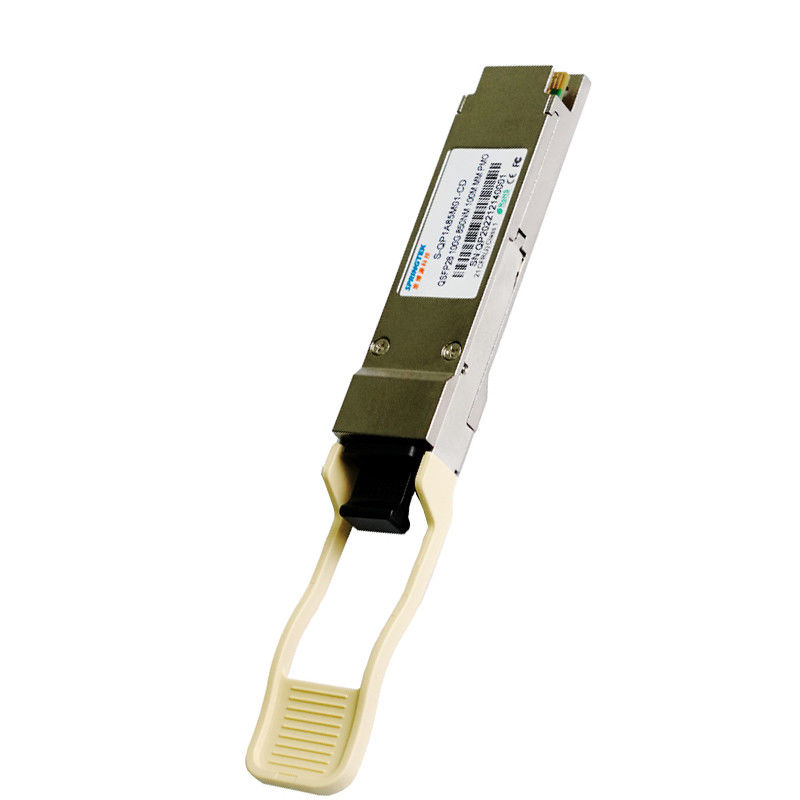

польза центра данных модулей OM4 100G 850nm 100m оптически, приемопередатчик QSFP28 SR4 совместимый
Упорядочение информации
| Номер детали | Характер продукции |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, MM, MPO, 100m, 0ºC~+70ºC, с DDM |
Описание
Приемопередатчик Springtek 100GBase-SR4 QSFP28 конструирован для того чтобы соотвествовать связей локальных сетей 100G над MMF до 100m. Он уступчив с QSFP28 MSA, IEEE 802.3bm и CAUI-4. Он рентабелен, потребление низкой мощности с одиночным электропитанием 3.3V. Он изготовлен со снабжением жилищем цельнометаллического и компактного размера для главного представления EMI.
Особенности
Одиночное электропитание +3.3V
Рабочая температура: 0 к +70°C
RoHS уступчивое (неэтилированный)
Применения
Абсолютный максимум оценок
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Напряжение тока электропитания | VCC | -0,5 | - | 4 | V |
| Диапазон температур хранения | TS | -40 | - | 85 | °C |
| Относительная влажность - хранение | RHS | 0 | - | 95 | % |
| Относительная влажность - работающ | RHO | 0 | - | 85 | % |
Порекомендованные эксплуатационные режимы
| Параметр | Символ | Минута | Тип | Макс | Блок |
| Температурная амплитуда рабочей температуры случая | Tc | 0 | - | 70 | °C |
| Напряжение тока электропитания | Vcc | 3,14 | 3,3 | 3,46 | V |
| Полный расход энергии | Pw | - | - | 2,5 | W |
| Тариф данных | BR | - | 25,78125 | - | Gbps |
Электрические характеристики
| Характеристики передатчика электрические | |||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | ||
| Дифференциальное качание ввода напряжения | VIN | 180 | - | 1000 | mV | ||
| Входной сигнал Impendence Tx дифференциальный | ZIN | - | 100 | - | Ω | ||
| Дифференциальная потеря возвращения входного сигнала | Согласно с IEEE P802.3bm | dB | |||||
| Потеря возвращения входного сигнала единого режима | Согласно с IEEE P802.3bm | dB | |||||
| Характеристики приемника электрические | |||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | ||
| Качание напряжения тока дифференциального выхода | VOUT | 300 | - | 900 | mV | ||
| Дифференциал Rx вывел наружу Impendence | ZOUT | - | 100 | - | Ω | ||
| Дифференциал вывел наружу возвращенная потеря | Согласно с IEEE P802.3bm | dB | |||||
| Потеря возвращения выхода единого режима | Согласно с IEEE P802.3bm | dB | |||||
Оптически характеристики
| Характеристики передатчика | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Разбивочная длина волны | λ | 840 | 850 | 860 | nm | |
| Ширина RMS спектральная | ∆λ | - | - | 0,6 | nm | |
| Средняя сила старта, каждая майна | POUT | -8,4 | - | 2,4 | dBm | |
| Оптически амплитуда модуляции, каждая майна | OMA | -6,4 | - | 3 | dBm | |
|
Глаз передатчика и рассеивания закрытие (TDEC), каждая майна |
TDEC | 4,3 | dB | |||
| Коэффициент вымирания | ER | 2,0 | - | - | dB | |
| Средняя сила старта передатчика, каждой майны | POFF | - | - | -30 | dBm | |
| Оптически допуск возвращенной потери | ORL | - | - | 12 | dB | |
|
Маска глаза передатчика определение {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Характеристики приемника | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блок | Примечания |
| Длина волны приемника | λ | 840 | 850 | 860 | nm | |
| Средняя мощность на получает входной сигнал, каждую майну | PXPx | - 10,3 | - | 2,4 | dBm | |
| Усиленная чувствительность приемника в OMA | SRS | - | - | -5,2 | dBm | 1 |
| ЛОС утверждает | LOSA | -30 | - | - | dBm | |
| ЛОС Де-утверждает | LOSD | - | - | -13 | dBm | |
| Гистерезис ЛОС | LOSH | 0,5 | dB | |||
| Отражение приемника | Rfl | -12 | dB | |||
| Примечания | ||||||
| 1. Измеренный с телевизионной испытательной таблицей -1 PRBS 231, @25.78125Gb/s, BER<5e-5> | ||||||
